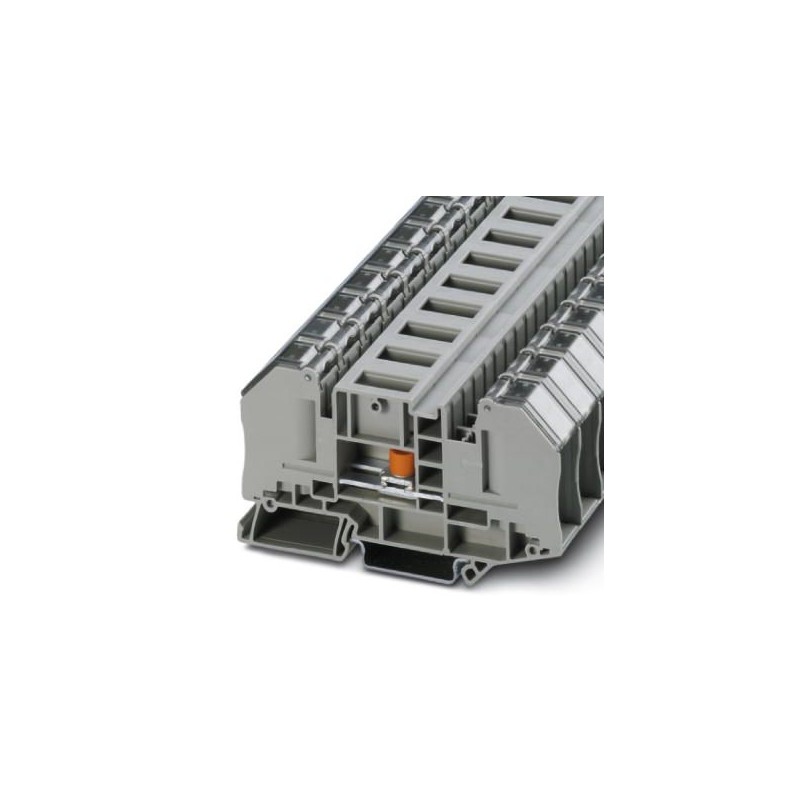

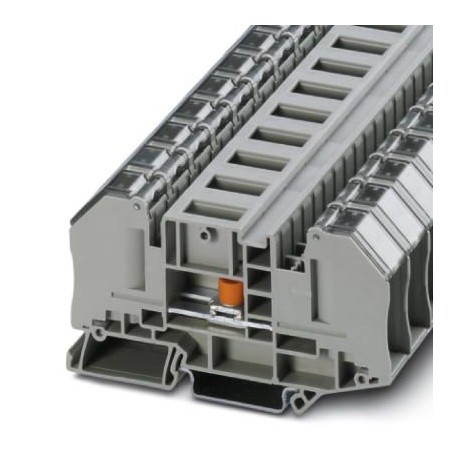

RTO 5-T-TC 3049990 PHOENIX CONTACT Borne interrump. para circ. medida
RTO 5-T-TC
3049990
PHOENIX_CONTACT
25
Borne interrumpible con técnica de conexión por espárrago y cubierta protectora transparente, sección transversal: 0,1 - 6 mm², AWG: 26 - 10, anchura 16,3 mm, color: gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3049990 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | BE4333 - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 380 (C_1_2017) |
| EAN | 4046356431408 |
| Peso por unidad (sin incluir el embalaje) | 37,160 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Observación | Importante: en caso de terminales de cable no aislados utilizar la prolongación de trayecto BE-RT... (véase accesorios). |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 6 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,31 W |
| Corriente de carga máxima | 41 A (con una sección de conductor de 6 mm²) |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V (Tensión asignada con punto de interrupción abierto 500 V) |
| Pared lateral abierta | Sí |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 7,3 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,89 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 35 |
| Valor nominal | 5 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 6,4 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 6 mm² |
| Corriente de corta duración | 0,72 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Dimensiones
| Anchura | 16,3 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 91,4 mm |
| Altura NS 35/7,5 | 51 mm |
| Altura NS 35/15 | 58,5 mm |
Datos de conexión
| Observación | Espárrago de conexión |
|---|---|
| Tipo de conexión | Conexión por espárrago |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 2,5 Nm |
| Par de apriete máx. | 3 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor flexible mín. | 0,1 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 10 |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 0,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 5,3 mm |
| Ancho del terminal de cable máx. | 10 mm |
| Diámetro del espárrago | 5 mm |
| Conexión por terminal según la norma | DIN 46237 |
| Sección transversal de la conexión del terminal de cable mín. | 1 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 5,3 mm |
| Ancho del terminal de cable máx. | 10 mm |
| Diámetro del espárrago | 5 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141126eCl@ss 4.127141126eCl@ss 5.027141126eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141126eCl@ss 8.027141126eCl@ss 9.027141126
