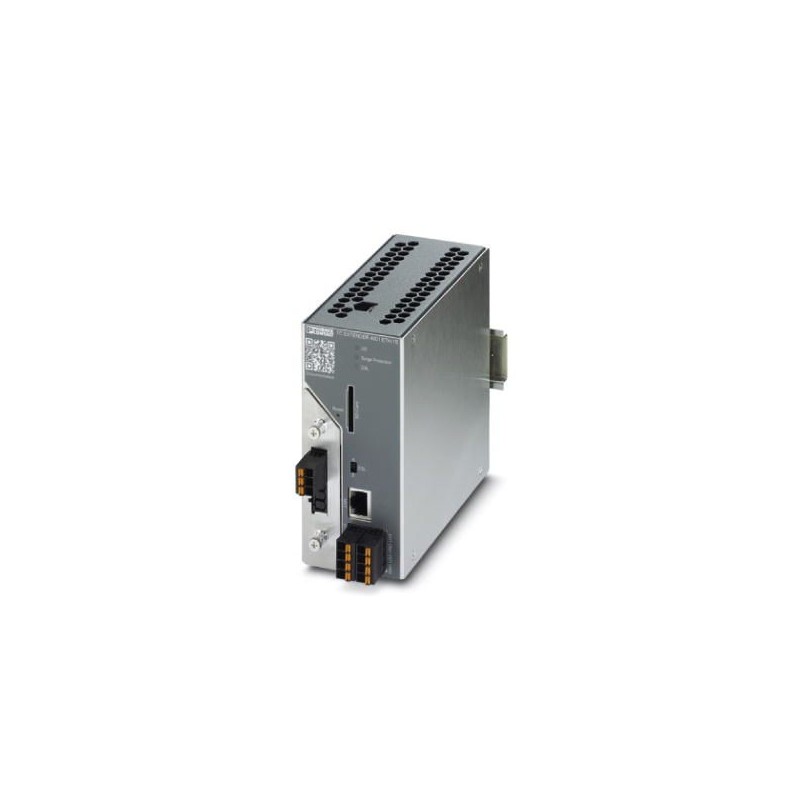

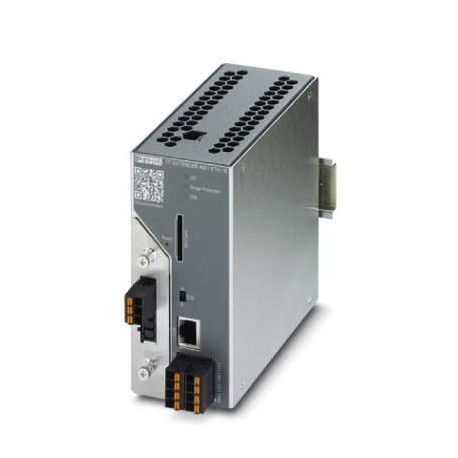

TC EXTENDER 4001 ETH-1S 2702253 PHOENIX CONTACT Modem
TC EXTENDER 4001 ETH-1S
2702253
PHOENIX_CONTACT
Modem
Prolongateur Ethernet géré, connexions point à point, débits de données jusqu’à 15,3 Mbit/s, distances jusqu’à 20 km sur des câbles en cuivre appartenant à l’entreprise, protection contre les surtensions interchangeables, 1 port SHDSL, 1 port LAN, diagnostics Ethernet
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702253 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 361 (C-6-2017) |
| GTIN | 4055626055558 |
| Poids par pièce (hors emballage) | 0,259 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Altitude | 2500 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | VCC // Ethernet // DSL (A/B) // FE |
|---|---|
| Tension d'essai interface de données/alimentation | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Poids net | 258,7 g |
| Matériau du boîtier | Aluminium / tôle d'acier DC01 |
| MTTF | 577 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 300 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 128 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | 508 Listed |
Alimentation
| Tension nominale d'alimentation | 24 V DC ±5 % |
|---|---|
| Plage de tension d'alimentation | 10 V DC ... 60 V DC |
| Courant absorbé typique | 80 mA (60 V DC) |
| 200 mA (24 V DC) | |
| 380 mA (10 V DC) | |
| Type de raccordement | Raccordement à ressort Push-in |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45 |
| 1 port 10/100Base-T(X), avec auto-négociation | |
| Distance de transmission | < 100 m (paire torsadée blindée) |
| Protocoles supportés | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
| Protocoles auxiliaires | ARP, DHCP (Client), PING, SNMP |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface 2 | Interface SHDSL selon ITU-T G.991.2.bis |
| Nombre de ports | 1 (Fonctionnement à 2 fils) |
| Type de raccordement | Raccordement à ressort Push-in |
| Distance de transmission | < 20 km (en fonction du débit de données et de la section des câbles) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Débit série | Fonctionnement à 2 fils : 32 kbits/s ... 15,3 Mbits/s |
Fonction
| Web-based Management (gestion basée sur le web) | oui |
|---|---|
| Management | Web-Based-Management : diagnostic, journal de bord, configuration individuelle |
| Indicateurs d'état et de diagnostic | LED pour les informations d'avertissement, d'état et d'appareil |
Sorties tout-ou-rien
| Dénomination sortie | Sortie TOR |
|---|---|
| Nombre de sorties | 1 |
| Signal de sortie tension | En fonction de la tension de service |
| Signal de sortie courant | ≤ 500 mA (Protection contre les courts-circuits) |
| Type de raccordement | Raccordement à ressort Push-in |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Décharge indirecte | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV (asymétrique, ligne Ethernet non blindée) |
| ± 4 kV (asymétrique : ligne contre terre, ligne SHDSL non blindée) | |
| ± 2 kV (symétrique : ligne contre ligne, ligne SHDSL non blindée) | |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Normes/Prescriptions | EN 50121-4 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | 508 Listed |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
