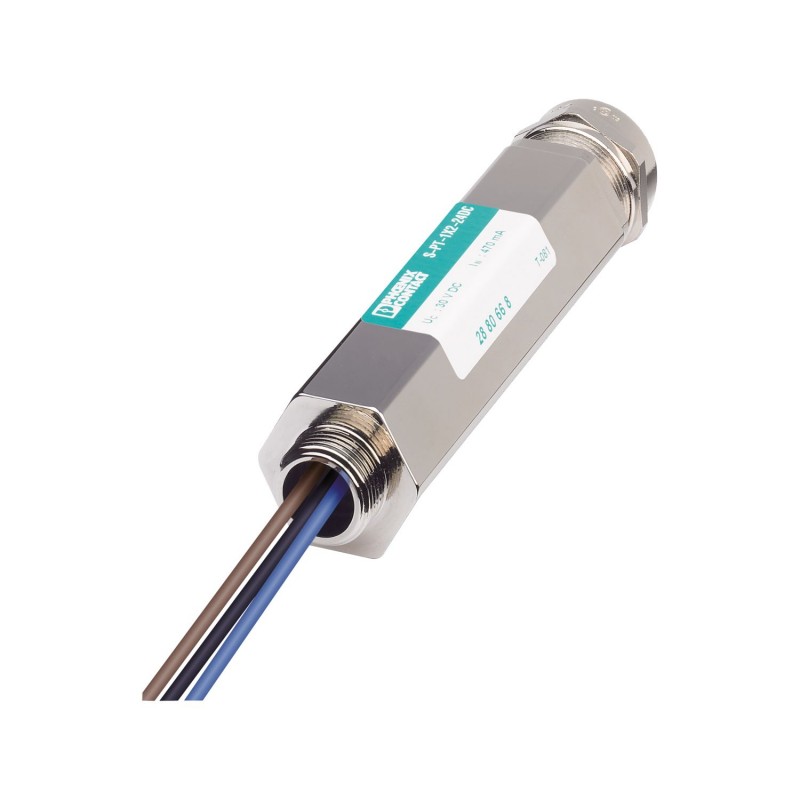

S-PT-1X2-24DC-1/2" 2882569 PHOENIX CONTACT Dispositif de protection antisurtension
S-PT-1X2-24DC-1/2"
2882569
PHOENIX_CONTACT
Dispositif de protection antisurtension
Protection contre les surtensions. dans le module à visser IP67 pour les sondes de mesure, montage direct via filetage extérieur 1/2'' NPT, presse-étoupe pour la ligne de signal, circuit de protection. deux niveaux. Convient pour HART.
Parafoudre basse tension dans module à visser IP67 pour capteur de mesure, montage direct avec filetage extérieur 1/2'' NPT, presse-étoupe pour ligne de signaux, circuit de protection à deux niveaux. Compatible HART. Utilisable dans des circuits sécurisés jusqu'à la catégorie SIL 3.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | Le raccordement du blindage est relié indirectement au boîtier et au potentiel de référence lors du débranchement du pont. |
| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | SURGETRAB |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Module à visser |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | aucun |
| Paires de fils par module | 1 |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,6 Nm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
| Dessin coté |  |
| Largeur | 33,5 mm |
| Hauteur | 33,5 mm |
| Profondeur | 148 mm |
| Couleur | couleur acier/acier inox |
| noir (RAL 9005) | |
| Matériau du boîtier | Zinc coulé sous pression, surface pré-cuivrée et nickelée |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 450 mA (55 °C) |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 10 kA (par circuit) |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 10 kA (en option) |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (par circuit) |
| Courant de décharge Imax(8/20) µs maximal (blindage-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (blindage-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V (Mise à la terre directe) |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 600 V (en option) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 450 V (Mise à la terre directe) |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(blindage-terre) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Upstatique (fil-fil) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 300 kHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ω | typ. 6 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ω | typ. 2 MHz |
| Résistance par circuit | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (T) |
| Courant de choc admissible (fil-fil) | C2 - 10 kV / 5 kA |
| D1 - 1 kA | |
| Courant de choc admissible (fil-terre) | C2 - 10 kV / 5 kA |
| D1 - 1 kA | |
| Courant de choc admissible (blindage-terre) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl) |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | CEI 60664-1 / VDE 0110-1 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2002 |
| Type de montage | vissage direct |
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 24 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882569-S-PT-1X2-24DC-1/2" | 118 Kbytes |
|
