Visualizza ingrandito

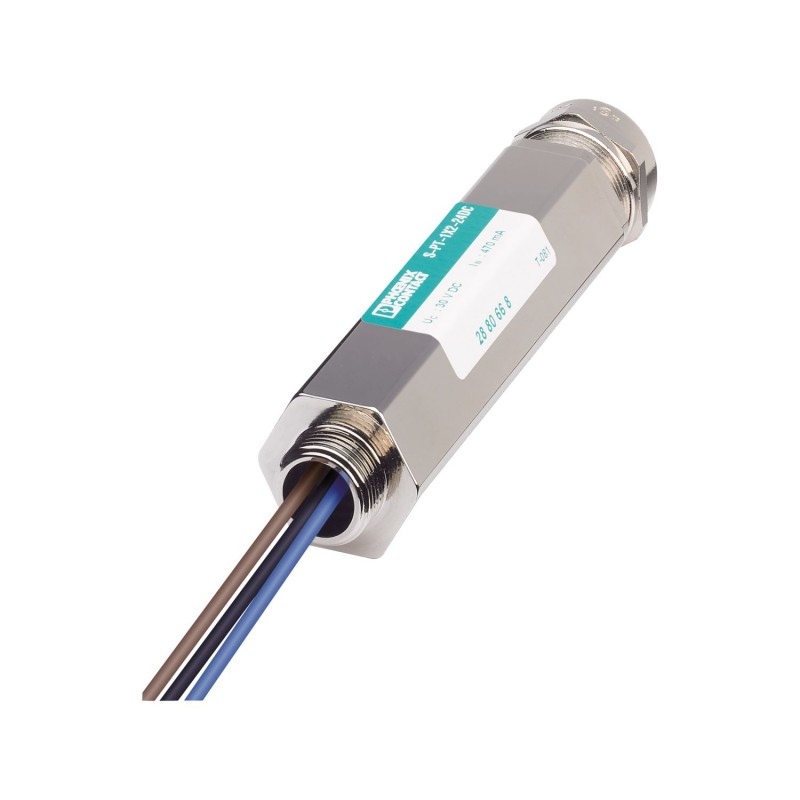

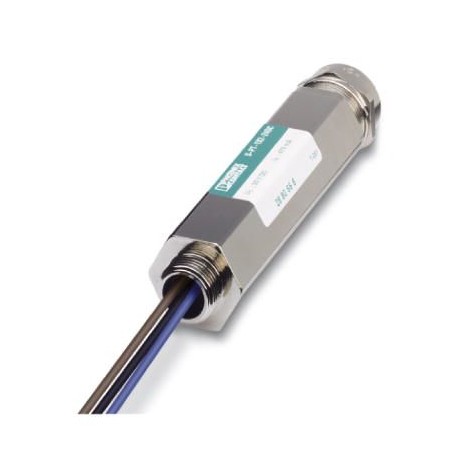

S-PT-1X2-24DC-1/2" 2882569 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
S-PT-1X2-24DC-1/2"
2882569
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2882569 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL2231 - |
| Pagina catalogo | Pagina 101 (C_4_2017) |
| GTIN | 4046356091657 |
| Peso per pezzo (confezione esclusa) | 363,840 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP67 |
Generalità
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
|---|---|
| Colore | color argento |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| VDE 0110-1 | |
| Tipo di montaggio | avvitamento diretto |
| Tipo | Modulo a vite |
| N. poli | 3 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 450 mA (55 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 10 kA (opzionale) |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per conduttore) |
| Corrente dispersa Imax(8/20) µs max. (schermatura-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (messa a terra diretta) |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 600 V (opzionale) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 450 V (messa a terra diretta) |
| Tensione residua con In(conduttore-conduttore) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(schermatura-terra) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Upstatico (conduttore-conduttore) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 300 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 6 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2 MHz |
| Resistenza in serie | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (schermatura-terra) | C2 - 10 kV / 5 kA |
| D1 - 1 kA |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Cavo di collegamento |
| Tecnica di connessione | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 Nm |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882569-S-PT-1X2-24DC-1/2" | 118 Kbytes |
|
