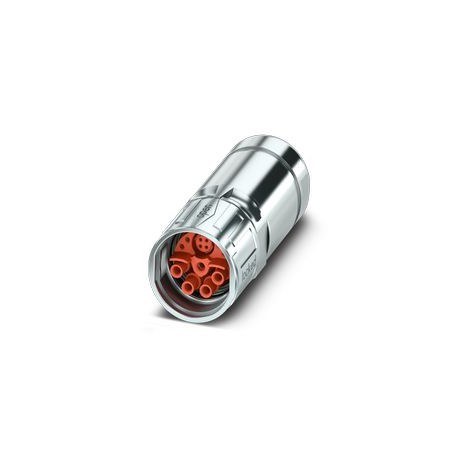

SH-8ES008A8LDLSX 1238432 PHOENIX CONTACT M23, Connecteur de câble, série : SH, long droit, blindé : oui, SPE..
SH-8ES008A8LDLSX
1238432
PHOENIX_CONTACT
M23, Connecteur de câble, série : SH, long droit, blindé : oui, SPEEDCON, Non. de pôles : 4+4+PE / 3+N+PE, Sens de rotation : Standard, type de connexion de contact : Femelle, Connexion à sertir, plage de diamètre du câble : 7,5 mm ... 18 mm, codage : N, L’article ne contient pas de plomb selon la directive RoHS II sans exception 6c (Pb<. ; 0,1%)
Connecteur enfichable. pour les câbles
M23, Connecteurs à câble, série: SH, droit, long, blindé: oui, SPEEDCONNEC, Nombre de pôles: 4+4+PE / 3+N+PE, Sens de rotation: standard, type de contact: Connecteur femelle, Raccordement à sertir, plage de diamètre de câble: 7,5 mm ... 18 mm, détrompage: N, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
| Type de produit | Connecteur circulaire (côté câble) |
| Corps isolant | |
| Remarque | Conseil pour commander: Contacts à sertir, 4 x Ø1 mm, 5 x Ø 2 mm, à commander séparément |
| Détrompage | N |
| Matériau isolant | PA 6.6 |
| Cycles d'enfichage | 100 |
| Type de raccordement | Raccordement à sertir |
| Type de contact | Connecteur femelle |
| Application | Hybride |
| Nombre de pôles | 9 |
| Sens de rotation | standard |
| Enfichable | 4+4+PE / 3+N+PE |
| Diamètre de contactContacts de puissance | 2 mm |
| Section de cordonContacts de puissancemin. | 0,25 mm² |
| Section de cordonContacts de puissancemax. | 4 mm² |
| Courant de référenceContacts de puissance | 30 A |
| Tension de référence | 630 V AC |
| Tension de tenue aux chocs assignée | 6 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Diamètre de contactContacts de signalisation | 1 mm |
| Section de cordonContacts de signalisationmin. | 0,06 mm² |
| Section de cordonContacts de signalisationmax. | 1 mm² |
| Intensité nominale par contact de signalisation | 8 A |
| Tension de référence Contact de signalisation | 50 V |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Hauteur d'installation | 2000 m |
| Boîtier | |
| Information pour le fonctionnement | Lors de l'occupation intégrale avec des sections de torons maximales, la possibilité à confectionner doit être vérifiée. |
| Matériau du boîtier | Métal |
| Mode de verrouillage | SPEEDCONNEC |
| Presse-étoupe Pg | sans |
| Indice de protection (enfiché) | IP67 |
| IP68 | |
| IP69K | |
| Type de filetage | M23 |
| Joint | |
| Diamètre extérieur du câble | 7,5 mm ... 18 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 115 °C (voir courbe de derating) |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Température ambiante (EF002386) | -40 °C |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
