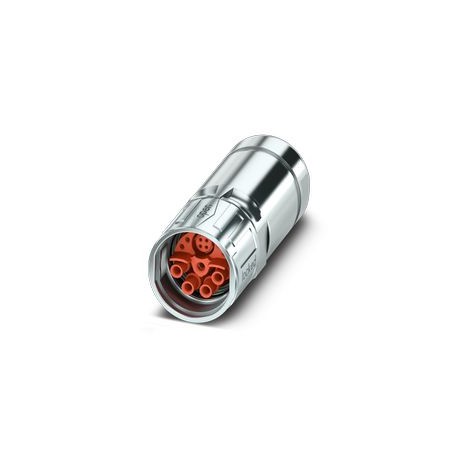

SH-8ES008A8LDLSX 1238432 PHOENIX CONTACT M23, Kabelstecker, Serie: SH, lang gerade, geschirmt: ja, SPEEDCON,..
SH-8ES008A8LDLSX
1238432
PHOENIX_CONTACT
M23, Kabelstecker, Serie: SH, lang gerade, geschirmt: ja, SPEEDCON, Nein. Polzahl: 4+4+PE / 3+N+PE, Drehrichtung: Standard, Art des Kontaktanschlusses: Buchse, Crimpanschluss, Kabeldurchmesserbereich: 7,5 mm ... 18 mm, Kodierung: N, Der Artikel enthält ausnahmslos kein Blei gemäß der RoHS II-Richtlinie 6c (Pb<.; 0,1%)
Steckverbinder. für Kabel
M23, Kabelsteckverbinder, Serie: SH, gerade lang, geschirmt: ja, SPEEDCON, Polzahl: 4+4+PE / 3+N+PE, Drehsinn: Standard, Kontaktart: Buchse, Crimpanschluss, Kabeldurchmesserbereich: 7,5 mm ... 18 mm, Kodierung: N, Artikel ist bleifrei nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %)
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Sicherheitshinweis | |
| Sicherheitshinweis | WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| • WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. | |
| • WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. | |
| • Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. | |
| • Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. | |
| • Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. | |
| • Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z.B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). | |
| • Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. | |
| • Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden | |
| • Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist. | |
| • Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 | |
| • Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug | |
| • Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. | |
| • Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand. | |
| • Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. | |
| • Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren. | |
| • Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. | |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Isolierkörper | |
| Hinweis | Bestellhinweis: Crimpkontakte, 4 x Ø1 mm, 5 x Ø2 mm, separat bestellen |
| Kodierung | N |
| Material Isolierkörper | PA 6.6 |
| Steckzyklen | 100 |
| Anschlussart | Crimpanschluss |
| Kontaktausführung | Buchse |
| Anwendung | Hybrid |
| Polzahl | 9 |
| Drehsinn | Standard |
| Steckgesicht | 4+4+PE / 3+N+PE |
| KontaktdurchmesserLeistungskontakte | 2 mm |
| LitzenquerschnittLeistungskontaktemin. | 0,25 mm² |
| LitzenquerschnittLeistungskontaktemax. | 4 mm² |
| BemessungsstromLeistungskontakte | 30 A |
| Bemessungsspannung | 630 V AC |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| KontaktdurchmesserSignalkontakte | 1 mm |
| LitzenquerschnittSignalkontaktemin. | 0,06 mm² |
| LitzenquerschnittSignalkontaktemax. | 1 mm² |
| Nennstrom je Signalkontakt | 8 A |
| Bemessungsspannung Signalkontakt | 50 V |
| Bemessungsstoßspannung | 1,5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Aufstellhöhe | 2000 m |
| Gehäuse | |
| Hinweis zum Betrieb | Bei vollständiger Belegung mit maximalen Litzenquerschnitten ist die Konfektionierbarkeit zu prüfen. |
| Material Gehäuse | Metall |
| Verriegelungsart | SPEEDCON |
| Pg-Verschraubung | ohne |
| Schutzart (gesteckt) | IP67 |
| IP68 | |
| IP69K | |
| Gewindeart | M23 |
| Dichtung | |
| Leitungsaußendurchmesser | 7,5 mm ... 18 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 115 °C (siehe Derating-Kurve) |
| Merkmal | Wert |
|---|---|
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Umgebungstemperatur (EF002386) | -40 °C |
| Art der Verriegelung (EF000208) | sonstige |
| Mit Schutzleiter (EF007468) | Nein |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
