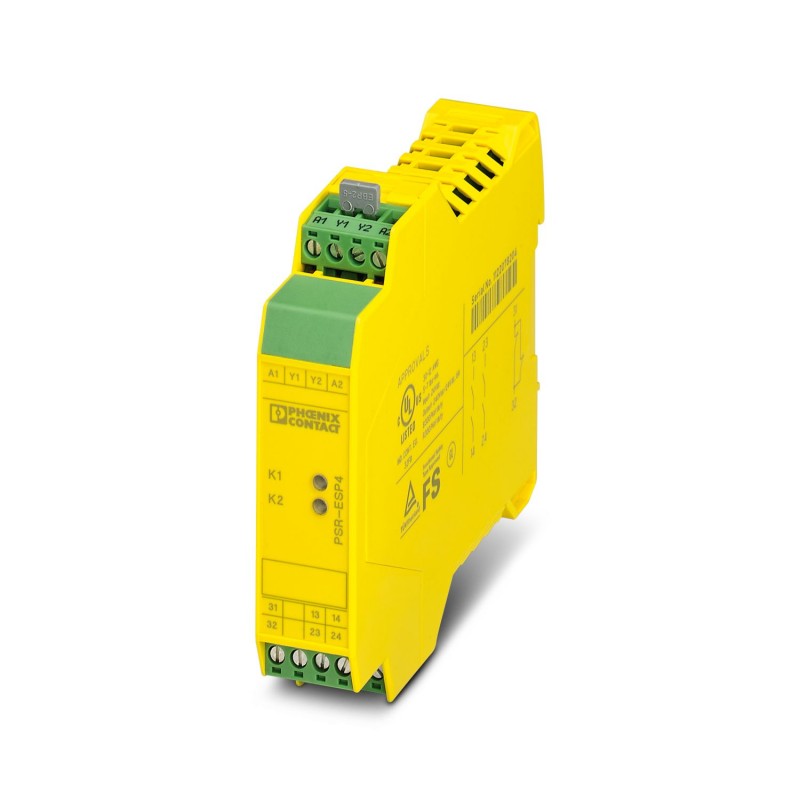

PSR-SCP- 24DC/ESP4/2X1/1X2 2981020 PHOENIX CONTACT Relais de sécurité
PSR-SCP-24DC/ESP4/2X1/1X2
2981020
PHOENIX_CONTACT
Relais de sécurité
Relais de sécurité pour les applications SIL 3 à forte et faible exigence, également conforme aux normes EN 50156, Germanische Lloyd et EN ISO 13849, commande d’arrêt d’urgence et porte de protection, monocanal, 2 circuits de déclenchement, 1 contact d’indication, bornes à vis enfichables, largeur : 22,5 mm
Relais de sécurité pour les applications SIL 3 à forte et basse exigence, également homologué selon EN 50156, DNV et EN ISO 13849, commande d’arrêt d’urgence et portes de sécurité, 1 canal, 2 circuits de déclenchement, 1 contact d’avertissement, bornes à vis enfichables, largeur : 22,5 mm
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2981020 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 288 (C-6-2017) |
| GTIN | 4017918911065 |
| Poids par pièce (hors emballage) | 0,200 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
|---|---|
| Courant d'alimentation de commande assigné IS | typ. 50 mA DC |
| Consommation de puissance US | 1,2 W |
| Courant transitoire | 1 A (Δt s) |
| Temps d'amorçage typique | 60 ms (Démarrage manuel/automatique) |
| Temps de retombée typique | 20 ms |
| Temps de réarmement | env. 1 s |
| Témoin de présence de la tension de service | LED verte |
| Affichage d'état | LED verte |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle, 33 V (A1 - A2, Y2 - A2) |
| Protection contre inversions de polarité | |
| Temps de filtrage | max. 3 ms (Largeur d'impulsion test) |
Données de sortie
| Type de contact | 2 circuits de fermeture |
|---|---|
| 1 circuit de signalisation (type B selon EN 50205) | |
| Matériau des contacts | AgSnO2, flash d'or |
| Tension de commutation maximale | 250 V AC/DC (Surveiller la courbe de charges) |
| Tension de commutation minimale | 10 V |
| Intensité permanente limite | 6 A (Contact NO/contact NF, demande élevée) |
| 4 A (Contact NO, pour applications à faible demande) | |
| Courant d'enclenchement maximal | 6 A |
| Courant d'enclenchement min. | 10 mA |
| Quadr. Courant cumulé | 72 A2(tenir compte du derating) |
| Puissance de coupure (charge ohmique) max. | 144 W (24 V DC, t = 0 ms) |
| 200 W (48 V DC, t = 0 ms) | |
| 77 W (110 V DC, t = 0 ms) | |
| 70 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 42 W (24 V DC, t = 40 ms) |
| 40 W (48 V DC, t = 40 ms) | |
| 35 W (110 V DC, t = 40 ms) | |
| 33 W (220 V DC, t = 40 ms) | |
| Puissance de commutation minimale | 0,2 W |
| Durée de vie mécanique | env. 107cycles |
| Pouvoir de coupure (360/h cycles) | 5 A (24 V (DC13)) |
| 5 A (230 V (AC 15)) | |
| Fusible de sortie | 6 A gL/gG NEOZED (Demande élevée) |
| 4 A gL/gG NEOZED (Demande faible) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 199,6 g |
| Emplacement pour le montage | juxtaposable sur profilé horizontal ou vertical |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e |
| Catégorie | 4 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178/VDE 0160 |
| Tension d'isolement assignée | 250 V |
| Tension de choc assignée / isolation | 6 kV / isolement sécurisé, isolation renforcée |
| Isolation de base 4 kV entre tous les réseaux complets et le boîtier | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 0.06 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 114.5 mm |
