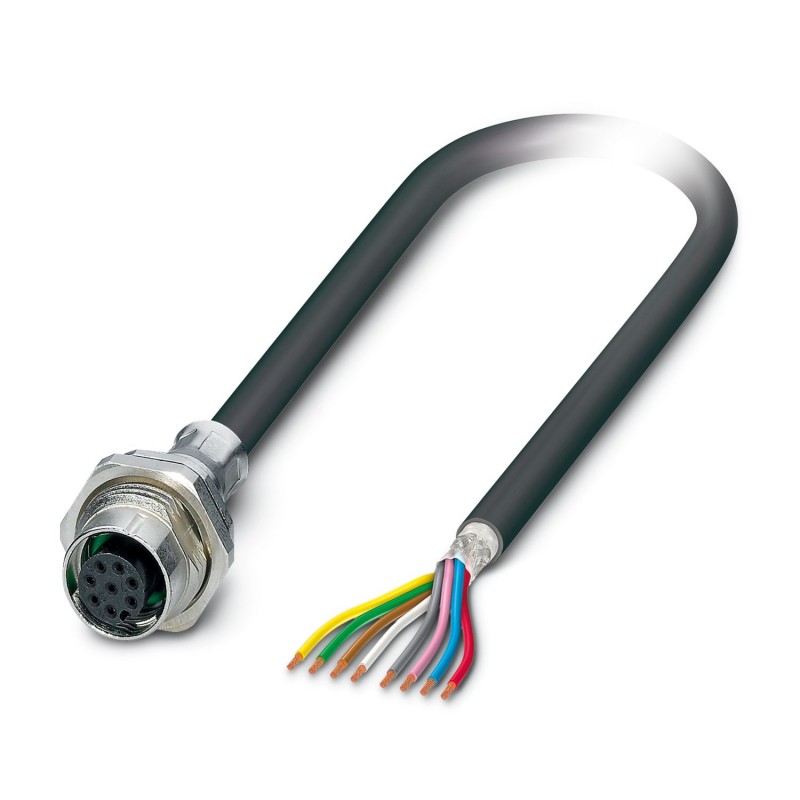

SACCBP-FS-8CON-M16/3,0-PUR SCO 1408786 PHOENIX CONTACT Connecteurs encastrables
SACCBP-FS-8CON-M16/3,0-PUR SCO
1408786
PHOENIX_CONTACT
20
Connecteurs encastrables
Montage intégré femelle, blindé, 8 pôles, M12, codage A, montage sur paroi arrière / vissé avec filetage M16, avec câble de 3 m, 8 x 0,25 mm²
Connecteur d'appareil face arrière, 8-pôles, PUR, gris-noir RAL 7021, connecteur femelle, droit, M12-SPEEDCONNEC, codage: A, sur extrémité libre, Montage face arrière, M16 x 1,5, Cordons individuels, longueur de câble: 3 m, 0,25 mm2, PUR exempt d'halogène noir, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1238792
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu nu |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V |
| Intensité nominale IN | 2 A |
| Résistance max. du conducteur | 78 Ω/km |
| Raccordement du conducteur | |
| Type de raccordement | Cordons individuels |
| Type de contact | Connecteur femelle |
| Section du conducteur | 0,25 mm² |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Cycles de flexion max. | 4000000 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
| Longueur du câble | 3 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 53 kg/km |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Nombre de pôles | 8 |
| Blindé | oui |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 8x 0,25 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,17 mm ±0,02 mm |
| Diamètre extérieur du câble | 5,90 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, vert, jaune, gris, rose, bleu, rouge |
| Epaisseur isolement | env. 0,20 mm |
| Epaisseur gaine extérieure | env. 0,50 mm |
| Câblage total | 8 fils avec 2 masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 85 % |
| Résistance max. du conducteur | ≤ 78 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 1 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai | ≥ 3000 V AC (Test d'étincelles) |
| Tension d'essai fil/blindage | ≥ 2000,00 V AC (Pendant 60 s) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 30 mm |
| Rayon de courbure minimal, pose souple | 59 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | selon UL FT-2 |
| selon UL 758/1581 (horizontal) | |
| selon UL 758/1581 FT2 | |
| selon DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon la norme CEI 60811-404 |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| résistant à l'eau de mer | |
| sans frottement | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 3 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage sur face arrière |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Avec raccordement de blindage (EF002535) | Oui |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 0.25 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
