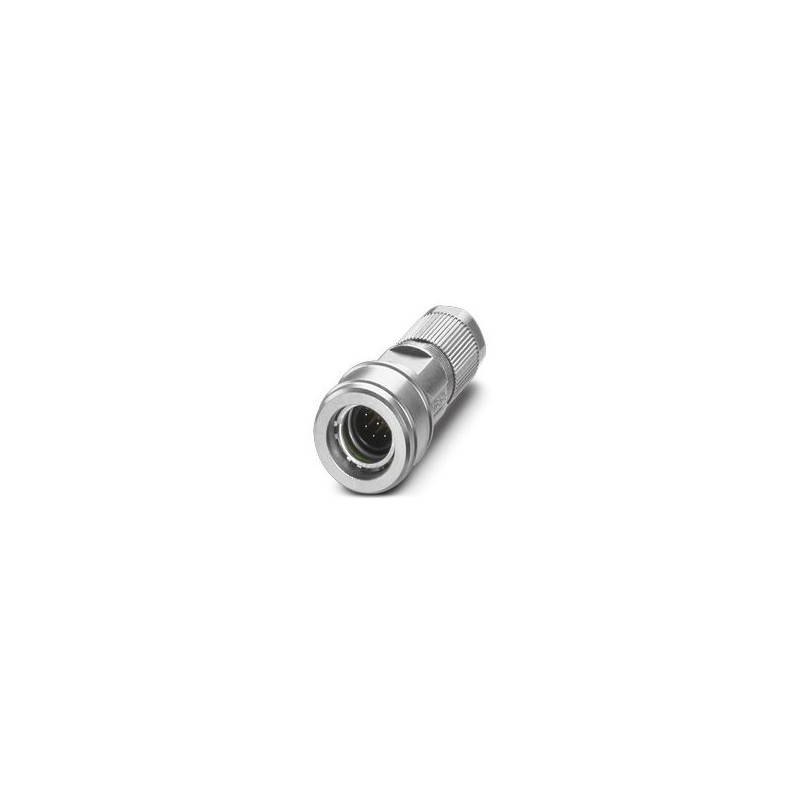

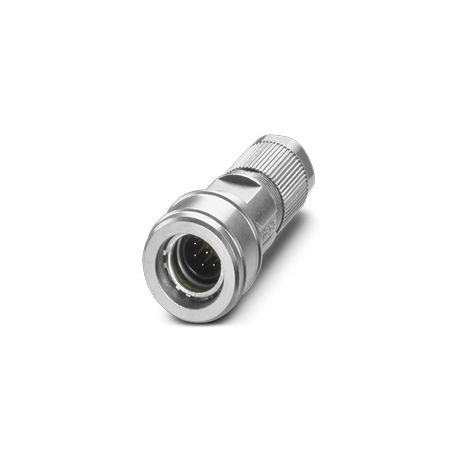

SACC-PO12MS-8CT-CM SH 1319944 PHOENIX CONTACT Connecteur, universel, 8 pôles, blindé, connecteur mâle droit ..
SACC-PO12MS-8CT-CM SH
1319944
PHOENIX_CONTACT
Connecteur, universel, 8 pôles, blindé, connecteur mâle droit M12 Serrure extérieure Push-Pull, codage : A, Connexion à sertir, moletage : PA 6.6, diamètre extérieur du câble 4,5 mm ... 7,5 mm, pas de contacts sertis
Connecteur, Universel, 8 pôles, blindé, M12 Push-Pull Connecteur mâle droit, codage A, connexion sertie, moletage : PA 6.6, diamètre extérieur du câble 4,5 mm ... 7,5 mm, pas de contacts sertis
Connecteur, Universel, 8-pôles, blindé, connecteur mâle droit M12 Push-Pull, détrompage: A, Raccordement à sertir, matériau de la molette: PA 6.6, diamètre extérieur du câble 4,5 mm ... 7,5 mm, sans contacts à sertir
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive met en danger l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. avec des colliers serrants. |
| Instructions de montage | Il est possible de clipser et de déclipser les contacts sans outil |
| Type de raccordement | Raccordement à sertir |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Sortie du câble | droit |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur | 44 mm |
| Ouverture écrou-chapeau | 15 mm |
| Ouverture contre-écrou | 14 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 4,5 mm ... 7,5 mm |
| Boîtier | |
| Diamètre de boîtier | 22 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau du raccordement vissé | PA 6.6 |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à sertir |
| Section raccordable | 0,14 mm² ... 0,34 mm² (souple) |
| Section raccordable AWG | 26 ... 22 (souple) |
| Longueur de gaine à dénuder de chaque fil | 4 mm +0,5 mm |
| Couple de serrage | 4 Nm (Ecrou de pression avec manchon d'accouplement) |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 2 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | Push-Pull |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 4 mm +0,5 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Remarque | d'après |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 50155:2001 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 8 |
| Pour diamètre externe de câble (EF009475) | 4.5 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 2 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
