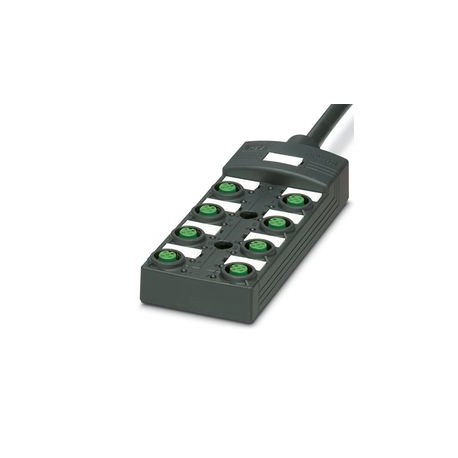

SACB-8/ 8-40,0PUR SCO 1481987 PHOENIX CONTACT Boîtier de distribution, application : Standard, nombre de sta..
SACB-8/ 8-40,0PUR SCO
1481987
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Boîtier de distribution, application : Standard, nombre de stations enfichables : 8, nombre de pôles : 4, codage : A, indication d’état : Oui. Connexion par câble principale : Connexion fixe, longueur du câble : 40 m, Variante client
Boîtier de distribution, application : Standard, nombre de stations enfichables : 8, nombre de pôles : 4, codage : A, indication d’état : Oui ; Raccordement du câble principal : Raccordement fixe, longueur du câble : 40 m, variante client
Boîtier répartiteur, application : Standard, nombre de prises: 8, nombre de pôles: 4, détrompage: A, affichage d'état: Oui; racc. câble multicond.: Connexion fixe, longueur du câble: 40 m, Variante client
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive met en danger l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. avec des colliers serrants. |
| Généralités | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur avec ports M8 à M12 |
| Nombre de pôles | 4 |
| Application | Standard |
| Nombre de prises | 8 |
| Détrompage | A |
| Matériau | PBT |
| PBT | |
| PUR | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint torique | NBR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Raccordement du conducteur | |
| Type de raccordement | Connexion fixe |
| Présence d'un affichage d'état | Oui |
| Tension de service maximale Umax | 30 V DC |
| Tension nominale UN | 24 V DC |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Longueur du câble | 40 m |
| PUR/PVC noir [PUR] | |
| Dessin coté |  |
| Blindé | non |
| Style UL AWM | 20549 (80 °C / 300 V) |
| Poids de gaine | 107,4 kg/km |
| Type | PUR/PVC noir |
| Abréviation | LiYY11Y-HF |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 8,5 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Epaisseur gaine extérieure | ≥ 0,38 mm |
| Matériau gaine intérieure | PVC |
| Épaisseur gaine intérieure | ≥ 0,15 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Structure du conducteur alimentation en tension | 42x 0,15 mm |
| Section de câble | 8x 0,34 mm² (Ligne de signal) |
| AWG alimentation en tension | 18 |
| Matériel Isolant du fil | PVC |
| Diamètre de fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
| 1,8 mm ±0,1 mm (Câble d'alimentation) | |
| Fil, coloris | marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet |
| Câblage total | fils regroupés en couches |
| Tension nominale câble | 300 V AC |
| Tension d'essai fil/fil | 2000 V (50 Hz, 5 min.) |
| Résistance de la ligne | ≤ 53 Ω/km (Ligne de signal) |
| ≤ 26 Ω/km (Câble d'alimentation) | |
| Résistance d'isolation de la ligne | ≥ 5 MΩ*km |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 1500000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Propriétés particulières | exempt de silicone |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 90 °C (câble, pose fixe) | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Caractéristique | Valeur |
|---|---|
| Longueur du conduit préconfectionné (EF007300) | 40 m |
| Longueur de câble configurable (EF007301) | Non |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 8 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 4 |
| Tension assignée (EF000228) | 24 V |
| Tension de fonctionnement (EF003983) | 24 V |
| Capacité de courant max. par socle de raccordement (EF004038) | 2 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du corps isolant (EF007543) | Polyamide |
| Avec affichage LED (EF005950) | Oui |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Non |
| Adaptation aux chaînes d'entraînement de la version de câble fixe (EF007461) | Non |
| Couleur du boîtier (EF000136) | Autre |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
