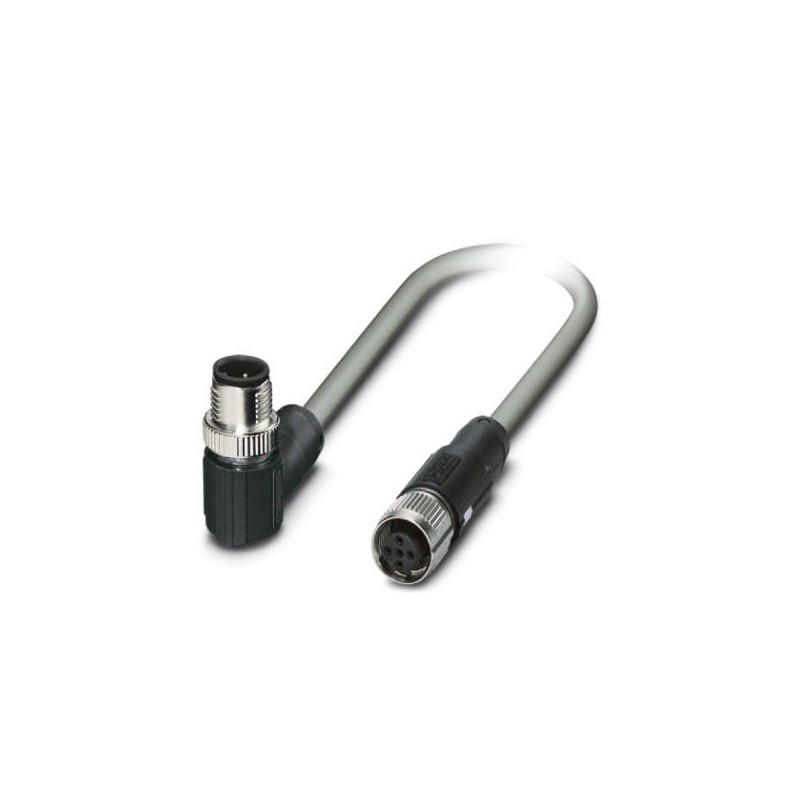

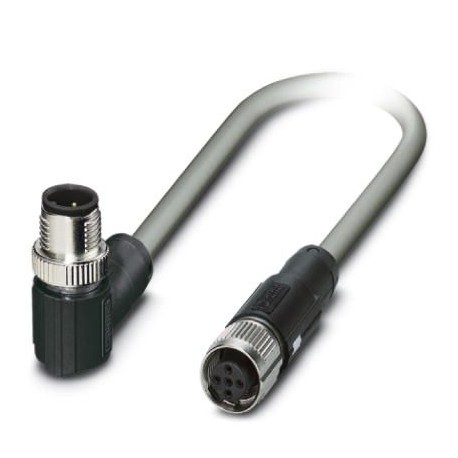

SAC-5P-MR/ 0,5-924/FS SCO 1405973 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-5P-MR/ 0,5-924/FS SCO
1405973
PHOENIX_CONTACT
50
Câble préconfectionné pour bus
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1405973 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356800556 |
| Poids par pièce (hors emballage) | 0,054 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Câble
| Type de câble | CAN Bus/DeviceNet gris |
|---|---|
| Type de câble (symbole) | 924 |
| Style UL AWM | 2464 (80 °C / 300 V) |
| Structure de câble | 2xAWG22 (signal) + 2xAWG22 (puissance) |
| Section du conducteur | 2x 0,34 mm² (Ligne de signal) |
| 2x 0,34 mm² (Alimentation) | |
| AWG ligne de signaux | 22 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,27 mm ±0,05 mm (Ligne de signal) |
| 2,24 mm ±0,13 mm (Alimentation) | |
| Coloris des fils | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face intérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Film en aluminium revêtu de plastique avec cordon de repère, face extérieure en aluminium |
| Gaine extérieure, coloris | gris |
| Diamètre extérieur du câble D | 6,9 mm ±0,13 mm |
| Rayon de courbure minimum, position flexible | 15 x D |
| Poids du câble | 64,51 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PE moussé (Ligne de signal) |
| PVC (Alimentation) | |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 59,38 Ω*m (Ligne de signal) |
| ≥ 57,41 GΩ*km (Alimentation) | |
| Capacité en service | nom. 78,74 pF (par mètre) |
| Impédance d'onde | 120 Ω ±12 Ω |
| Durée du parcours du signal | 4,46 ns/m |
| Effet d'écran | 0,95 dB (f = 125 kHz) |
| 1,64 dB (f = 500 kHz) | |
| 2,3 dB (f = 1 MHz) | |
| Propriétés particulières | Câble Instrumentation Tray Cable (ITC) et Power-Limited Tray Cable (PLTC) conforme aux normes UL |
| Résistance à l'huile | oui |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -30 °C ... 75 °C (câble, pose fixe) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
