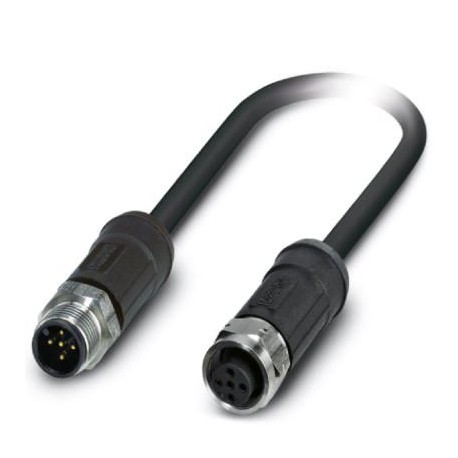

SAC-5P-M12MS/20-92X/M12FSSHOD 1413938 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-5P-M12MS/20-92X/M12FSSHOD
1413938
PHOENIX_CONTACT
50
Câble préconfectionné pour bus
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1413938 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626012414 |
| Poids par pièce (hors emballage) | 1,360 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) |
|---|---|
| -40 °C ... 105 °C (connecteur mâle / femelle) | |
| -40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) |
Caractéristiques générales
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Degré de pollution | 3 |
| Matériau de contact | CuSn |
| Matériau de porte-contacts | PP |
| Matériau de surface du contact | Ni/Au |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | CAN Bus/DeviceNet noir |
|---|---|
| Type de câble (symbole) | 92X |
| Style UL AWM | 21281 (80 °C / 300 V) |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (Signal) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,38 mm² (Cordon de repère) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,16 mm |
| Diamètre du fil avec isolant | 1,9 mm (Signal) |
| 1,4 mm (Alimentation) | |
| Epaisseur isolement | 0,6 mm (Signal) |
| 0,3 mm (Alimentation) | |
| Coloris des fils | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film à revêtement alu |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | noir |
| Épaisseur gaine extérieure | 1,15 mm |
| Diamètre extérieur du câble D | 6,9 mm ±0,3 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | FRNC |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 200 MΩ*km (à 20 °C) |
| Résistance du conducteur | 90 Ω/km (Signal) |
| 55 Ω/km (Alimentation) | |
| Capacité en service | 39,8 nF (à 1 kHz, fil/fil) |
| Impédance d'onde | 120 Ω ±12 Ω (f = 1 MHz) |
| Durée du parcours du signal | 4,46 ns/m |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon 60332-3-25 (cat. D) |
| Absence d'halogène | oui |
| Résistance à l'huile | oui |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C |
| Température ambiante (montage) | -40 °C ... 105 °C |
| Température ambiante (stockage/transport) | -40 °C ... 105 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
