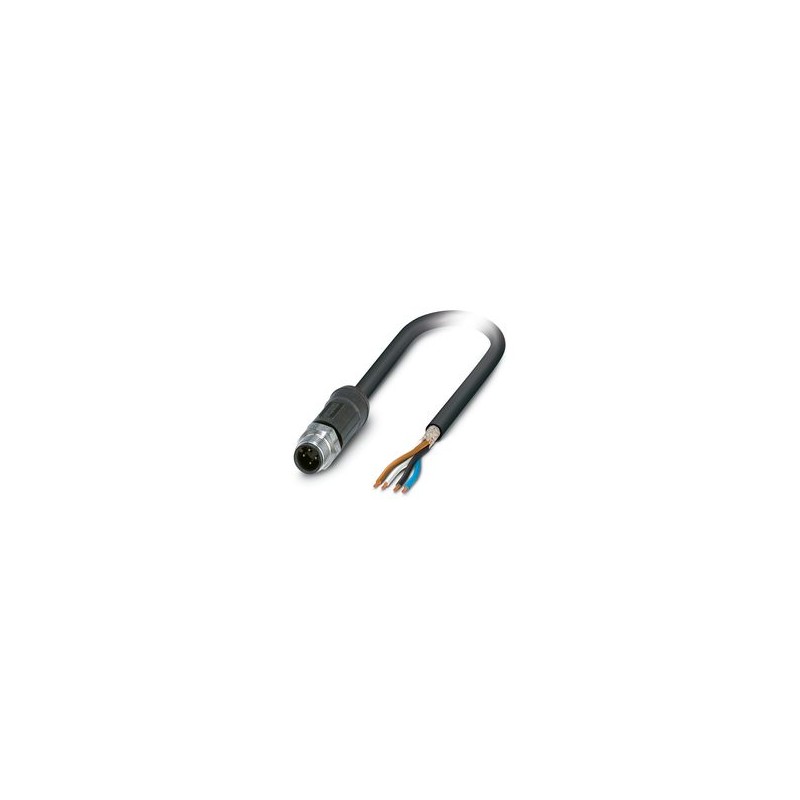

SAC-4P-M12MS/28,0-28X SH OD 1553587 PHOENIX CONTACT Câble pour capteurs/actionneurs
SAC-4P-M12MS/28,0-28X SH OD
1553587
PHOENIX_CONTACT
25
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 4-pôles, connecteur mâle droit M12, sur extrémité libre, longueur de câble: 28 m, pour applications extérieures, avec molette inox
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 4 |
| Application | Extérieur |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FPM |
| Matériau de surface de prise | PP |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PP |
| Matériau du raccordement vissé | Acier inoxydable |
Propriétés électriques
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
Signalisation
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
Connecteur
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Raccordement 2 | |
| Type | extrémité libre |
Câble/conducteur
| Longueur du câble | 28 m |
| PE-X noir [28X] | |
| Dessin coté |  |
| Blindé | oui |
| Poids de gaine | 74 kg/km |
| Type | PE-X noir |
| Abréviation | Li2X2X-C-Vl-2X |
| Type de câble (symbole) | 28X |
| Diamètre extérieur du câble | 6,8 mm ±0,2 mm |
| Gaine extérieure, matériau | PE-X |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau gaine intérieure | PE-X |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 28x 0,15 mm |
| AWG ligne de signaux | 20 |
| Section de câble | 4x 0,5 mm² (Ligne de signal) |
| Matériel Isolant du fil | PE-X |
| Epaisseur isolement | env. 0,3 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,6 mm ±0,05 mm (Ligne de signal) |
| Fil, coloris | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 108,8 mm |
| Blindage | Tresse en fils de cuivre |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai câble | ≥ 3000 V AC |
| Résistance de la ligne | ≤ 39 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Capacité de la ligne | ≤ 100 nF/km (Conducteur-conducteur, asymétrique/avec contact) |
| ≤ 85 nF/km (Conducteur-conducteur, asymétrique/quarte en étoile) | |
| ≤ 150 nF/km (Blindage conducteur) | |
| Inductance | 0,64 mH/km (pour 1 kHz) |
| 0,46 mH/km (pour 10 MHz) | |
| Plus petit rayon de flexion, pose fixe | 34 mm |
| Plus petit rayon de flexion, pose souple | 68 mm |
| Nombre de cycles de flexion | 1000000 |
| Rayon de courbure | 68 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon DIN 60332-1-2 |
| selon DIN EN 50266-2-5 | |
| Résistance spéciale | résistant aux UV selon DIN VDE 0276-605 |
| Propriétés particulières | réticulé par irrad. |
| Température ambiante (fonctionnement) | -15 °C ... 105 °C (Câble, pose souple) |
| -40 °C ... 105 °C (câble, pose fixe) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) | |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
