SAC-3P-M12MS/0,35-PVC 1502304 PHOENIX CONTACT Câble capteur/actionneur, 3 pôles, connecteur droit M12, codag..
SAC-3P-M12MS/0,35-PVC
1502304
PHOENIX_CONTACT
250

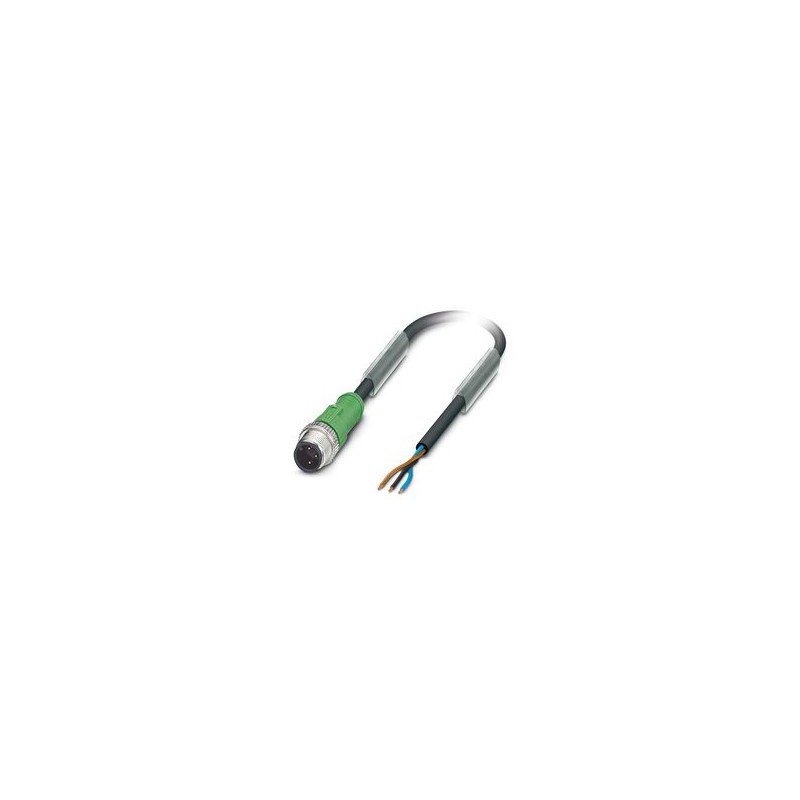

Câble capteur/actionneur, 3 pôles, connecteur droit M12, codage : A, vers l’extrémité du câble libre, longueur du câble : 0,35 m
Câble de données
Câble pour capteurs/actionneurs, 3-pôles, connecteur mâle droit M12, détrompage: A, câblé avec déconnecté, sur extrémité libre, longueur de câble: 0,35 m
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 3 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V AC |
| 250 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Raccordement 2 | |
| Type | extrémité libre |
| Longueur du câble | 0,35 m |
| PVC noir [PVC] | |
| Dessin coté |  |
| Blindé | non |
| Style UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Poids de gaine | 40 kg/km |
| Type | PVC noir |
| Abréviation | LiYY |
| Type de câble (symbole) | PVC |
| Diamètre extérieur du câble | 4,3 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir RAL 9005 |
| Epaisseur gaine extérieure | ≥ 0,76 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,26 mm ±0,05 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 2500 V |
| Résistance de la ligne | max. 57 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -10 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
