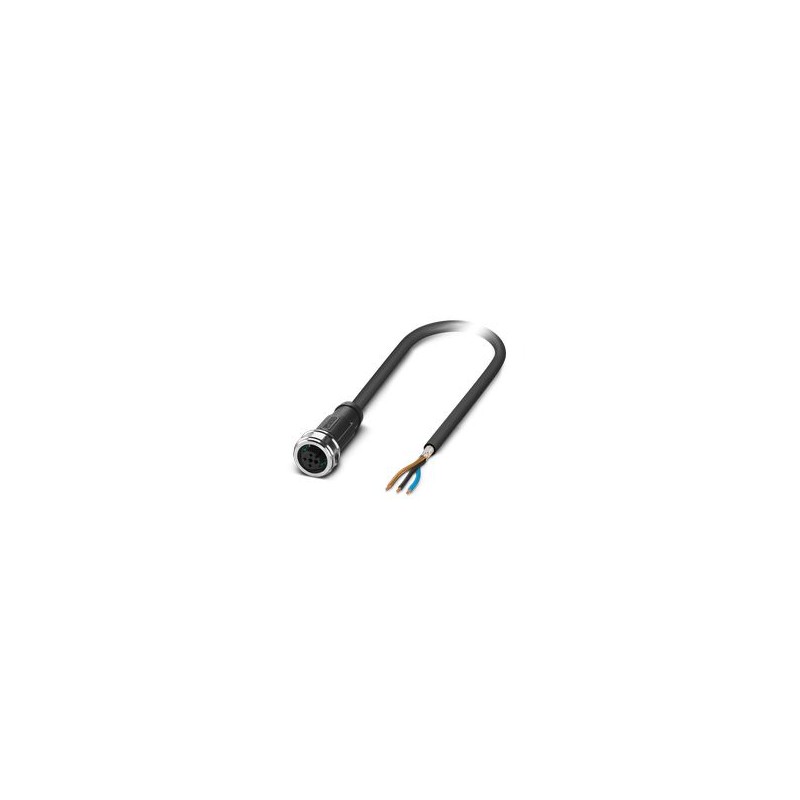

SAC-3P- 1,5-PUR/P12FS SH 1476794 PHOENIX CONTACT Câble pour capteurs/actionneurs
SAC-3P- 1,5-PUR/P12FS SH
1476794
PHOENIX_CONTACT
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, gris-noir RAL 7021, blindé (Advanced Shielding Technology), extrémité libre, sur Connecteur femelle droit M12 Push-Pull, détrompage: A, longueur de câble: 1,5 m
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Montage
| Type de raccordement | Push-Pull |
Propriétés du produit
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 3 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Matériau | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu nu |
Propriétés électriques
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
| Résistance max. du conducteur | 58 Ω/m |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Cycles de flexion max. | 10000000 |
Signalisation
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Type de raccordement | Push-Pull |
| Raccordement du conducteur | |
| Type de raccordement | Push-Pull |
| Couple de serrage | Connecteurs M12 Push-Pull |
Connecteur
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 Push-Pull |
| Nombre de pôles | 3 |
| Mode de verrouillage | Push-Pull |
| Type de codage | A |
Câble/conducteur
| Longueur du câble | 1,5 m |
| PUR exempt d'halogène noir [PUR] | |
| Poids de gaine | 31 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | oui |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,65 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| env. 0,5 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Revêtement optique de blindage | 80 % |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimal, pose fixe | 23 mm |
| Rayon de courbure minimal, pose souple | 47 mm |
| Cycles de flexion max. | 10000000 |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
Normes et spécifications
| Désignation de la norme | M12-Push-Pull |
| Normes/prescriptions | CEI 61076-2-010 |
