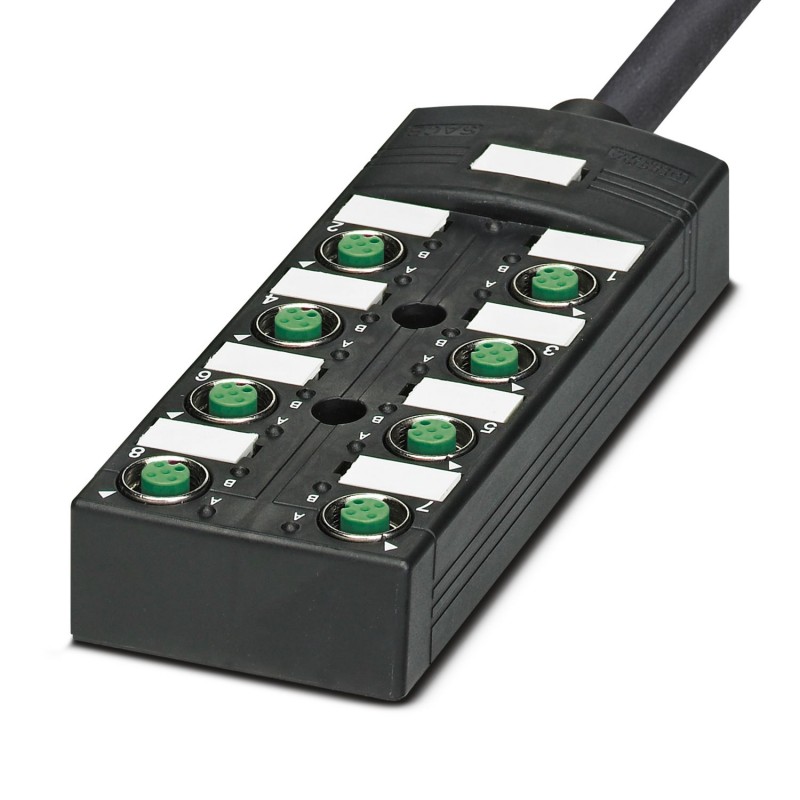

SACB-8/16-L- 5,0 80MC SCO 1401199 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-8/16-L-5,0 80MC SCO
1401199
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Boîtier de capteurs/actionneurs, application : Robotique et chaînes d’entraînement, type de connexion : SPEEDCON M12 Connecteur femelle métallique, nombre de stations enfichables : 8, nombre de pôles : 5, codage : A - standard, occupation des stations enfichables : Double, indication d’état : Oui, pnp ; Connexion du câble principal : Connexion fixe 180°, PUR sans halogène très flexible, très flexible, longueur du câble : 5 m, blindage : non
Boîtier répartiteur, application : Robots et chaînes porte-câbles, type de raccordement: Connecteur femelle M12 SPEEDCONNEC Métal, nombre de prises: 8, nombre de pôles: 5, codage: A, affectation des prises: double, affichage d'état: Oui, PNP; racc. câble multicond.: Connexion fixe 180°, PUR exempt d'halogène hautement flexible, ultra-souple, longueur du câble: 5 m, blindage: non
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Robots et chaînes porte-câbles |
| Nombre de pôles | 5 |
| Nombre de prises | 8 |
| Détrompage | A |
| Tension de service maximale Umax | 30 V DC |
| Tension nominale UN | 24 V DC |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WHYE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YEBN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WHGY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GYBN | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GNYE | |
| Présence d'un affichage d'état | Oui |
| Dessin coté |  |
| Largeur | 58 mm |
| Hauteur | 26 mm |
| Longueur | 153 mm |
| Matériau Douille filetée | Zinc injecté |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint torique | NBR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Longueur du câble | 5 m |
| PUR sans halog. ultrasouple [80MC] | |
| Dessin coté |  |
| Nombre de pôles | 19 |
| Blindé | non |
| Type | PUR sans halog. ultrasouple [80MC] |
| Structure du conducteur ligne de signal | 28x 0,15 mm |
| AWG ligne de signaux | 20 |
| Section de câble | 16x 0,5 mm² (Ligne de signal) |
| 3x 1 mm² (Câble d'alimentation) | |
| Diamètre extérieur du câble | 10,75 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, marron/vert, blanc/jaune, jaune/marron, blanc/gris, gris/marron |
| Câblage total | Fil optimisé réparti en deux couches |
| Résistance max. du conducteur | 39 Ω/km (Ligne de signal) |
| 19,5 Ω/m (Câble d'alimentation) | |
| Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimal, pose fixe | 90 mm |
| Rayon de courbure minimal, pose souple | 120 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 120 mm, Course: 5 m, Vitesse de déplacement: 3 m/s, Accélération: 5 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±120 °/m, Cycles de torsion: ≥3000000 |
| Absence d'halogène | la ligne est exempte d'halogène |
| Résistance à la propagation des flammes | DIN EN 50265-2-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant sous certaines réserves aux étincelles de soudage |
| Propriétés particulières | exempt de silicone |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, pose fixe) |
| 5 °C ... 70 °C (Câble, pose souple) | |
| à 80 °C (selon UL) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 90 °C |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Longueur du conduit préconfectionné (EF007300) | 5 m |
| Longueur de câble configurable (EF007301) | Non |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 8 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 5 |
| Tension assignée (EF000228) | 24 V |
| Tension de fonctionnement (EF003983) | 24 V |
| Capacité de courant max. par socle de raccordement (EF004038) | 2 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du corps isolant (EF007543) | Polyamide |
| Avec affichage LED (EF005950) | Oui |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Non |
| Adaptation aux chaînes d'entraînement de la version de câble fixe (EF007461) | Non |
| Couleur du boîtier (EF000136) | Noir |
| Température de fonctionnement (EF002393) | -30 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 58 mm |
| Hauteur (EF000040) | 26 mm |
| Profondeur (EF000049) | 153 mm |
