Visualizza ingrandito

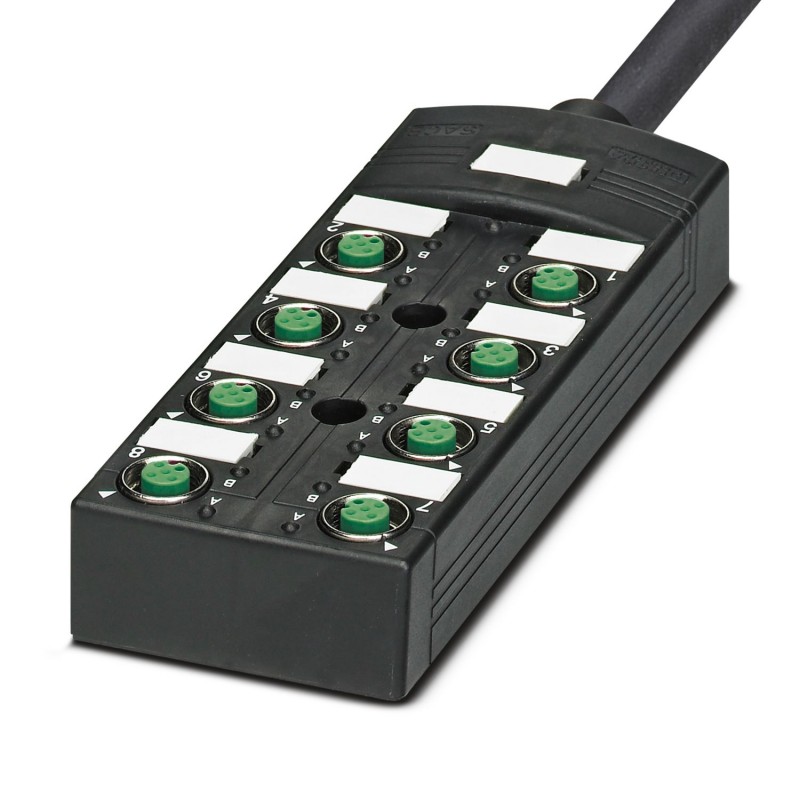

SACB-8/16-L- 5,0 80MC SCO 1401199 PHOENIX CONTACT Box sensore/attuatore
SACB-8/16-L- 5,0 80MC SCO
1401199
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1401199 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3CCA - |
| Pagina catalogo | Pagina 167 (C_4_2013) |
| GTIN | 4046356536110 |
| Peso per pezzo (confezione esclusa) | 1.269,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 5 |
| Numero degli slot | 8 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 90 °C |
| -40 °C ... 90 °C (cavi, posa fissa) | |
| -5 °C ... 80 °C (cavi, posa mobile) |
Dati di collegamento della linea principale
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 5 m |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Materiale boccola filettata | pressofuso di zinco |
| Materiale superficie boccola filettata | Nichelato |
| Materiale O-ring | NBR |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR privo di alogenati altamente flessibile |
|---|---|
| Tipo cavo (sigla) | 80MC |
| Abbreviazione cavi | LS9Y11Y-J-EFK |
| Sezione conduttore | 16x 0,5 mm² (Linea del segnale) |
| 3x 1 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 20 |
| Tensione di alimentazione AWG | 17 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 56x 0,15 mm |
| Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone, bianco/grigio, grigio/marrone |
| Cordatura intera | Fili ottimizzati in due posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 10,75 mm |
| Raggio di piegatura minimo, fisso | 90 mm |
| Raggio di piegatura minimo, mobile | 120 mm |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura | 120 mm |
| Corsa di posizionamento | 5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 5 m/s² |
| Sollecitazione di torsione | ± 120 °/m (≥ 3 Mio. cicli di torsione) |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 10 MΩ*km (a 20 °C) |
| resistenza del conduttore | 39 Ω/km (Linea del segnale) |
| 19,5 Ω/m (Linea di alimentazione) | |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | privo di silicone |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | DIN EN 50265-2-1 |
| Assenza di alogeni | cavo senza alogeni |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente alle scintille di saldature |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C (cavi, posa fissa) |
| 5 °C ... 70 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1401199-SACB-8/16-L- 5,0 80MC SCO | 175 Kbytes |
|
