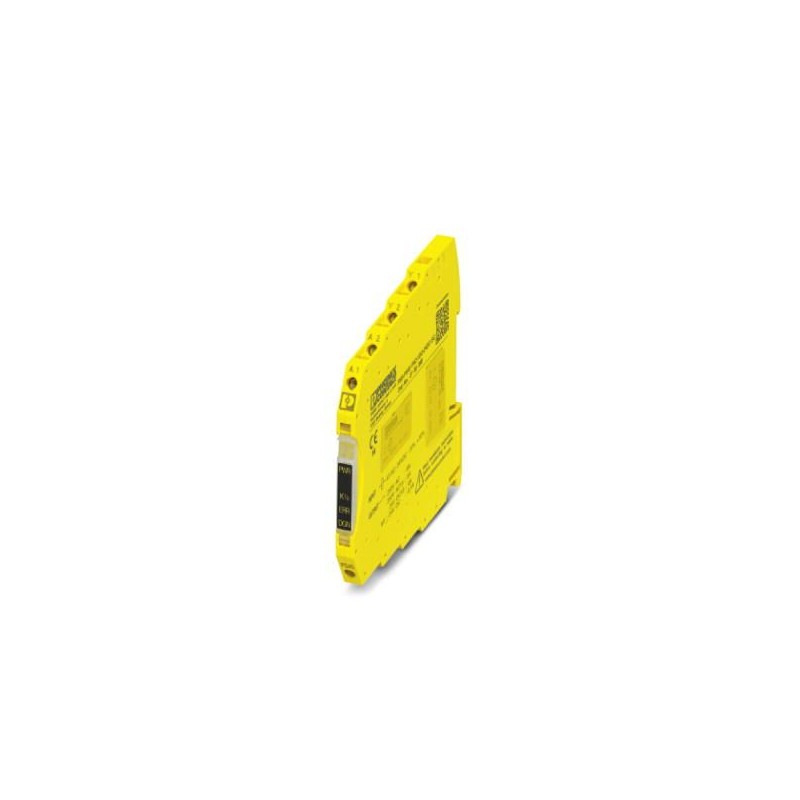

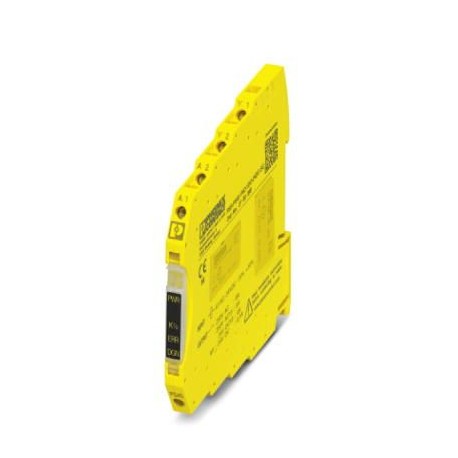

PSR-PS40-1NO-1DO-24DC-SC
2700398
PHOENIX_CONTACT
1
Relais de couplage
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2700398 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 283 (C-6-2017) |
GTIN | 4046356912884 |
Poids par pièce (hors emballage) | 0,124 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -40 °C ... 70 °C (tenir compte du derating) |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % (A1/A2) |
---|---|
20,4 V DC ... 26,4 V DC | |
Courant d'alimentation de commande assigné IS | typ. 50 mA (selon la charge M1 +100 mA) |
Consommation de puissance US | typ. 1,2 W |
Courant transitoire | typ. 400 mA (Δt s) |
Temps de filtrage | max. 2 ms (à A1-A2 ; largeur d'impulsion test) |
≥ 100 ms (à A1-A2 ; fréquence d'impulsion test) | |
Circuit de protection | Protection de série contre l'inversion de polarité Diode zéner bidirectionnelle 33 V |
Dénomination entrée | Circuit de démarrage |
---|---|
Nombre d'entrées | 2 (entrées de démarrage non sécurisées : Y1/Y2) |
Courant transitoire | < 10 mA |
Courant absorbé | < 5 mA |
Tension sur les circuits d'entrée, de démarrage et de retour | 24 V DC -15 % / +10 % |
Résistance totale de ligne max. autorisée | 150 Ω |
Dénomination sortie | Circuit à fermeture |
---|---|
Description de la sortie | 2 contacts NO en série, sans temporisation, indépendants du potentiel |
Nombre de sorties | 1 (contacts NO de sécurité : 13/14) |
Type de contact | 1 circuit à fermeture |
Matériau des contacts | AgSnO2 |
Tension de commutation | min. 12 V AC/DC |
max. 250 V AC/DC (Surveiller la courbe de charges) | |
Intensité permanente limite | 6 A (Demande élevée) |
4 A (Demande faible) | |
Courant transitoire | min. 3 mA |
max. 6 A | |
Quadr. Courant cumulé | 36 A2(tenir compte du derating) |
Puissance de commutation | min. 60 mW |
Fréquence de commutation | max. 0,5 Hz |
Durée de vie mécanique | 10x 106cycles |
Pouvoir de coupure selon CEI 60947-5-1 | 4 A (24 V (DC13)) |
5 A (250 V (AC15)) | |
Fusible de sortie | 6 A gL/gG |
4 A gL/gG (pour applications à faible demande) |
Description de la sortie | PNP |
---|---|
Nombre de sorties | 1 (non sécurisé) |
Tension | env. 22 V DC (Us- 2 V) |
Courant | max. 100 mA |
Courant d'enclenchement maximal | 500 mA (t = 1 ms avec Us) |
Protection contre les courts-circuits | non |
Fusible de sortie | 150 mA rapide |
Temps d'enclenchement typique pour US | < 200 ms (en cas de commande via A1 , démarrage automatique) |
---|---|
Temps de retombée typique pour US | < 35 ms (commande via A1) |
Temps de réarmement | 500 ms |
Type de relais | Relais électromécanique avec contacts à guidage forcé selon CEI/EN 61810-3 (EN 50205) |
---|---|
Durée d'enclenchement | 100 % ED |
Poids net | 123,9 g |
Emplacement pour le montage | vertical, horizontal, face avant vers le haut |
Type de montage | Montage sur profilé |
Conseils pour le montage | Voir courbe de derating |
Indice de protection | IP20 |
Indice de protection min. du lieu de montage | IP54 |
Matériau du boîtier | PBT |
Couleur du boîtier | jaune |
Témoin de présence de la tension de service | 1 x LED jaune |
Affichage d'état | 2 x LED verte |
Affichage des défauts | 1 x LED rouge |
Type de raccordement | Raccordement vissé |
---|---|
enfichable | non |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 26 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 12 mm |
Filetage vis | M3 |
Couple de serrage | 0,5 Nm ... 0,6 Nm |
Catégorie d'arrêt | 0 |
---|---|
Dénomination | CEI 61508 - Demande élevée |
Niveau d'intégrité de sécurité (SIL) | 3 |
Dénomination | CEI 61508 - Faible demande |
Niveau d'intégrité de sécurité (SIL) | 3 |
Dénomination | EN 50156 |
Niveau d'intégrité de sécurité (SIL) | 3 |
Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
---|---|
Normes/Prescriptions | DIN EN 50178, EN 60079-15 |
Tension d'isolement assignée | 250 V AC |
Tension de choc assignée / isolation | Isolation sûre, isolation renforcée 6 kV par rapport au circuit de commande, circuit de démarrage, sortie de signalisation vers le circuit à fermeture ; 4kV / isolation de base entre l'ensemble des circuits à fermeture et le boîtier |
Degré de pollution | 2 |
Catégorie de surtension | III |
Choc | 15g |
Vibrations (service) | 10 Hz ...150 Hz, 2g |
Conformité | Conformité CE |
UL, USA/Canada | cULus |
Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
Class I, Div. 2, Groups A, B, C, D, T4 | |
GL | C, EMC2 |
Test de simulation environnementale | ISA-S71.04 (G3) |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
