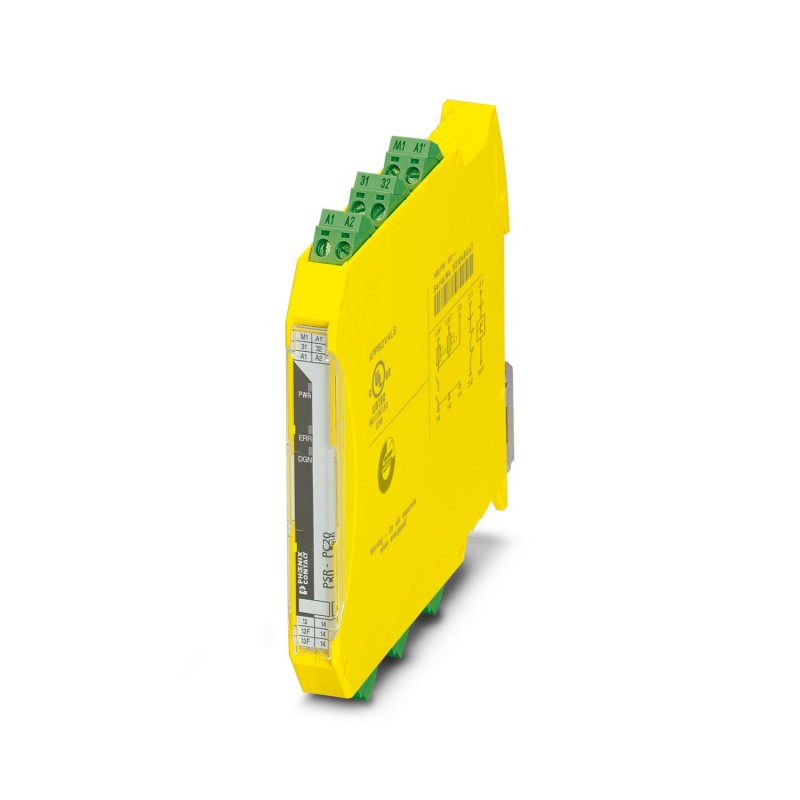

PSR-PC20-1NO-1NC-24DC-SP 2700578 PHOENIX CONTACT Relais de couplage
PSR-PC20-1NO-1NC-24DC-SP
2700578
PHOENIX_CONTACT
Relais de couplage
Relais de couplage SIL 3 pour les applications à forte et basse demande, couple les signaux de sortie numériques à la périphérie, 1 circuit de déclenchement, 1 circuit de rétroaction, 1 sortie de signal numérique, applications Safe-State-Off, filtre d’impulsions de test, connexion TBUS, bloc de jonction enfichable enfichable
Relais de couplage pour les applications SIL 3 à forte et faible demande, couplement des signaux de sortie numérique à la périphérie, 1 chemin de courant d’activation, 1 chemin de courant de confirmation, 1 sortie de signal numérique, applications en état sûr éteint, filtre à impulsions de test, connexion TBUS, bloc terminal Push-in branchable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700578 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 284 (C-6-2017) |
| GTIN | 4046356916400 |
| Poids par pièce (hors emballage) | 0,182 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Courant d'alimentation de commande assigné IS | typ. 50 mA |
| Consommation de puissance US | typ. 1,2 W |
| Courant transitoire | typ. 400 mA (Δt s) |
| Temps de filtrage | max. 2 ms (à A1-A2 ; largeur d'impulsion test) |
| ≥ 100 ms (à A1-A2 ; fréquence d'impulsion test) | |
| Tension d'alimentation pour le diagnostic UD | 24 V DC -15 % / +10 % (31/A2, TBUS) |
| Courant d'entrée au niveau de UD | 6 mA (au niveau de 31-A2 pour UD; en fonction de la charge + 100 mA au niveau de M1 et 32) |
| Courant d'enclenchement sur UD | typ. 2,5 A (Δt D) |
| Circuit de protection | Protection de série contre l'inversion de polarité Diode zéner bidirectionnelle 33 V (A1/A2)Diode zéner bidirectionnelle 33 V (31/A2) |
Sorties de relais : circuit à fermeture
| Dénomination sortie | Circuit à fermeture |
|---|---|
| Description de la sortie | 2 contacts NO en série, sans temporisation, indépendants du potentiel |
| Nombre de sorties | 1 (contacts NO de sécurité : 13/14 (13F/14)) |
| Type de contact | 1 circuit à fermeture |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC/DC (Surveiller la courbe de charges) | |
| Intensité permanente limite | 6 A (13/14 à demande élevée) |
| 4 A (13F/14 avec demande élevée/faible, 13/14 avec demande faible) | |
| Courant transitoire | min. 3 mA |
| max. 6 A (contact NO 13/14) | |
| 4 A (Contact NO 13F/14) | |
| Quadr. Courant cumulé | 36 A2(13/14, voir derating) |
| 16 A2(13F/14, voir derating) | |
| Puissance de commutation | min. 60 mW |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Pouvoir de coupure selon CEI 60947-5-1 | 4 A (24 V (DC13) ; contact NO 13/14) |
| 5 A (250 V (AC15) ; contact NO 13/14) | |
| 4 A (250 V (AC15) ; contact NO 13F/14) | |
| Fusible de sortie | 6 A gL/gG (contact NO 13/14) |
| 4 A gL/gG (pour applications à faible demande) |
Sorties de relais : circuit de retour / de signalisation
| Dénomination sortie | Circuit report de signalisation |
|---|---|
| Description de la sortie | 2 contacts NC en série, sans temporisation, dépendant du potentiel (masse de référence : A2) |
| Nombre de sorties | 1 (contacts d'ouverture à sécurité intrinsèque : 31/32) |
| Type de contact | 1 circuit report de signalisation |
| Matériau des contacts | AgCuNi, + Au |
| Tension de commutation | min. 20,4 V DC |
| max. 26,4 V DC | |
| Intensité permanente limite | 100 mA |
| Courant transitoire | min. 1 mA |
| max. 100 mA | |
| Puissance de commutation | min. 20 mW |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 150 mA Rapide |
Sorties de signalisation
| Description de la sortie | PNP |
|---|---|
| Nombre de sorties | 1 (non sécurisé) |
| Tension | env. 22 V DC (UD- 2 V) |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (t = 1 ms avec Us) |
| Protection contre les courts-circuits | non |
| Fusible de sortie | 150 mA rapide |
Durées
| Temps d'enclenchement typique pour US | < 100 ms (pour commande A1 via Us) |
|---|---|
| Temps de retombée typique pour US | < 35 ms (commande via A1) |
| Temps de réarmement | 500 ms |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon CEI/EN 61810-3 (EN 50205) |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 182,1 g |
| Emplacement pour le montage | vertical, horizontal, face avant vers le haut |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Témoin de présence de la tension de service | 1 x LED jaune |
| Affichage d'état | 1 x LED verte |
| Affichage des défauts | 1 x LED rouge |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN 50156 |
| Niveau d'intégrité de sécurité (SIL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178, EN 60079-15 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | Isolation sûre, isolation renforcée 6 kV par rapport au circuit de commande, circuit report de signalisation, sortie de signalisation vers le circuit à fermeture ; 4kV / isolation de base entre l'ensemble des circuits à fermeture et le boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
| UL, USA/Canada | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Test de simulation environnementale | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.1 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 116.6 mm |
| Profondeur (EF000049) | 114.5 mm |
