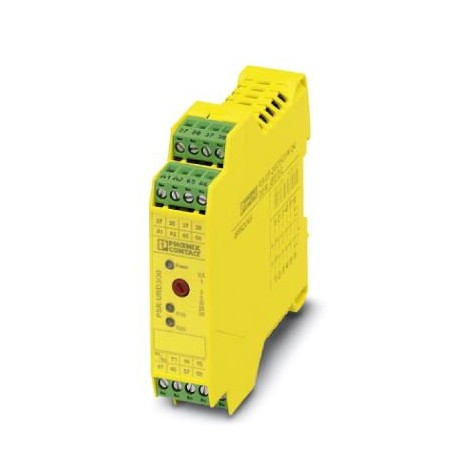

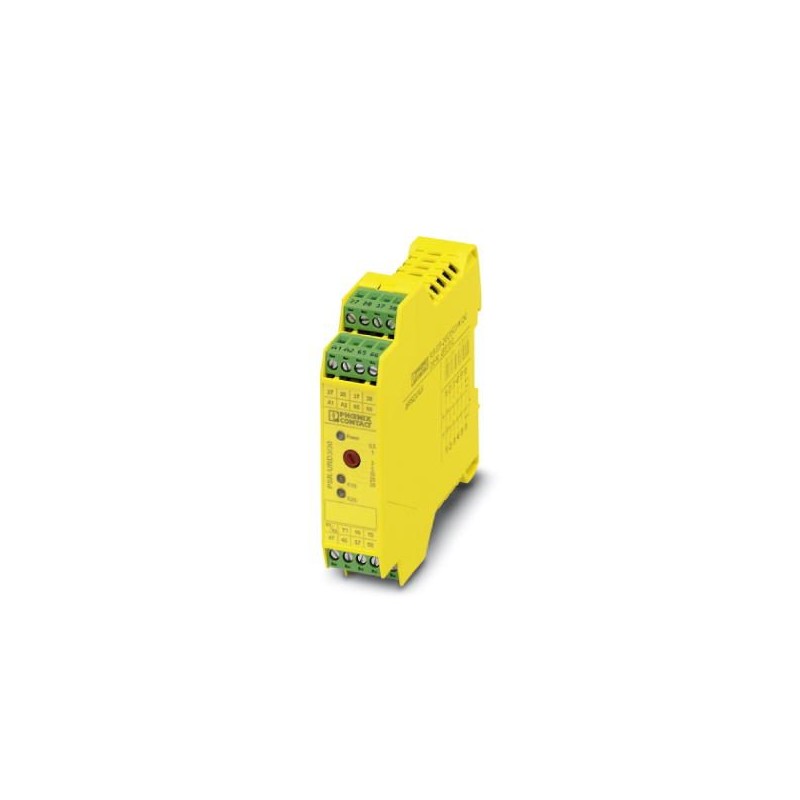

PSR-SPP- 24DC/URD3/4X1/2X2 2981525 PHOENIX CONTACT Module d'extension
PSR-SPP-24DC/URD3/4X1/2X2
2981525
PHOENIX_CONTACT
Module d'extension
Extension de contact monocanal avec interface TBUS, 4 contacts NO, 1 contact NC, 1 circuit de retour, retard de déconnexion réglable de 0,5 ... 30 s selon cat. 3, PL e selon EN ISO 13849, largeur : 22,5 mm, bornier enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2981525 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 265 (C-6-2017) |
| GTIN | 4017918996819 |
| Poids par pièce (hors emballage) | 0,234 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | max. 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | |
|---|---|
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée pour UNtype | 84 mA |
| Temps d'amorçage typique | 20 ms |
| Plage de temps de retombée typique | 0,5 s ... 38 s ±20 % (Homologation BG jusqu'à max. 30 s) |
| Temps de réarmement | 1 s |
| Témoin de présence de la tension de service | LED verte |
| Affichage d'état | LED verte |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle |
| Fusible Résistance PTC |
Données de sortie
| Type de contact | 4 circuits à fermeture temporisés |
|---|---|
| 1 circuit de signalisation temporisé | |
| 1 circuit report de signalisation temporisé | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 15 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 3 A (Contact NF) | |
| Courant d'enclenchement maximal | 6 A (Contact NO) |
| 3 A (Contact NF) | |
| Courant d'enclenchement min. | 25 mA |
| Quadr. Courant cumulé | 50 A2(ITH2= I12+ I22+ I32+ I42) |
| Puissance de coupure (charge ohmique) max. | 114 W (24 V DC, τ = 0 ms, contact NF 65/66 : 72 W) |
| 288 W (48 V DC, t = 0 ms) | |
| 77 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, contact NF 65/66 : 750 VA) | |
| Puissance de coupure (charge inductive) maximale | 48 W (24 V DC, t = 40 ms) |
| 40 W (48 V DC, t = 40 ms) | |
| 35 W (110 V DC, t = 40 ms) | |
| 33 W (220 V DC, t = 40 ms) | |
| Puissance de commutation minimale | 0,4 W |
| Durée de vie mécanique | env. 107cycles |
| Pouvoir de coupure (360/h cycles) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Fusible de sortie | 10 A gL/gG NEOZED (Contact NO) |
| 4 A gL/gG NEOZED (Contact NF) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 234,5 g |
| Emplacement pour le montage | indifférent |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 1 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | d |
| Catégorie | 3 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178/VDE 0160 |
| Tension d'isolement assignée | 250 V |
| Tension de choc assignée / isolation | 4 kV / isolation de base (isolement sécurisé, isolation renforcée et 6 kV entre le circuit d'entrée/contacts NF et les circuits à fermeture). |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil d'extension |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.02 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 112 mm |
| Profondeur (EF000049) | 114.5 mm |
