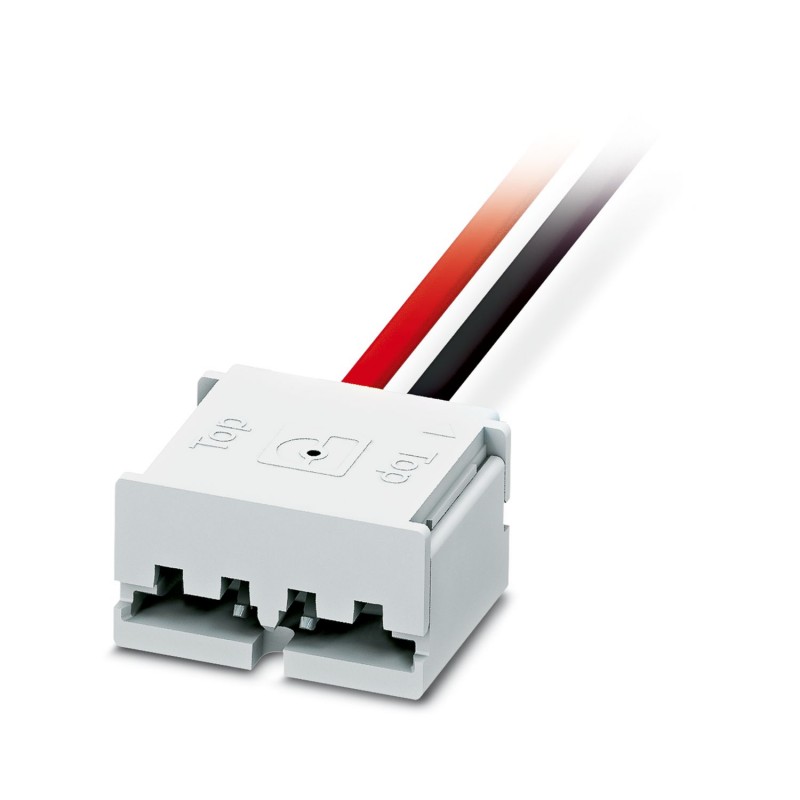

PTF 0,3/ 2-WB-8-H PC0140PL60 1715753 PHOENIX CONTACT Connecteurs mâles pour C.I. câblés
PTF 0,3/ 2-WB-8-H PC0140PL60
1715753
PHOENIX_CONTACT
20
Connecteurs mâles pour C.I. câblés
Connecteurs de carte de circuit imprimé prêts à l’emploi
Connecteurs > Accessoires pour connecteur industriel
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteurs mâles pour C.I. câblés |
| Gamme de produits | PTF 0,3/..-WB-H |
| Ligne de produits | COMBICON Connectors Special |
| Nombre de pôles | 2 |
| Pas | 1,90 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 2 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Tension nominale UN | < 25 V |
| Tension de référence (III/3) | 25 V |
| Tension assignée (III/2) | 25 V |
| Type de montage | Technique de raccordement à insertion directe |
| Dessin coté |  |
| Pas | 1,90 mm |
| Longueur [l] | 60,00 mm |
| Résistance à la traction des raccordements à sertir | |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Résistance d'isolement pôles voisins | > 1 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Groupe d'isolant | IIIa |
| Tension d'isolement assignée (III/3) | 25 V |
| Tension d'isolement assignée (III/2) | 25 V |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 500 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Température | 650 °C |
| Temps d'action | 30 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -30 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Raccordement 1 | |
| Matériau isolant | PBT |
| IRC selon CEI 60112 | 275 |
| Type de conditionnement | emballé dans un carton |
