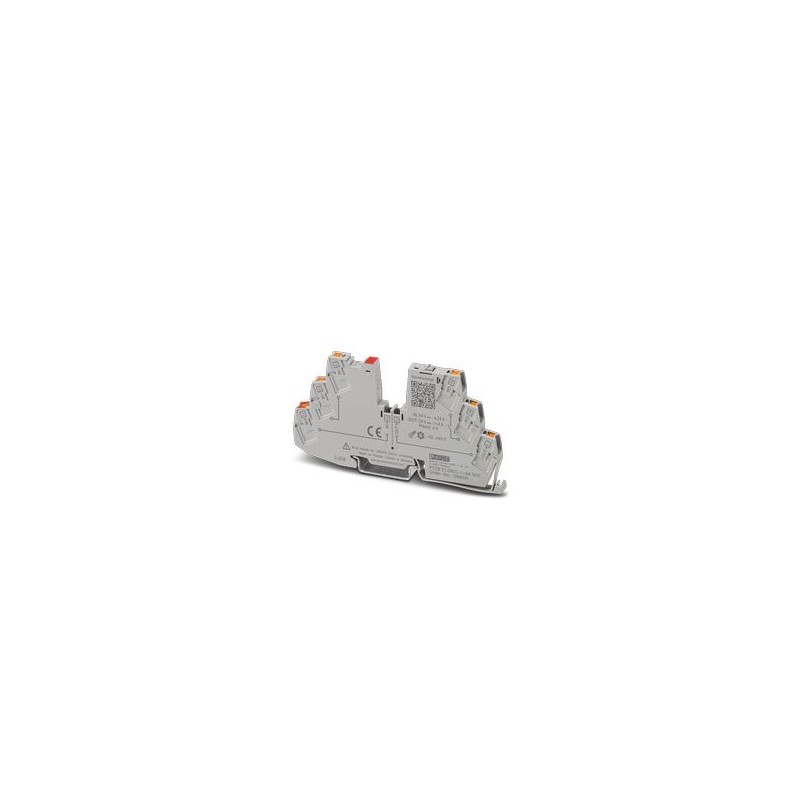

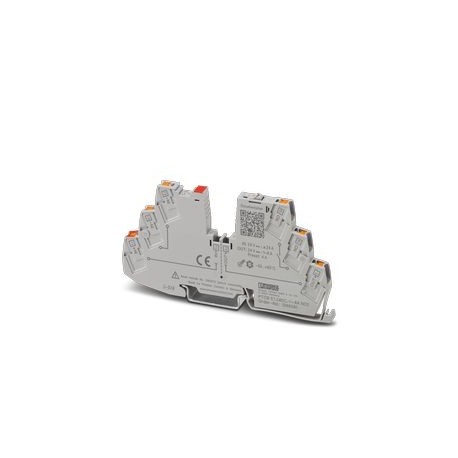

PTCB E1 24DC/1-8A NO2 1388391 PHOENIX CONTACT Commutateur électronique à un canal pour la protection des équ..
PTCB E1 24DC/1-8A NO2
1388391
PHOENIX_CONTACT
Commutateur électronique à un canal pour la protection des équipements afin de protéger les consommateurs en 24 V DC en cas de surcharge et de court-circuit. Distribution facile du potentiel avec les composants du système complet de blocs terminaux CLIPLINE. Avec verrouillage électronique des courants définis. Le contact d’avertissement s’ouvre lorsque le canal est déconnecté à cause d’une panne ou manuellement. Pour l’installation sur des rails DIN.
Interrupteur de protection des équipements électroniques à 1 canal pour protéger les consommateurs sur 24 V DC en cas de surcharge et de court-circuit. Distribution facile du potentiel avec les composants du système complet de bornes ferroviaires CLIPLINE. Avec verrouillage électronique des courants nominaux réglés. Le contact d’avertissement est ouvert lorsque le canal est coupé en raison d’un défaut ou manuellement. Pour l’installation sur des rails DIN.
Disjoncteur électronique à 1 canal pour protéger les charges à 24 V DC contre la surcharge et le court-circuit. Distribution facile du potentiel avec les composants du système complet de blocs terminaux CLIPLINE. Avec un verrouillage électronique des courants normaux définis. Le contact du signal s’ouvre si le canal a été coupé manuellement ou en raison d’un défaut. Pour l’installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | |
| note | EN 50121-3-2 : Applications ferroviaires - Compatibilité électromagnétique - Partie 3-2 : Matériel roulant – Appareils |
| Raccordement pour ligne de signalisation testée selon la norme EN 61000-4-4 avec 1 kV ; Si nécessaire, le client doit prévoir des mesures de protection appropriées | |
| Des courts-circuits durs répétés peuvent réduire l’intégralité de fusion du fusible de secours intégré. | |
| type | Module sur rail DIN, monobloc |
| Type de produit | Disjoncteurs d’appareil |
| Famille de produits | Le PTCB |
| Nombre de postes | 1 |
| Caractéristiques d’isolation | |
| Classe de protection | Iii |
| Degré de pollution | 2 |
| Généralités | |
| Tension de fonctionnement | 18 V CC... 30 V CC |
| Tension nominale | 24 V CC |
| Courant nominal IN | 24 A DC (Courant total en entrée) |
| 8 A DC (courant nominal de sortie) | |
| Courant nominal IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (réglable) |
| Courant nominal (pré-ajusté) | 4 A |
| Tension de surtension nominale | 0,5 kV |
| Méthode de déclenchement | E (électronique) |
| Résistance à la rétroaction | max. 35 V DC |
| Fusible de secours requis | Requis uniquement si jemaxde l’alimentation > la capacité de commutation en court-circuit. Élément de sécurité intégré. |
| Capacité de commutation en court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| fusible | électronique |
| efficacité | > 99 % |
| Courant en circuit fermé I0 | typ. 12 mA |
| Dissipation de puissance | typ. 0,3 W (fonctionnement sans charge) |
| < 1,6 W (Fonctionnement nominal) | |
| Temps d’initialisation du module | < 0,55 s |
| Temps d’attente après l’extinction d’une chaîne | 5 s (en cas de surcharge / court-circuit) |
| Tolérance de mesure I | ± 15 % |
| Déclassement de la température | 21 A (courant total à 60°C) |
| 24 A (courant total à 50°C) | |
| 7 A (courant du canal à 60°C) | |
| 8 A (courant du canal à 50°C) | |
| MTBF (CEI 61709, SN 29500) | 25641025 h (à 25 °C avec 21 % de charge) |
| 10989010 h (à 40°C avec 34,25 % de charge) | |
| 1149425 h (à 55°C avec 100 % de charge) | |
| Chute de tension | 0,13 V (à 8 A) |
| Élément de sécurité intégrée | 15 A DC |
| Circuit de charge | |
| Temps d’arrêt | ≤ 10 ms (pour court-circuit > 2,0 x IN) |
| 1 s (1,2 ... 2.0 x IN) | |
| Arrêt en cas de sous-tension | ≤ 17,8 V CC (actif) |
| ≥ 18,8 V CC (inactif) | |
| Arrêt en cas de surtension | ≥ 30,5 V CC (actif) |
| ≤ 29,5 V CC (inactif) | |
| Charge capacitive max. | 25000 μF (selon le réglage du courant et du courant de court-circuit disponible) |
| Signalisation/signalisation à distance | |
| Nom de la connexion | Circuit d’indication à distance |
| Fonction de commutation | Contact N/O |
| Tension de fonctionnement | 0 V CC ... 30 V CC |
| Courant de fonctionnement | 100 mA CC |
| Section transversale AWG | (converti selon IEC) |
| Circuit principal IN+ | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal IN- | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit d’indication à distance | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| LED de canal éteinte | off (Canal éteint) |
| LED de canal jaune | allumé (canal activé, charge du canal > 80 %) |
| clignotant (mode de programmation actif) | |
| LED de canal verte | allumé (Canal activé) |
| LED de canal rouge | lit (Canal éteint, surtension ou sous-tension active) |
| ON temporairement (canal éteint, phase de refroidissement de 5 s, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotant (canal éteint, prêt à être rallumé, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotement rapide (canal éteint, tension externe à la sortie, erreur d’installation possible) |
| Dessin dimensionnel |  |
| Largeur | 6,2 mm |
| hauteur | 105,8 millimètre |
| profondeur | 55,6 mm (avec rail DIN 7,5 mm) |
| matériel | PBT |
| PBT | |
| Indice d’inflammabilité selon UL 94 | S-U |
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| altitude | ≤ 3000 m jusqu’à 52 °C (amsl) |
| ≤ 4000 m jusqu’à 46 °C (amsl) | |
| Test d’humidité | 96 h, 95 % d’humidité relative, 40 °C |
| Choc (fonctionnement) | 30 g (IEC 60068-2-27, Test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (amplitude ±0,35 mm ; conformément à la norme CEI 60068-2-6, test Fc) |
| 59,6 Hz ... 150 Hz (Accélération 5g ; conformément à la norme CEI 60068-2-6, Test Fc) | |
| 5 Hz ... 100 Hz (recherche de résonance 4g ; fréquence de résonance 4g ; 90 min selon DNV GL Classe B) | |
| Homologation UL | |
| Identification | Homologué UL/C-UL UL 508 |
| Reconnu UL 2367 | |
| UL/C-UL Classé ANSI/UL 121201 Classe I, Division 2, Groupes A, B, C, D ; T4 (Lieu dangereux) | |
| DNV GL | |
| Identification | Agrément de construction navale |
| Données DNV GL | |
| température | un |
| Humidité | B |
| vibration | B |
| Emc | B |
| Enclos | un |
| Normes/spécifications | EN 61000-6-2 |
| note | CEM – Immunité pour les zones industrielles |
| Normes/spécifications | EN 61000-6-3 |
| note | CEM – Émissions pour les propriétés résidentielles, commerciales et commerciales et les petites exploitations |
| Normes/spécifications | EN 60068-2-78 |
| note | Influences environnementales – Humidité et chaleur, constantes |
| Normes/spécifications | EN 50178 |
| note | Equipement des installations électriques en équipements électroniques |
| Normes/spécifications | EN 60068-2-6 |
| note | Influences environnementales – Vibrations (sinusoïdales) |
| Normes/spécifications | EN 60068-2-27 |
| note | Influences environnementales – Chocs |
| Normes/spécifications | EN 60068-2-30 |
| note | Influences de l’environnement – Partie 2–30 : Essais – Essai Db : Chaleur humide, cyclique |
| Normes/spécifications | EN 61373 |
| note | Applications ferroviaires - Matériel roulant - Essais de chocs et vibrations |
| Normes/spécifications | EN 45545-2 |
| note | Applications ferroviaires - Protection incendie sur les véhicules ferroviaires - Partie 2 : Exigences concernant le comportement des matériaux et composants au feu |
| Type de montage | Rail DIN : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 24 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 15 A |
| Temps de désactivation (EF011925) | 0.01 ms |
| Charge capacitive maximale (EF011926) | 0.025 µF |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
