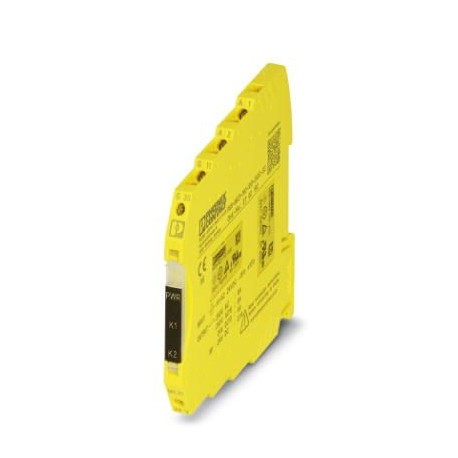

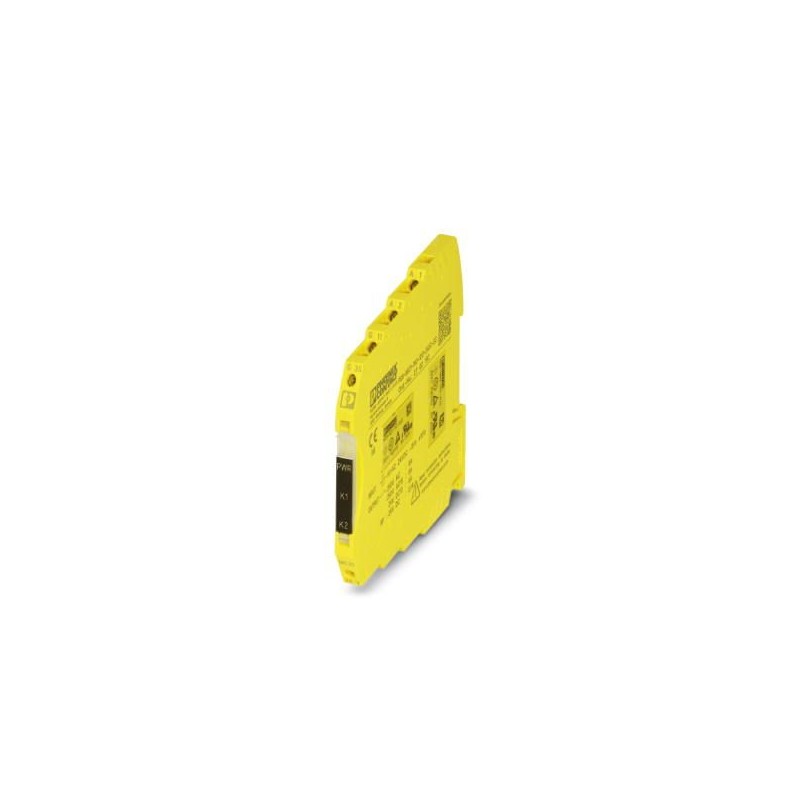

PSR-MS21-1NO-1DO-24DC-SC 2702192 PHOENIX CONTACT Relais de sécurité
PSR-MS21-1NO-1DO-24DC-SC
2702192
PHOENIX_CONTACT
Relais de sécurité
Relais de sécurité pour systèmes de commande sans panne jusqu’à SILCL 3, cat. 4, PL e, service à 1 voie, démarrage automatique, 1 circuit de déclenchement, US = 24 V DC selon CEI 61131-6, borne à vis fixe
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702192 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 251 (C-6-2017) |
| GTIN | 4055626010199 |
| Poids par pièce (hors emballage) | 0,069 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +25 % (sur A1) |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Courant d'alimentation de commande assigné IS | typ. 35 mA |
| Consommation de puissance US | typ. 840 mW |
| Courant transitoire | 150 mA (Δt = 25 ms avec Us) |
| Temps de filtrage | 2,5 ms (au niveau de A1 en cas de coupures de tension avec Us) |
| max. 3 ms (au niveau de A1 ; largeur d'impulsion test ; impulsion de suppression / test dans l'obscurité) | |
| 1 s (au niveau de A1 ; fréquence d'impulsion test ; impulsion de suppression / test dans l'obscurité) | |
| Pour une largeur d'impulsion test ≤ 1 ms : fréquence d'impulsion test = 5 x largeur d'impulsion test | |
| max. 1 ms (au niveau de A1 ; largeur d'impulsion test ; impulsion de commutation / test dans la lumière) | |
| 100 ms (au niveau de A1 ; fréquence d'impulsion test ; impulsion de commutation / test dans la lumière) | |
| Tant que les impulsions de commutation / les tests dans la lumière n'entraîne aucune conséquence sur la sécurité, ces derniers doivent être désactivés. | |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle |
| Protection contre l'inversion des polarités pour la tension d'alimentation assignée du circuit de commande |
Entrées TOR
| Courant transitoire | < 10 mA (pour Us/Ixà S35) |
|---|---|
| Courant absorbé | < 2 mA (pour Us/Ixà S35) |
| Tension sur les circuits d'entrée, de démarrage et de retour | 24 V DC -20 % / +25 % |
| Résistance totale de ligne max. autorisée | 150 Ω |
Sorties de relais : circuit à fermeture
| Dénomination sortie | Circuit à fermeture |
|---|---|
| Description de la sortie | Contacts NO sécurisés |
| Nombre de sorties | 1 (non temporisé) |
| Type de contact | 1 circuit à fermeture |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC/DC (Surveiller la courbe de charges) | |
| Intensité permanente limite | 6 A (tenir compte du derating) |
| Courant transitoire | min. 3 mA |
| max. 6 A | |
| Quadr. Courant cumulé | 36 A2(tenir compte du derating) |
| Puissance de commutation | min. 60 mW |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 6 A gL/gG (Contact NO) |
| 4 A gL/gG (pour applications à faible demande) |
Sorties de signalisation
| Description de la sortie | non sécurisé |
|---|---|
| Nombre de sorties | 1 (TOR, PNP) |
| Tension | typ. 21 V DC (Tension du bloc de jonction "24 V" - 3 V) |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (t = 1 ms avec Us) |
| Protection contre les courts-circuits | oui |
Durées
| Temps d'enclenchement typique pour US | < 250 ms (commande via A1) |
|---|---|
| Temps de réponse typique pour US | < 150 ms (démarrage automatique) |
| Temps de retombée typique pour US | < 20 ms (commande via A1) |
| Temps de réactivation | < 1 s |
| Temps de réarmement | < 500 ms |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon CEI/EN 61810-3 (EN 50205) |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 69 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Témoin de présence de la tension de service | 1 x LED verte |
| Affichage d'état | 2 x LED verte |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| enfichable | non |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 12 mm |
| Filetage vis | M3 |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Catégorie | 4 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| 250 V AC | |
| Tension de choc assignée / isolation | Isolement sécurisé, isolation renforcée 6 kV entre le circuit électrique d'entrée et le circuit à fermeture (13/14) Isolation de base 4 kV entre tous les circuits et le boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ...150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 0.15 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 1 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 6.8 mm |
| Hauteur (EF000040) | 93.1 mm |
| Profondeur (EF000049) | 102.5 mm |
