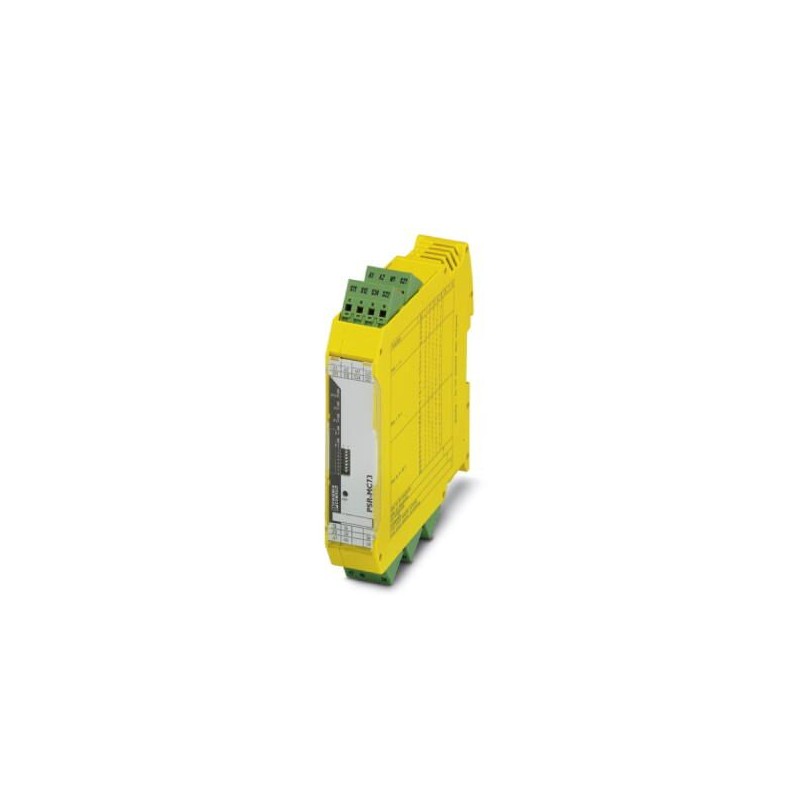

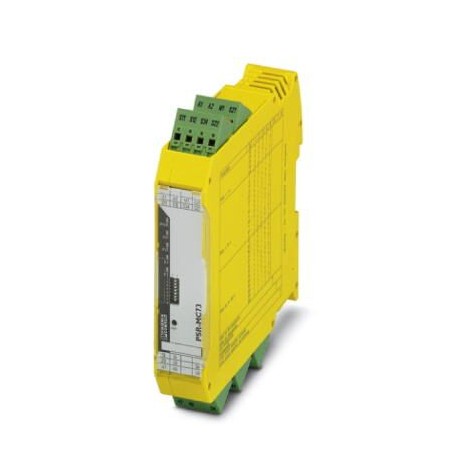

PSR-MC73-5NO-1DO-24DC-SP 1015526 PHOENIX CONTACT Safety relay for emergency stop, safety doors, light grid u..
PSR-MC73-5NO-1DO-24DC-SP
1015526
PHOENIX_CONTACT
Safety relay for emergency stop, safety doors, light grid up to SILCL 3, Cat. 4, PL e, 1- or 2-channel operation, cross-circuit detection, can be retriggered, fall back/on delay 0.2 s to 300 s, 5 enabling current paths, U
Relais de sécurité pour l’arrêt d’urgence, portes de sécurité, barrières immatérielles jusqu’à SIL 3, catégorie 4, PL e, fonctionnement à 1 ou 2 canaux, détection de court-circuit transversal, réactivable, délai de retour/excitation 0,2 s à 300 s, 5 circuits de déclenchement, US = 24 V DC, bloc de jonction enfichable enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1015526 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 227 (C-6-2019) |
| GTIN | 4055626496566 |
| Poids par pièce (hors emballage) | 0,155 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 60 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Dénomination | A1/A2 |
|---|---|
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +25 % |
| Courant d'alimentation de commande assigné IS | typ. 80 mA |
| Consommation de puissance US | typ. 1,92 W |
| Courant transitoire | typ. 28 A (Δt = 30 µs avec Us) |
| Temps de filtrage | 10 ms (Pour la logique. Au niveau de A1 en cas de coupures de tension avec Us) |
| Circuit de protection | Protection de série contre l'inversion de polarité Diode zéner bidirectionnelle |
Entrées TOR
| Dénomination entrée | Circuit de capteur |
|---|---|
| S12, S22 | |
| Description de l'entrée | Entrées de capteurs sécurisées |
| NPN | |
| Nombre d'entrées | 2 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Plage de courant d'entrée « 0 » signal | 0 mA ... 2 mA |
| Courant transitoire | < 11 mA (généralement pour US) |
| Courant absorbé | < 4,5 mA (généralement pour US) |
| Temps de filtrage | max. 3 ms (Largeur de l'impulsion test - impulsion test faible) |
| min. 21 ms (Fréquence de l'impulsion test - impulsion test faible) | |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Simultanéité entrées 1/2 | ∞ |
| Fréquence de coupure | min. 0 Hz |
| max. 1 Hz | |
| Circuit/composant de protection | Varistance |
| Dénomination entrée | Circuit de démarrage |
| S34 | |
| Description de l'entrée | non sécurisé |
| NPN | |
| Nombre d'entrées | 1 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Plage de courant d'entrée « 0 » signal | 0 mA ... 2 mA |
| Courant transitoire | < 8,6 mA (généralement pour US) |
| Courant absorbé | < 3,2 mA (généralement pour US) |
| Temps de filtrage | max. 3 ms (Largeur de l'impulsion test - impulsion test faible) |
| min. 21 ms (Fréquence de l'impulsion test - impulsion test faible) | |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Fréquence de coupure | min. 0 Hz |
| max. 1 Hz | |
| Circuit/composant de protection | Varistance |
Sorties de relais : circuit à fermeture
| Dénomination sortie | Circuits à fermeture |
|---|---|
| 13/14, 23/24/34, 47/48/58 | |
| Description de la sortie | 2 contacts NO en série, sécurisés, indépendants du potentiel |
| Nombre de sorties | 3 (sans temporisation : 13/14, 23/24/34) |
| 2 (temporisés : 47/48/58) | |
| Type de contact | 5 circuits à fermeture |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC (Surveiller la courbe de charges) | |
| Intensité permanente limite | 6 A |
| Courant transitoire | min. 3 mA |
| max. 6 A | |
| Quadr. Courant cumulé | 108 A2(tenir compte du derating) |
| Puissance de commutation | min. 60 mW |
| Fréquence de commutation | 0,5 Hz (suivant la temporisation réglée) |
| Durée de vie mécanique | 10x 106cycles |
| Pouvoir de coupure selon CEI 60947-5-1 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Fusible de sortie | 6 A gL/gG |
| 4 A gL/gG (pour applications à faible demande) |
Sorties de signalisation
| Dénomination | M1 |
|---|---|
| Description de la sortie | PNP |
| non sécurisé | |
| Nombre de sorties | 1 |
| Tension | env. 23 V DC (US- 1 V) |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (Δt = 10 ms pour Us) |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Protection contre les courts-circuits | oui |
Sorties de cycle
| Dénomination | S11, S21 |
|---|---|
| Description de la sortie | PNP |
| non sécurisé | |
| Nombre de sorties | 2 |
| Tension | conforme à US |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (Δt = 10 ms pour Us) |
| Longueur du câble | max. 150 m |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Protection contre les courts-circuits | oui |
Durées
| Temps d'enclenchement typique pour US | 500 ms (pour commande A1 via Us) |
|---|---|
| Temps de réponse typique pour US | < 40 ms (démarrage automatique) |
| < 30 ms (démarrage manuel surveillé) | |
| Temps de retombée typique pour US | < 25 ms (pour le pilotage par S12 et S22 (uniquement pour les contacts non temporisés)) |
| < 5 ms (pour le pilotage par A1 ; une désactivation applicative par A1/A2 n'est pas autorisée) | |
| Plage de temps de retard | 0,2 s ... 300 s ±5 % (réglable pour 47/48/58) |
| Temps de réactivation | < 1 s (Temps de démarrage) |
| Temps de réarmement | 500 ms (suivant la sollicitation de la fonction de sécurité) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon CEI/EN 61810-3 (EN 50205) |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 155,43 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Affichage d'état | 5 x LED Bi-Couleurs |
Capacité de raccordement
| Type de raccordement | Raccordement à ressort Push-in |
|---|---|
| enfichable | oui |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 16 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| 1 | |
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Catégorie | 4 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | Isolation de base 4 kV entre tous les réseaux complets et le boîtier |
| Isolement sécurisé, isolation renforcée 6 kV entre (A1, A2, S11, S12, S21, S22, S34, M1) et le circuit à fermeture (13/14), le circuit à fermeture (23/24/34) et le circuit à fermeture (47/48/58) | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 10 g (fonctionnement), 15 g (transport) |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Oui |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 0.05 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 117.5 mm |
| Profondeur (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
