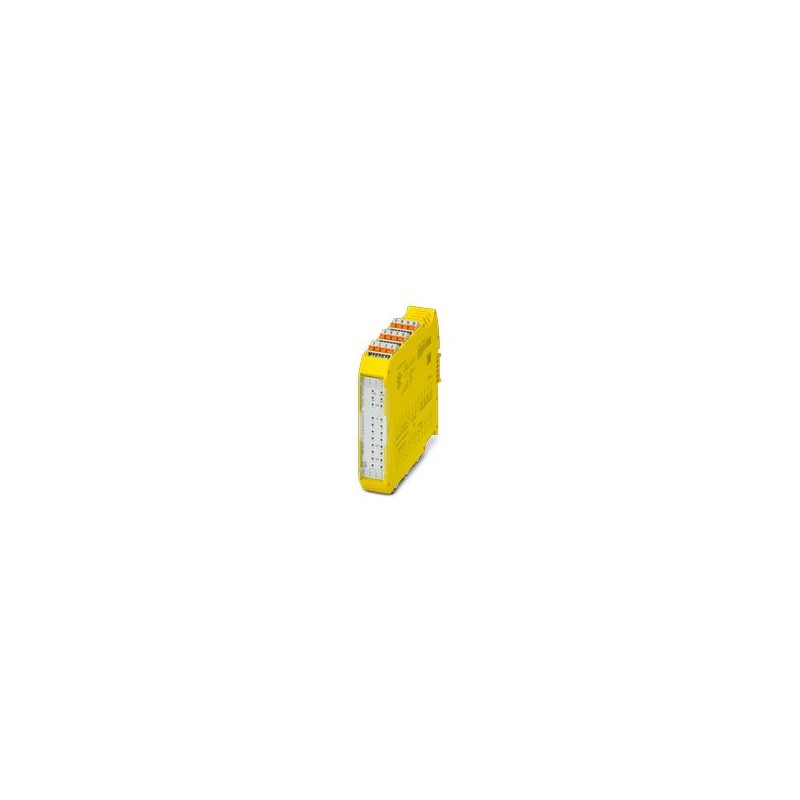

PSR-M-EF1-XC-SDI8-SDO4-DO4-PI 1337850 PHOENIX CONTACT Module d’extension sécurisé avec 8 entrées de sécurité..
PSR-M-EF1-XC-SDI8-SDO4-DO4-PI
1337850
PHOENIX_CONTACT
Module d’extension sécurisé avec 8 entrées de sécurité et 4 sorties de sécurité, 4 entrées de réinitialisation ou 4 sorties de signal, 4 sorties d’horloge, interface TBUS, jusqu’à SIL 3, catégorie 4/PL e, borne enfichable, connecteur TBUS inclus
Module d’extension de sécurité avec 8 entrées et 4 sorties de sécurité, 4 entrées de réinitialisation ou 4 sorties de signal, 4 sorties d’horloge, interface TBUS, jusqu’à SIL 3, Cat. 4/PL e, bloc de jonction enfichable enfichable, connecteur TBUS inclus
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Dispositif de sécurité |
| application | Arrêt d’urgence |
| Grille immatérielle | |
| Porte de sécurité | |
| Arrêt en toute sécurité | |
| Caractéristiques d’isolation | |
| Classe de protection | Iii |
| Fois | |
| Temps de réponse | Voir le manuel d’utilisation |
| Heure de redémarrage | min. 5 s (temps de démarrage) |
| max. 10 s (temps de démarrage) | |
Propriétés électriques
| Dissipation de puissance maximale pour l’état nominal | 7,48 W (avec charge maximale admissible) |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 % |
| Interfaces | TBUS sur rail DIN pour le raccordement au module maître, fourni en standard |
| Dégagements d’air et distances de fuite | |
| Tension d’isolation nominale | 250 V c.a. |
| Tension de surtension/isolation nominale | Isolation de base 4 kV entre l’alimentation 24 V et les E/S vers le boîtier |
| approvisionnement | |
| Désignation | A1/A2 |
| Tension d’alimentation nominale du circuit de commande Us | 19,2 V CC ... 28,8 V c.c. |
| Tension d’alimentation nominale du circuit de commande Us | 24 V DC -20 % / +20 % (fusible externe, généralement 4 A) |
| Courant nominal d’alimentation de commande Is | 50 mA (sorties inactives) |
| Consommation d’énergie à Us | typ. 1,2 W (Puissances inactives) |
| Courant d’appel | 7,5 A (Δt = 0,4 ms à Us) |
| Temps de filtrage | 5 ms (en cas de creux de tension à Us) |
| Circuit de protection | Protection série contre l’inversion de polarité |
Données d’entrée
| Numérique : IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Description de l’entrée | Entrées numériques liées à la sécurité |
| NPN | |
| Nombre d’entrées | 8 |
| Plage de tension d’entrée signal « 0 » | 0 V CC ... 5 V DC (pour un arrêt en toute sécurité) |
| Plage de tension d’entrée signal « 1 » | 11 V CC ... 28,8 V c.c. |
| Signal de plage de courant d’entrée « 0 » | < 0,2 mA |
| Courant d’appel | max. 584,93 mA (Δt = 6 μs) |
| Temps de filtrage | min. 3 ms (réglable) |
| max. 250 ms (réglable) | |
| fréquence d’impulsion d’essai min. ≥ 2 x temps de filtre réglé, fréquence d’impulsion d’essai = 10 ms | |
| Longueur du câble | max. 100 m (par entrée) |
| Résistance globale max. admissible du conducteur | max. 1,2 kΩ (circuit d’entrée et de réinitialisation à Us) |
| Consommation de courant | 3,7 mA (généralement avec Us) |
| max. 4,6 mA (à une tension de commande de 28,8 V DC) | |
| Numérique : Réinitialisation des entrées (FBK) | |
| Description de l’entrée | configurable (en tant que sortie de signal ou entrée de réinitialisation) |
| NPN | |
| Nombre d’entrées | 4 |
| Plage de tension d’entrée signal « 0 » | 0 V CC ... 5 V DC (pour un arrêt en toute sécurité) |
| Plage de tension d’entrée signal « 1 » | 11 V CC ... 28,8 V c.c. |
| Signal de plage de courant d’entrée « 0 » | < 0,2 mA |
| Courant d’appel | max. 791,5 mA (Δt = 10 μs) |
| Temps de filtrage | 250 ms (constante) |
| < 250 ms (largeur d’impulsion d’essai, impulsion d’essai élevée) | |
| > 500 ms (fréquence d’impulsion d’essai, impulsion d’essai élevée) | |
| Longueur du câble | max. 100 m (par entrée) |
| Résistance globale max. admissible du conducteur | 1,2 kΩ (Circuit d’entrée et de réinitialisation à Us) |
| Consommation de courant | 5,7 mA (généralement avec Us) |
| max. 7 mA (à une tension de commande de 28,8 V DC) | |
Données de sortie
| Numérique : O1, O2, O3, O4 | |
| Description de la sortie | Sorties numériques liées à la sécurité |
| PNP, OSSD | |
| CEI 61131-2 type 0,25 (respecter le courant continu limite) | |
| Nombre de sorties | 4 |
| Courant de fuite | max. 4,5 mA (à l’état Bas) |
| Longueur du câble | max. 100 m (par sortie) |
| Charge capacitive max. | max. 820 nF |
| Charge inductive max. | Voir « Circuit de protection » |
| Limitation du courant continu | 400 mA (par voie) |
| 1,6 A (courant total de toutes les sorties numériques sécurisées) | |
| Courant d’appel | max. 600 mA (Δt |
| Tension de sortie nominale | 24 V DC (alimentation via A1) |
| Plage de tension de sortie nominale | 18,6 V CC ... 28,2 V CC (Us- 0,7 V) |
| Fréquence de commutation | max. 1/4 x tCycle[Hz] |
| Tension de sortie à l’arrêt | < 0,3 V |
| Impulsions de test | < 250 μs (largeur d’impulsion d’essai des impulsions d’essai faibles) |
| ≥ 650 ms (fréquence d’impulsion d’essai pour une impulsion d’essai faible) | |
| < 150 μs (largeur d’impulsion d’essai, impulsion d’essai élevée) | |
| ≥ 1,5 s (pouls de test, pouls de test élevé) | |
| Circuit de décharge | Oui, interne |
| Signal : MO1, MO2, MO3, MO4 | |
| Description de la sortie | PNP, CEI 61131-2 Typ 0,1 |
| non lié à la sécurité, configurable (en tant que sortie de signal ou entrée de réinitialisation) | |
| Nombre de sorties | 4 |
| Tension de sortie à l’arrêt | max. 0,1 V |
| tension | 24 V CC (via A1) |
| Courant d’appel maximal | 1,1 A (Δt = 3 s à Us) |
| Limitation du courant continu | 100 mA (par voie) |
| 400 mA (courant total de toutes les sorties de signaux numériques) | |
| Courant de fuite | max. 4,5 mA (à l’état Bas) |
| Fréquence de commutation | max. 1/4 x tCycle[Hz] |
| Protection contre les courts-circuits | Oui (autolimitation à 1.1 A) |
| Longueur du câble | max. 100 m (par sortie) |
| Horloge : T1, T2, T3, T4 | |
| Description de la sortie | PNP, CEI 61131-2 Typ 0,1 |
| Nombre de sorties | 4 |
| tension | 24 V CC (via A1) |
| Courant d’appel maximal | 1,1 A (Δt = 3 s à Us) |
| Limitation du courant continu | 100 mA (par voie) |
| 400 mA (courant total de toutes les sorties) | |
| Impulsions de test | ≤ 250 μs (durée de l’impulsion de test) |
| Fréquence d’essai = 8 x tCycle[Mme] | |
| Protection contre les courts-circuits | Oui (autolimitation à 1.1 A) |
| Longueur du câble | max. 100 m (par sortie) |
| Charge capacitive max. | 470 nF (Composants électroniques) |
| Charge inductive max. | 2,4 mH (Voir « Circuit de protection ») |
| Circuit de décharge | Oui, interne |
Données de connexion
| Technologie de connexion | |
| Enfichables | oui |
| Connexion du conducteur | |
| Méthode de connexion | Connexion enfichable |
| Section du conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Longueur de décapage | 10 mm |
Signalisation
| Affichage de l’état | 1 x LED (verte), 2 x LED (orange) |
| 4 x LED (vert, jaune, rouge) | |
| 12 x LED (jaune) | |
| Affichage de la tension de fonctionnement | 1 x LED verte |
| Indication d’erreur | 2 x LED (rouge) |
taille
| Largeur | 22,61 millimètre |
| hauteur | 107,74 millimètre |
| profondeur | 113,6 millimètre |
Caractéristiques des matériaux
| Matériau de logement | Polyamide PA non renforcé |
Caractéristiques
| Données de sécurité | |
| Catégorie d’arrêt | 0 |
| Données de sécurité : EN ISO 13849 | |
| Niveau de performance (PL) | e (câblage à 2 canaux) |
| d (câblage à 1 canal) | |
| Données de sécurité : CEI 61508 - Forte demande de câblage à 2 voies | |
| Niveau d’intégrité de sécurité (SIL) | 3 |
| Données de sécurité : CEI 61508 - Forte demande de câblage à 1 voie | |
| Niveau d’intégrité de sécurité (SIL) | 2 |
| Données de sécurité : EN IEC 62061 | |
| Niveau d’intégrité de sécurité (SIL) | 3 (câblage à 2 canaux) |
| 2 (câblage à 1 canal) | |
Conditions environnementales et réelles
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Degré de protection min. de l’emplacement de l’inst. | IP54 |
| Température ambiante (fonctionnement) | -10 °C ... 70 °C (observer déclassement) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Altitude maximale | ≤ 2000 m (Au-dessus du niveau de la mer) |
| Humidité de l’air max. admissible (stockage/transport) | 95 % (sans condensation) |
| Humidité relative max. admissible (fonctionnement) | 95 % (sans condensation) |
| Choc | 10g pour Δt = 16 ms (choc continu, 1000 chocs dans chaque direction de l’espace) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g |
Approbations
| après Jésus-Christ | |
| Identification | Conforme à la norme CE |
| Essai de simulation environnementale | |
| Identification | ISA-S71.04 (en anglais) |
| note | G3 |
montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Observer le déclassement |
| Position de montage | verticale ou horizontale |
| Méthode de connexion | Connexion enfichable |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil d'extension |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Oui |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.61 mm |
| Hauteur (EF000040) | 107.74 mm |
| Profondeur (EF000049) | 113.6 mm |
