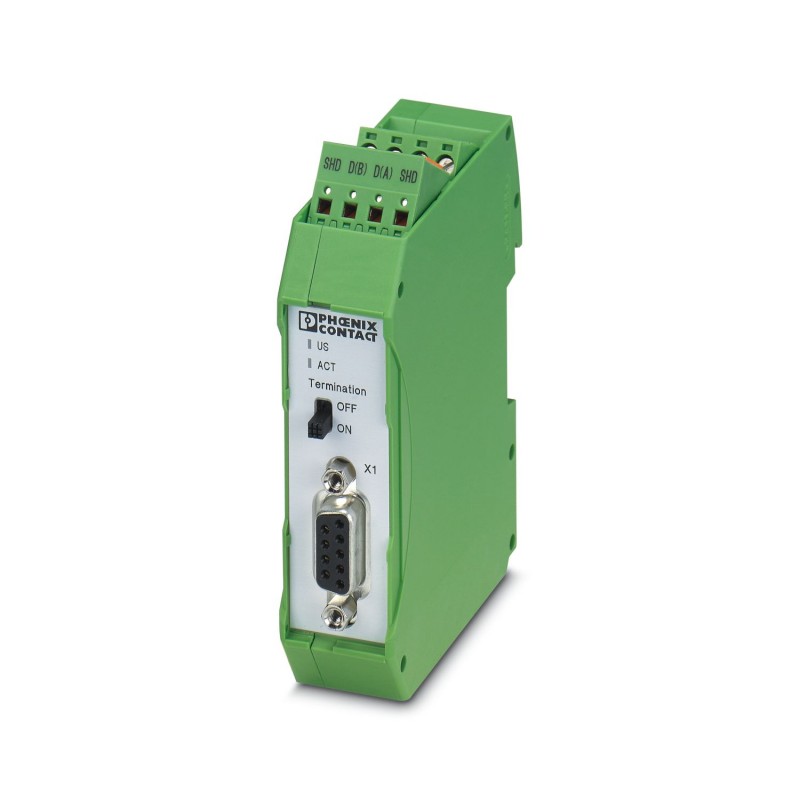

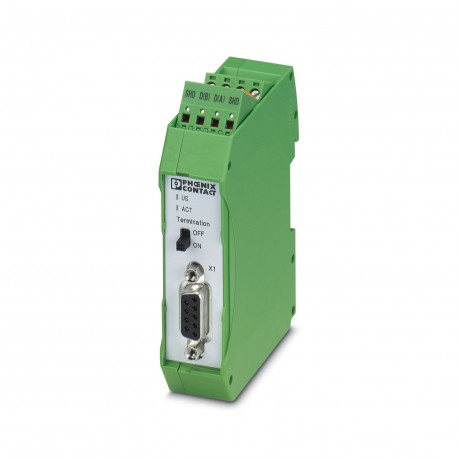

PSI-TERMINATOR-PB-TBUS 2702636 PHOENIX CONTACT Résistance de terminaison
PSI-TERMINATOR-PB-TBUS
2702636
PHOENIX_CONTACT
Résistance de terminaison
Résistance d’arrêt active pour les systèmes de bus PROFIBUS et RS-485, alimentation redondante, routage de la tension d’alimentation dans un connecteur de bus pour rail symétrique, séparation galvanique, terminaison séparable et interface de programmation intégrée
Résistance de terminaison active pour systèmes de bus PROFIBUS et RS-485, alimentation en tension redondante, répartition complète de la tension d'alimentation via des connecteurs sur profilé, isolation galvanique, terminaison commutable, interface de programmation intégrée
Antennes et technique des satellites > Résistance de terminaison
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Résistance de terminaison |
| MTTF | 3305 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 1923 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 911 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique | RS-485 // VCC |
| Puissance dissipée maximale en condition nominale | 0,24 W |
| Tension d'essai interface de données/alimentation | 1,5 kV AC (50 Hz, 1 min.) |
| Alimentation | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Tension nominale d'alimentation | 24 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Courant absorbé typique | 10 mA (24 V DC, aucun consommateur sur le D-SUB) |
| 60 mA (24 V DC, consommation de courant de 150 mA sur le D-SUB) | |
| Courant max. absorbé | 12 mA (18 V DC, aucun consommateur sur le D-SUB) |
| 77 mA (18 V DC, consommation de courant de 150 mA sur le D-SUB) | |
| Fonction | |
| Indicateurs d'état et de diagnostic | LED : US (alimentation en tension), ACT (activité de données) |
| Alimentation | |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 12 |
| Longueur à dénuder | 7,00 mm |
| Couple de serrage | 0,6 Nm ... 0,8 Nm |
| Signal | Modbus |
| PROFIBUS | |
| Données: PROFIBUS selon CEI 61158, cordon à 2 fils RS-485 | |
| Débit série | ≤ 12 Mbits/s |
| Type de raccordement | D-SUB 9, MINICONNEC |
| Couple de serrage | 0,4 Nm (Interface D-SUB) |
| Distance de transmission | ≤ 1200 m (en fonction de la vitesse de transmission et du type de câble) |
| Résistance terminale | 390 Ω |
| 220 Ω | |
| 390 Ω (activable) | |
| Point de connexion unifilaire rigide | 0,2 mm² ... 1,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG souple max. | 16 |
| Section de conducteur souple AWG min. | 24 |
| Point de connexion unifilaire rigide AWG maxi | 16 |
| Point de connexion unifilaire rigide AWG mini | 24 |
| Longueur à dénuder | 8 mm |
| Tension nominale de sortie | 5 V DC |
| Dessin coté |  |
| Largeur | 22,5 mm |
| Hauteur | 92 mm |
| Profondeur | 73 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | PA 6.6-FR |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| ≤ 2000 m (Restrictions pour applications ATEX) | |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | ≤ 80 kPa (En cas d'utilisation en zone Ex 2) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIF16ATEX2702636X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge dans l'air | ± 8 kV (Sévérité de contrôle 3) |
| Décharge indirecte | ± 6 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2,2 kV (Sévérité de contrôle 3) |
| Signal | ± 2,2 kV (Sévérité de contrôle 3) |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV (sym./asym.) |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Séparation CC (EF002432) | Non |
| Résistance (EF002431) | 390 Ohm |
