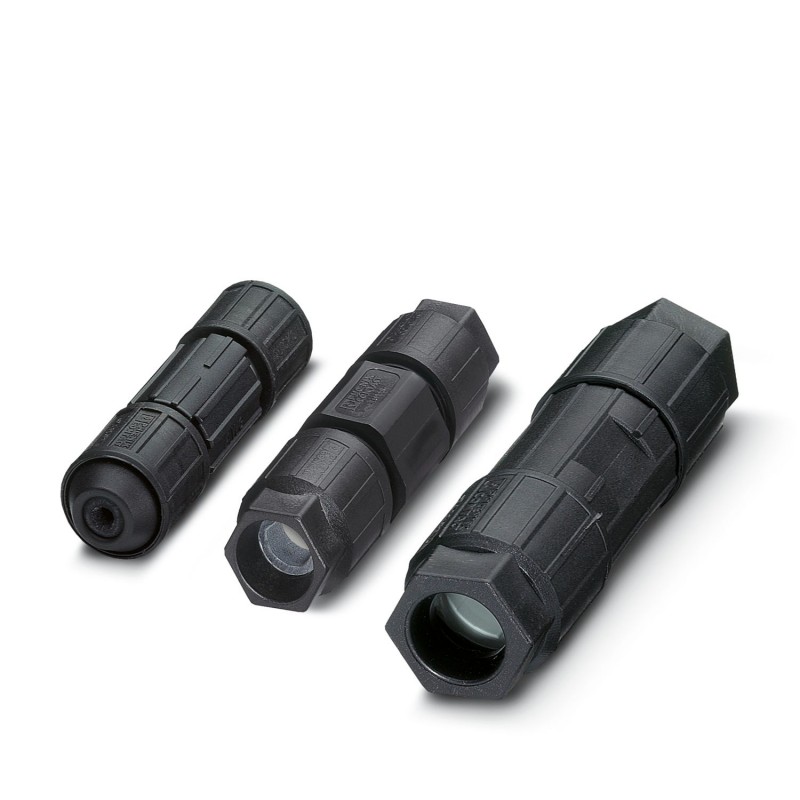

Q 0,75/4IDC/18-18KU-KU BK 1642140 PHOENIX CONTACT Prolongateur de câble
Q 0,75/4IDC/18-18KU-KU BK
1642140
PHOENIX_CONTACT
Prolongateur de câble
Épisseuses de câbles, connexion QUICKON, 0,34 mm² ... 0,75 mm², 250 V, 9 A, noir, diamètre extérieur du câble : 4 mm ... 8 mm, connexion rapide QUICKON
Connecteur de câble, type de raccordement: Raccordement IDC, 0,34 mm2 ... 0,75 mm2, 250 V, 9 A, noir, codage: non, diamètre extérieur du câble: 4 mm ... 8 mm
Installations électriques intérieures enfichables > Connecteur pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Prolongateur de câble |
| Nombre de pôles | 4 |
| Repérage des points de connexion | 1, 2, 3, 4 |
| Nombre de connexions | 4 |
| Nombre de raccordements par pôle | 1 |
| Détrompage | non |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 15 mm |
| Hauteur | 15 mm |
| Longueur | 67,5 mm |
| Diamètre | 15 mm |
| Technologie de raccordement | |
| Nombre de raccordements de câbles de même section | max. 10 |
| Raccordement du conducteur | |
| Couple de serrage | 1,2 Nm |
| Couple de serrage Écrou de verrouillage | 1,2 Nm |
| Ouverture de clé Écrou de verrouillage | 15 mm |
| Ouverture de clé Porte-contacts | 15 mm |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Tension de tenue aux chocs assignée (III/2) | 4 kV |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Courant de référence | 9 A |
| Résistance de contact | ≤ 5 mΩ |
| Tension de dimensionnement (II/2) | 500 V |
| Tension de dimensionnement (III/2) | 400 V |
| Tension de référence (III/3) | 250 V |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 400 V AC |
| 400 V DC | |
| Intensité nominale IN | 9 A |
| Couleur | noir (RAL 9005) |
| Matériau Boîtier | PA |
| Matériau Contact | Acier |
| Matériau Surface des contacts | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant de fil | PVC / PE / TPE / caoutchouc |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
| Diamètre extérieur du câble | 4 mm ... 8 mm |
| Diamètre de fil avec isolation | 1,3 mm ... 2,6 mm |
| Repérage des points de connexion | 1, 2, 3, 4 |
| Matériel Isolant du fil | PVC / PE |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Résistance aux chocs | IK06 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Caractéristique | Valeur |
|---|---|
| Diamètre de câble (EF002356) | 4 mm |
| Section transversale du raccordement (monofilaire) (EF009691) | 0.5 mm² |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1642140-Q 0,75/4IDC/18-18KU-KU BK | 116 Kbytes |
|
