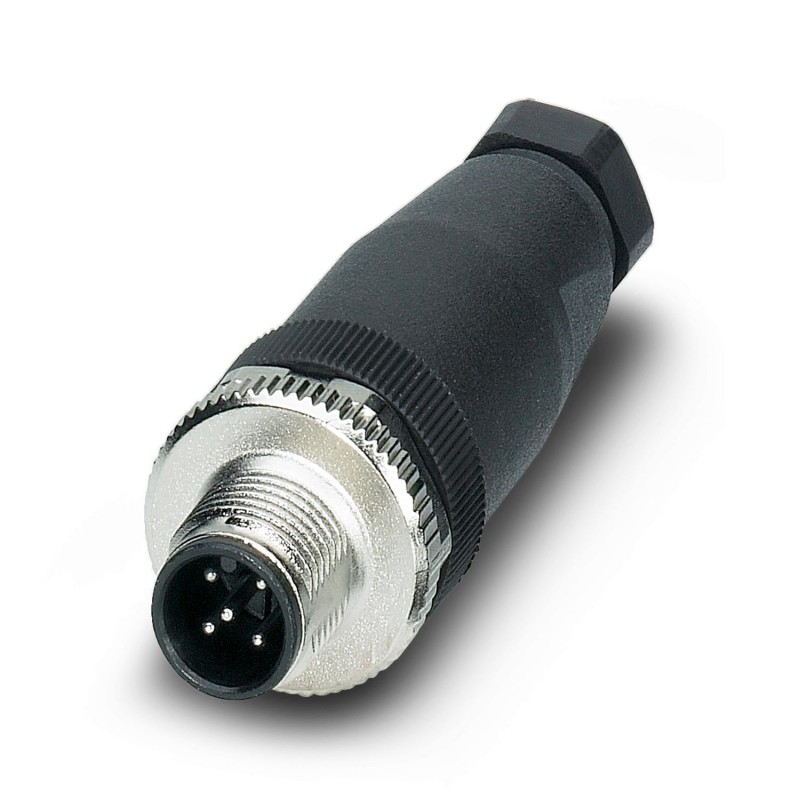

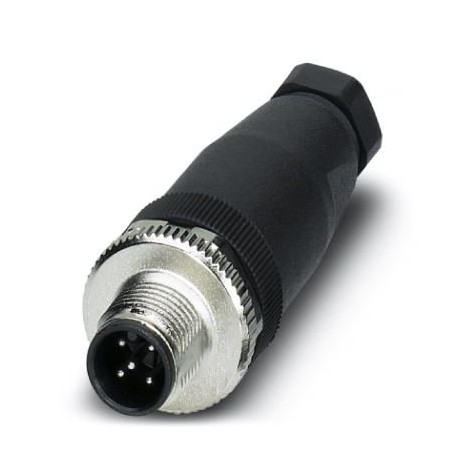

SACC-M12MS-5CON-PG 7-M 1663116 PHOENIX CONTACT Connecteur
SACC-M12MS-5CON-PG 7-M
1663116
PHOENIX_CONTACT
Connecteur
Connecteur, Universel, 5 pôles, connecteur mâle droit M12, codé A, Raccord à vis, matériau de moletage : Zinc moulé sous pression, nickelé, presse-étoupe Pg7, diamètre du câble 4 mm ... 6 millimètre
Connecteur, Universel, 5 positions, Fiche droite M12, codage : A, Raccord à vis, matériau de la molette : Zinc moulé sous pression, nickelé, presse-étoupe Pg7, diamètre extérieur du câble 4 mm ... 6 millimètre
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1663116 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 21 (C-2-2017) |
| GTIN | 4017918116583 |
| Poids par pièce (hors emballage) | 0,023 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre de boîtier | 20 mm |
|---|---|
| Longueur | 60 mm |
| Diamètre extérieur du câble | 4 mm ... 6 mm |
| Longueur de gaine à dénuder | 20 mm |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V DC |
| 48 V AC | |
| Nombre de pôles | 5 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement vissé |
| Section du conducteur | 0,25 mm² ... 0,75 mm² (sans embout) |
| 0,14 mm² ... 0,75 mm² (avec embout) | |
| 0,25 mm² ... 0,75 mm² (rigide) | |
| Section du conducteur AWG | 24 ... 18 (sans embout) |
| 26 ... 20 (avec embout) | |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,2 Nm (Bornes à vis) | |
| 0,8 Nm ... 1 Nm (Vis de pression) | |
| Visser l'isolant mâle pour capot passe-câble jusqu'à la butée | |
| Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | CuSnZn |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | PA |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Pour diamètre externe de câble (EF009475) | 4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.25 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.25 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.25 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1663116-SACC-M12MS-5CON-PG 7-M | 130 Kbytes |
|
