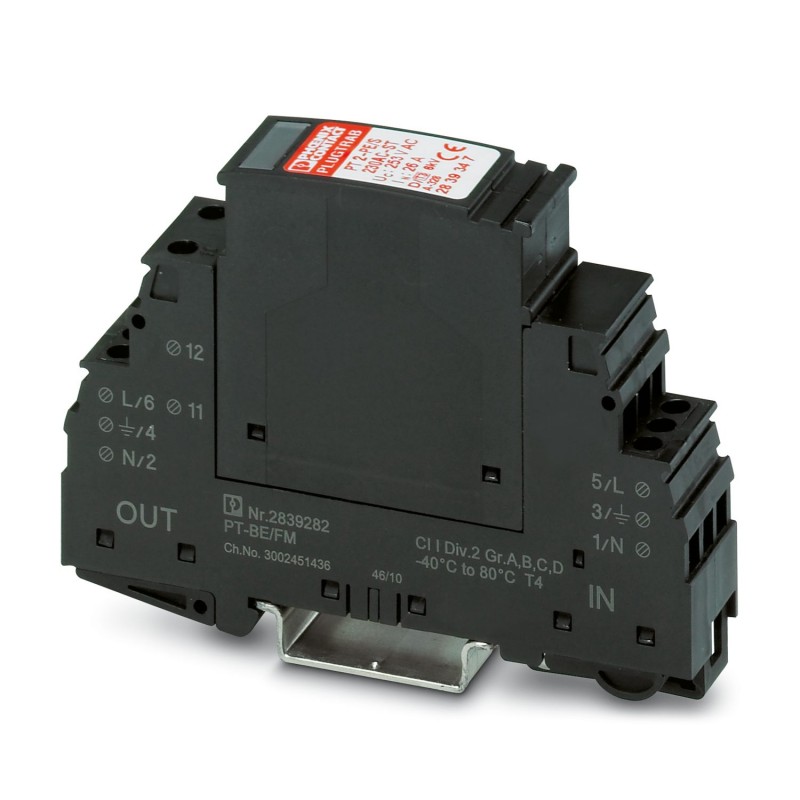

PT 2-PE/S-24AC/FM 2800457 PHOENIX CONTACT Dispositif de protection antisurtension type 3
PT 2-PE/S-24AC/FM
2800457
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Parafoudre enfichable de type 3 (protection d'appareil) pour réseaux d'alimentation monophasés avec N et PE séparés (système à 3 fils : L1, N, PE), avec contact de signalisation à distance.
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | Ne convient pas aux installations avec pôle plus mis à la terre ! |
| Type de produit | Protection d'appareil |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Classe d'essai CEI | III |
| T3 | |
| Types EN | T3 |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Contact NF |
| Tension de service maximale UmaxAC | 250 V |
| Tension de service maximale UmaxDC | 50 V |
| Courant de service maximal Imax | 3 A AC |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 90 mm |
| Profondeur | 65,5 mm |
| Graduation | 1 UL |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
| Sens de l'action | 1L-N & N-PE |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Tension permanente maximale UC | 34 V AC |
| 44 V DC | |
| Courant de charge nominal IL | 26 A (30 °C) |
| Courant résidual IPE | ≤ 1 µA |
| Consommation de puissance en veille PC | ≤ 60 mVA |
| Courant nominal de décharge In(8/20) µs (L-N) | 1 kA |
| Courant nominal de décharge In(8/20) µs (L-PE) | 1 kA |
| Courant nominal de décharge In(8/20) µs (L/N-PE) | 1 kA |
| Niveau de protection en tension Up(L-N) | ≤ 180 V |
| Niveau de protection en tension Up(L-PE) | ≤ 550 V |
| Niveau de protection Up(L/N-PE) | ≤ 550 V |
| Tension résiduelle pour In | ≤ 180 V |
| ≤ 120 V | |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 25 A (gL) |
| 25 A (MCB B/C) | |
| Protection contre les courts-circuits IPavec une protection max. en amont (effective) | 1,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | CEI 60664-1 |
| Normes | |
| Normes/Prescriptions | CEI 61643-1 |
| EN 61643-11/A11 | |
| UL 1449 | |
| CEI 61643-1 | |
| EN 61643-11/A11 | |
| Normes/prescriptions | CEI 61643-1 |
| Remarque | 2005 |
| Normes/prescriptions | EN 61643-11/A11 |
| Remarque | 2007 |
| Normes/prescriptions | UL 1449 ed. 3 |
| Type de montage | Profilé : 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2800457 - PT 2-PE/S-24AC/FM | 1 Mbytes |
 |
| Fiche technique 2: 2800457 - PT 2-PE/S-24AC/FM | 86 Kbytes |
|
| Catalogue complet 1: 2800457 - PT 2-PE/S-24AC/FM | 11 Mbytes |
|
