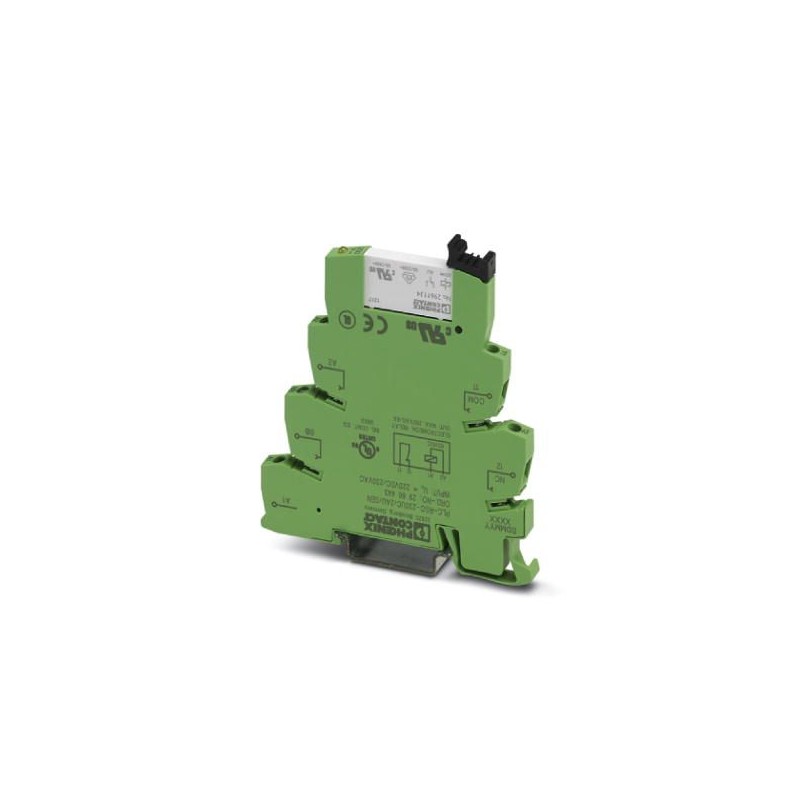

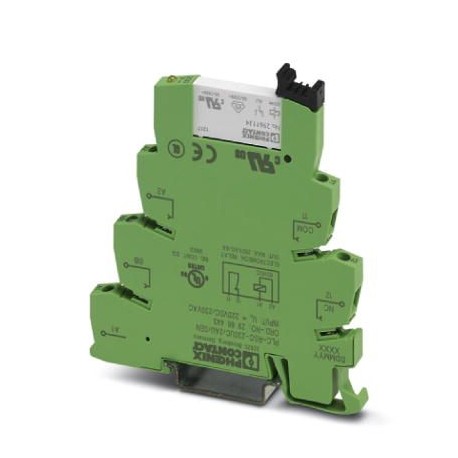

PLC-RSC-230UC/ 2AU/SEN 2966443 PHOENIX CONTACT Module à relais
PLC-RSC-230UC/ 2AU/SEN
2966443
PHOENIX_CONTACT
Module à relais
INTERFACE PLC pour les fonctions d’entrée, composée d’un bornier de base PLC-BSC.../SEN avec raccord à vis et d’un relais miniature enfichable avec contact doré multicouche, pour montage sur rail NS 35/7,5, 1 contact normalement fermé, tension d’entrée 230 V AC/220 V DC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2966443 |
|---|---|
| Unité de conditionnement | 10 pcs |
| GTIN | 4017918160128 |
| Poids par pièce (hors emballage) | 0,035 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| 220 V DC | |
| Courant d'entrée typique pour UN | 3,2 mA |
| Circuit de protection | Pont redresseur |
| Témoin de présence de la tension de service | oui |
| Puissance dissipée en condition nominale | 0,74 W |
Côté contact
| Type de contact | 1 contact NF |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | alliage Ag, plaqué or |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 100 mV |
| Courant de commutation minimal | 1 mA |
| Courant d'enclenchement maximal | 50 mA |
| Intensité permanente limite | 50 mA |
| Puissance de coupure (charge ohmique) max. | 1 W (pour 24 V DC) |
Partie contact (avec couche d'or endommagée)
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
|---|---|
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 40 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,1 A (à 220 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 230 V, AC15) |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 179.4 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 179.4 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 179.4 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 1 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Or |
| Courant nominal (EF000001) | 0.0032 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
