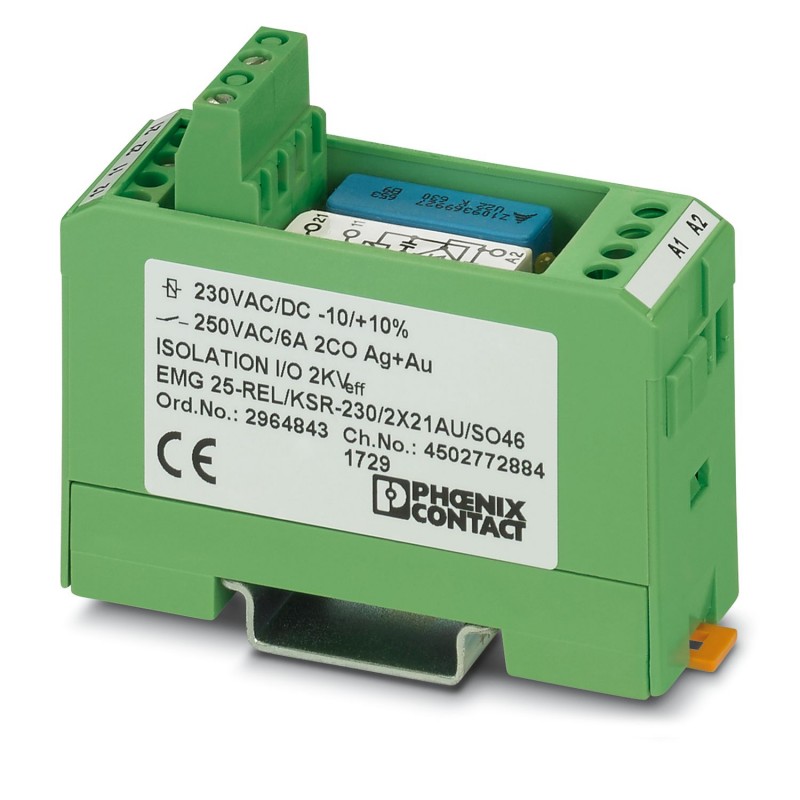

EMG 25-REL/KSR-230/2X21AU/SO46 2964843 PHOENIX CONTACT Module à relais
EMG 25-REL/KSR-230/2X21AU/SO46
2964843
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module à relais
Interfaces de relais d’interférence parasites côté commande, avec mini-relais de commutation soudés, contacts (Au) : petites puissances, 2 contacts commutés, tension d’entrée 230 V AC
Interfaces de relais enfichables pour la protection contre les interférences du côté de la commande, avec relais de commutation miniature soudé, contacts (Au) : petites charges, 2 contacts inverseurs, tension d’entrée 230 V AC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2964843 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 109 (IF-2005) |
| GTIN | 4017918156947 |
| Poids par pièce (hors emballage) | 0,073 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 40 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC/DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Courant d'entrée typique pour UN | 18 mA |
| Temps d'amorçage typique | 10 ms |
| Temps de retombée typique | 8 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Protection antisurtension Varistance | |
| Circuit RC Circuit RC | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 4,14 W |
Côté contact
| Type de contact | Contact simple, 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | Ag, flash d'or |
| Tension de commutation maximale | 24 V AC/DC |
| Courant d'enclenchement maximal | 0,2 A |
| Intensité permanente limite | 0,5 A |
| Puissance de coupure (charge ohmique) max. | 5 W |
Partie contact (avec couche d'or endommagée)
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
|---|---|
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 5 A |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durée de vie mécanique | env. 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 72,83 g |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| CEI 60664 A | |
| DIN VDE 0110 | |
| DIN VDE 0109-11, projet | |
| CEI 60255/DIN VDE 0435 (parties pertinentes) | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 207 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 207 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 207 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Or |
| Courant nominal (EF000001) | 0.018 A |
| Largeur (EF000008) | 25 mm |
| Hauteur (EF000040) | 75 mm |
| Profondeur (EF000049) | 62.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
