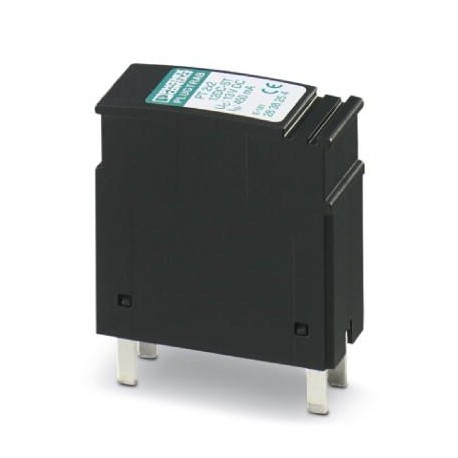

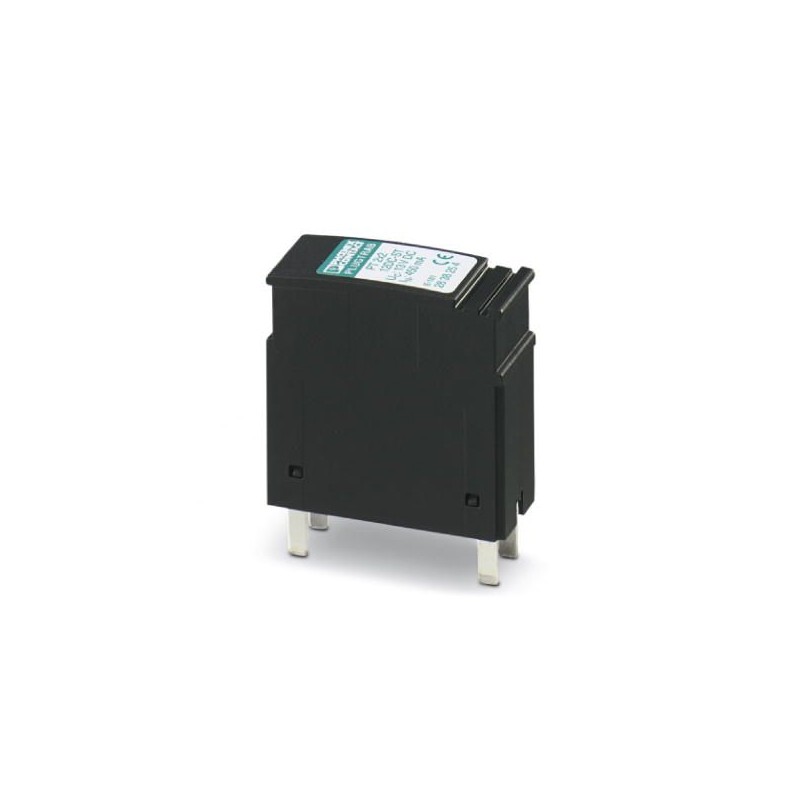

PT 2X2-12DC-ST
2838254
PHOENIX_CONTACT
10
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2838254 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 99 (C-4-2017) |
GTIN | 4017918182663 |
Poids par pièce (hors emballage) | 0,026 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Hauteur | 44,8 mm |
---|---|
Largeur | 17,5 mm |
Profondeur | 51,7 mm |
Pas | 1 UL |
Hauteur module complet | 90 mm |
Largeur module complet | 17,7 mm |
Profondeur module complet | 65,5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Indice de protection | IP20 |
Matériau du boîtier | PA 6.6 |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir |
Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
CEI 60664-1 | |
Type de montage | sur embase |
Type | Connecteur mâle |
Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tension nominale UN | 12 V DC |
Tension permanente maximale UC | 13 V DC |
9 V AC | |
Courant de référence | 450 mA (45 °C) |
Courant utile de service ICpour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 1 µA (avec PT 2X2+F-BE) |
≤ 4 µA | |
Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA (par circuit) |
Courant de décharge global Itotal(8/20) µs | 20 kA |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 20 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 18 V |
Limitation de la tension de sortie (10/700) µs (fil-terre) | ≤ 450 V |
Limitation de la tension de sortie (10/700) µs (fil-masse du signal) | ≤ 18 V |
Tension résiduelle pour In(fil-fil) | ≤ 18 V |
Tension résiduelle avec In (fil-masse du signal) | ≤ 450 V |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 23 V |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | 0,5 dB (≤ 600 kHz) |
Perte d'insertion aE, asym. | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 3 MHz |
Capacité (fil-fil) | 3 nF |
Résistance en série | 2,2 Ω |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
D1 - 2,5 kA |
Type de raccordement | Raccordement vissé (en relation avec une embase) |
---|---|
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 12 |
