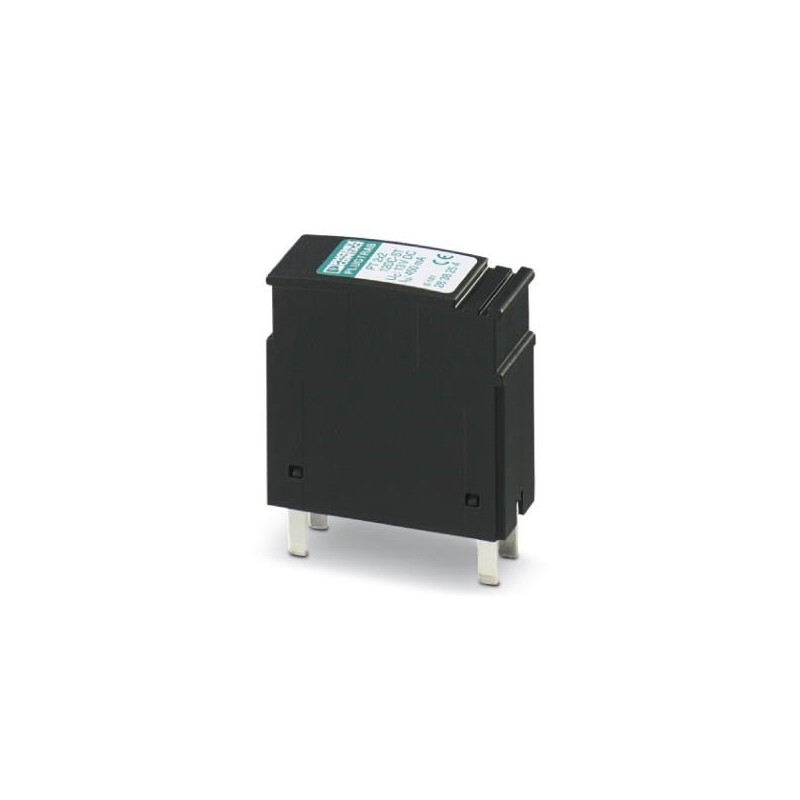

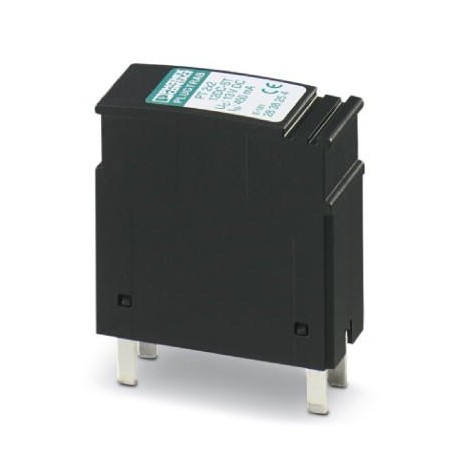

PT 2X2-12DC-ST
2838254
PHOENIX_CONTACT
10
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2838254 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CL2111 - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 99 (C_4_2017) |
GTIN | 4017918182663 |
Peso per pezzo (confezione esclusa) | 25,790 g |
Numero tariffa doganale | 85363010 |
Paese di origine | DE (Germania) |
Altezza | 44,8 mm |
---|---|
Larghezza | 17,5 mm |
Profondità | 51,7 mm |
Unità del passo | 1 TE |
Altezza modulo completo | 90 mm |
Larghezza modulo completo | 17,7 mm |
Profondità modulo completo | 65,5 mm |
Materiale custodia | PA 6.6 |
---|---|
Classe di combustibilità a norma UL 94 | V-0 |
Colore | nero |
Norme per distanze in aria e superficiali | VDE 0110-1 |
IEC 60664-1 | |
Tipo di montaggio | sull’elemento base |
Tipo | maschio |
Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Classe di prova IEC | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tensione nominale UN | 12 V DC |
Massima tensione permanente UC | 13 V DC |
9 V AC | |
Corrente di dimensionamento | 450 mA (45 °C) |
Corrente attiva di esercizio ICa UC | ≤ 5 µA |
Corrente conduttori di terra IPE | ≤ 1 µA (con PT 2X2+F-BE) |
≤ 4 µA | |
Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA (per conduttore) |
Corrente dispersa Itotal(8/20) µs | 20 kA |
Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 20 V |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V |
Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 18 V |
Limitazione di tensione in uscita (10/700) µs (filo-terra) | ≤ 450 V |
Limitazione di tensione in uscita (10/700) µs (massa segnale fili) | ≤ 18 V |
Tensione residua con In(conduttore-conduttore) | ≤ 18 V |
Tensione residua in In (fili-massa segnale) | ≤ 450 V |
Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 23 V |
Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
Attenuazione d’inserzione aE, simm. | 0,5 dB (≤ 600 kHz) |
Attenuazione d’inserzione aE, asimm. | |
Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 3 MHz |
Capacità (filo-filo) | 3 nF |
Resistenza in serie | 2,2 Ω |
Segnalazione protezione contro le sovratensioni guasta | nessuna |
Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
D1 - 2,5 kA |
Collegamento | Connessione a vite (insieme all’elemento base) |
---|---|
Filettatura | M3 |
Coppia di serraggio | 0,8 Nm |
Lunghezza di spelatura | 8 mm |
Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
Sezione conduttore AWG | 24 ... 12 |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PHOENIX CONTACT-2838254-PT 2X2-12DC-ST | 126 Kbytes |
