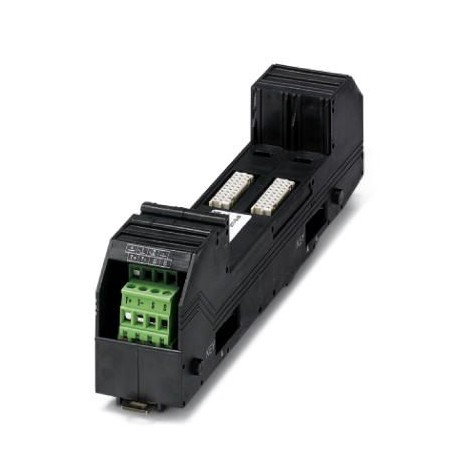

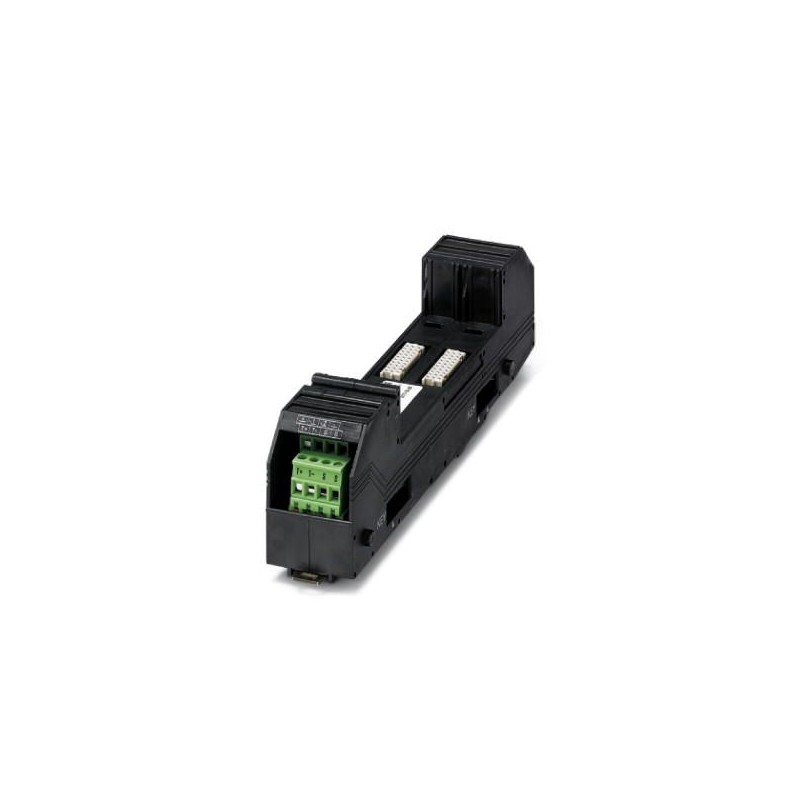

FB-PS-BASE/EX 2316145 PHOENIX CONTACT Répartiteur de puissance
FB-PS-BASE/EX
2316145
PHOENIX_CONTACT
Répartiteur de puissance
Porteur pour connecteur d’alimentation de tension de bus de terrain. Avec redondance lorsque 2 connecteurs ont été installés. La redondance est maintenue par des bus d’alimentation internes à travers plusieurs dispositifs porteurs. Un autre bus interne permet l’indication à distance.
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2316145 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 517 (C-6-2017) |
| GTIN | 4046356619974 |
| Poids par pièce (hors emballage) | 0,329 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 95 % (pas de condensation) |
| Indice de protection | IP20 (si D-FB-PS est installé) |
Généralités
| Emplacement pour le montage | sur profilé horizontal NS 35 selon EN 60715 |
|---|---|
| Poids net | 329,1 g |
| Conformité | Conformité CE |
| Fieldbus Foundation | FF-831 |
Alimentation
| Section de conducteur souple max. | 2,50 mm² |
|---|---|
| Section de conducteur souple min. | 0,20 mm² |
| Section de conducteur rigide max. | 2,50 mm² |
| Section de conducteur rigide min. | 0,20 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 30 |
Interface série
| Interface 1 | Câblage discret |
|---|---|
| Interface | Système hôte |
| Nombre de connexions | 4 |
| Type de raccordement | Bloc de jonction |
| Couple de serrage | 0,4 Nm ... 0,6 Nm |
| Inductance Li | 17,6 mH (Ligne principale et hôte) |
| Tension de sortie max. Uo | 30 V DC (Ligne principale et hôte) |
Normes et spécifications
| Type de contrôle | Résistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3 |
|---|---|
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| CEI 61158-2 | |
| NE21 | |
| EN 61326 | |
| Conformité | Conformité CE |
| Fieldbus Foundation | FF-831 |
| ATEX | Sira 11ATEX4216X; II 3 G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 11.0097X; Ex nA nC IIC T4 Gc |
| CSA, États-Unis/Canada | Class I, Div. 2, Groups A, B, C, D; Ex nA nC IIC T4 Class I, Zone 2, AEx nA nC IIC T4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127242692eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242611eCl@ss 8.027242692eCl@ss 9.027242692
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316145-FB-PS-BASE/EX | 105 Kbytes |
|
