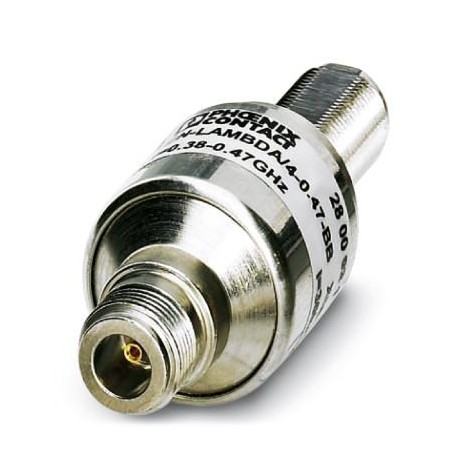

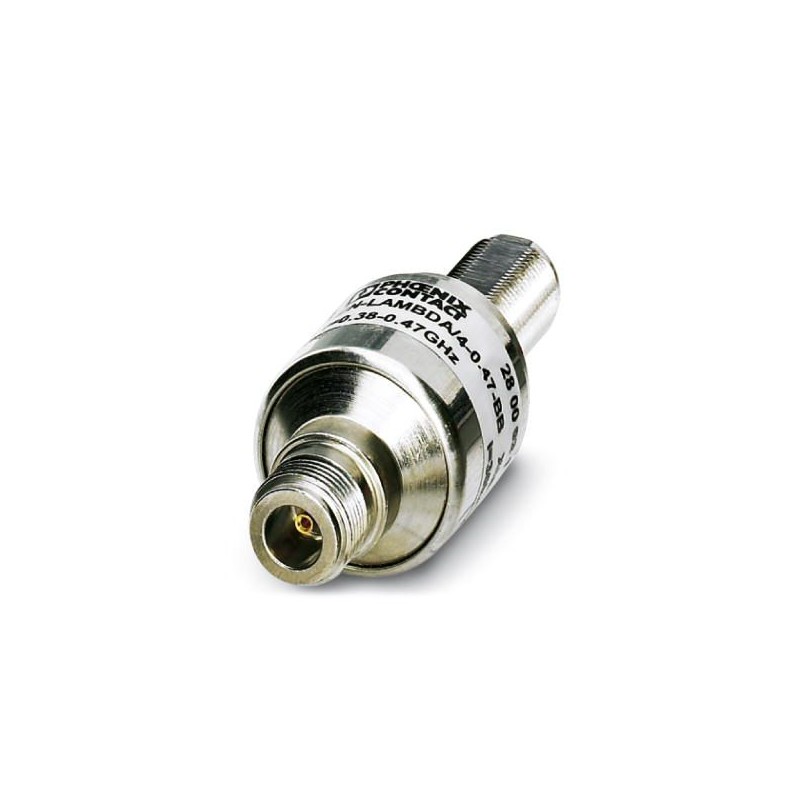

CN-LAMBDA/4-0.47-BB 2800021 PHOENIX CONTACT Dispositif de protection antisurtension
CN-LAMBDA/4-0.47-BB
2800021
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800021 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 178 (C-4-2017) |
| GTIN | 4046356367943 |
| Poids par pièce (hors emballage) | 0,188 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 90 °C |
|---|---|
| Indice de protection | IP68 |
Généralités
| Matériau du boîtier | Laiton (CuZn) |
|---|---|
| Coloris | nickel |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Courant de référence | 5 A (25 °C) |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 20 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 20 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | ≤ 15 kA |
| Courant de décharge global Itotal(8/20) µs | 30 kA |
| Courant de décharge global Itotal(10/350) µs | 15 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 30 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-blindage) | 30 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 55 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 55 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 55 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 55 V (6 kV / 3 kA) |
| Niveau de protection Up(fil-terre) | ≤ 95 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-blindage) | ≤ 95 V (C2 - 10 kV / 5 kA) |
| Perte d'insertion aE, asym. | typ. 0,05 dB (≤ 0,10 dB) |
| Plage de fréquence | 380 MHz ... 470 MHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,05 (≤ 1,15) |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | ≤ 800 W |
| ≤ 4 kW (peak) | |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| Résistance aux courants de choc (fil-blindage) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Connecteur N |
|---|---|
| Type de raccordement IN | Connecteur femelle N |
| Type de raccordement OUT | Connecteur femelle N |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800021-CN-LAMBDA/4-0.47-BB | 103 Kbytes |
|
