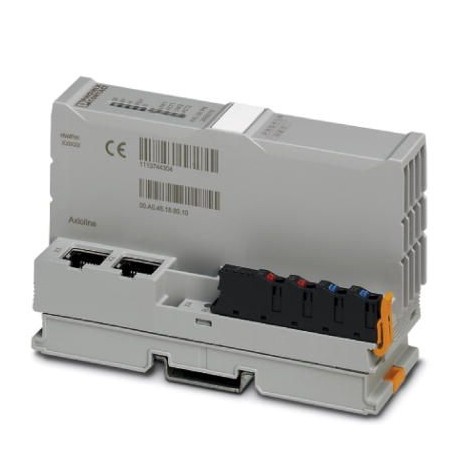

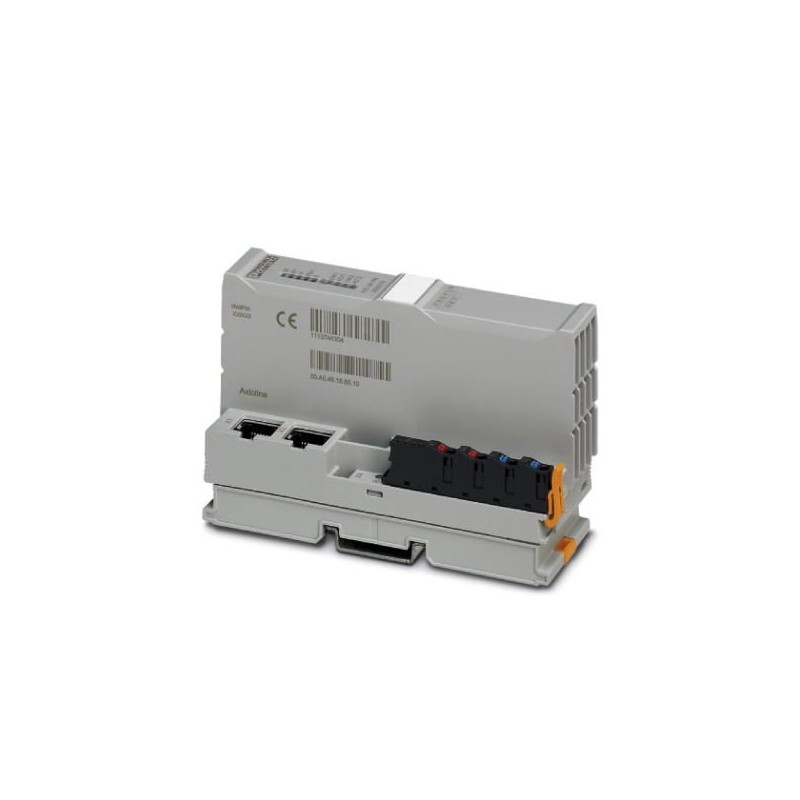

AXL BK PN 2688019 PHOENIX CONTACT Coupleur de bus
AXL BK PN
2688019
PHOENIX_CONTACT
Coupleur de bus
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2688019 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 150 (C-8-2013) |
| GTIN | 4046356501613 |
| Poids par pièce (hors emballage) | 0,196 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 40 mm |
| Hauteur | 123,6 mm |
| Profondeur | 75 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteur Axioline F |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
Interfaces
| Dénomination | PROFINET |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45, auto-négociation et auto-crossing |
| Vitesse de transmission | 100 MBit/s (Duplex intégral) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Dénomination | Bus local Axioline F |
| Type de raccordement | Raccordement pour module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
| Dénomination | Service |
| Type de raccordement | IFS-USB-PROG-ADAPTER |
Limites du système du coupleur de bus
| Nombre de données de process | 1485 Octet (Selon la direction des données) |
|---|---|
| Nombre d'unités connectées supportées | max. 63 (par station) |
| Nombre d'abonnés raccordés au bus local | max. 63 |
Alimentation du bloc électronique
| Courant absorbé | max. 600 mA (à partir de à UBK) |
|---|---|
| typ. 86 mA (à partir de à UBK) | |
| Puissance dissipée | typ. 2 W ((sans E/S)) |
Potentiels Axioline
| Dénomination | Alimentation en tension logique UL (à partir d'UL, l'alimentation du bus local Axioline F UBus est générée) |
|---|---|
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 600 mA (avec 2 A sur UBus pour les E/S et UL = 24 V) |
| Consommation de puissance | max. 14,4 W (avec 2 A de charge sur UBus pour les E/S) |
| Dénomination | Alimentation du bus local Axioline F (UBus) |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Alimentation | 2 A |
| Dénomination de la protection | Protection antisurtension de la tension d'alimentation |
| Protection contre l'inversion de polarité de la tension d'alimentation |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242608eCl@ss 6.027242608eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-2688019-AXL BK PN | 153 Kbytes |
 |
