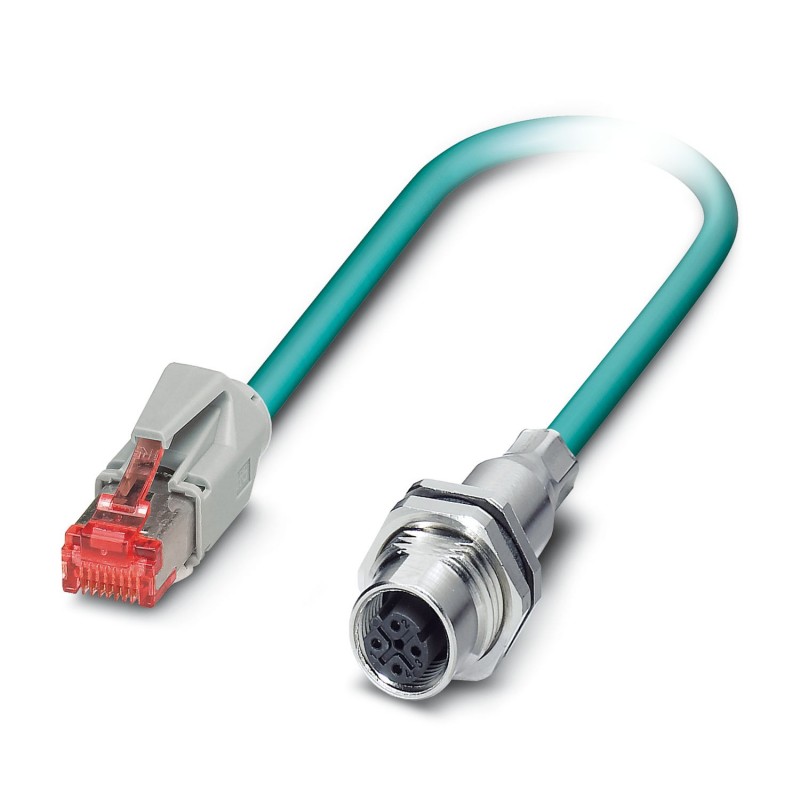

NBC-M12FSBPS-R4AC-93E/0,5-OR 1408357 PHOENIX CONTACT Câble de réseau
NBC-M12FSBPS-R4AC-93E/0,5-OR
1408357
PHOENIX_CONTACT
Câble de réseau
Câble Ethernet prêt à l’emploi, CAT5e, blindé, 2 paires, flexible AWG 26 (7 fils), RAL 5021 (bleu aqua), support intégré M12 femelle, montage mural SPEEDCOM/montage boulonné sur connecteur RJ45/IP20 mâle, Ligne, longueur 0,5 m
Câble Ethernet assemblé, CAT5e, blindé, 2 paires, AWG26 flexible (7 fils), RAL 5021 (bleu marin), prise de montage encastrée M12, montage arrière/vis SPEEDCON sur prise RJ45/IP20, ligne, 0,5 m de longueur
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1408357 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356804196 |
| Numéro du tarif douanier | 85444290 |
Caractéristiques mécaniques
| Nombre de pôles | 4 |
|---|---|
| Blindé | oui |
| Cycles d'enfichage | ≥ 100 |
| Diamètre du câble | 6,70 mm |
| Sortie du câble | droite |
| Structure de câble | 2x2xAWG26/7; SF/UTP |
| Indice de protection | IP20 |
| Nombre de sorties de câble | 1 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (câble, pose fixe) |
|---|---|
| -5 °C ... 60 °C (câble, pose souple) |
Indications concernant les matériaux
| Gaine extérieure, matériau | PUR |
|---|---|
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
Caractéristiques électriques
| Tension de référence (III/3) | 72 V (DC) |
|---|---|
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
Caractéristiques de ligne
| Type de câble | Ethernet |
|---|---|
| Structure de câble | 2x2xAWG26/7 PIMF |
| Section du conducteur | 2x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,15 mm |
| Diamètre du fil avec isolant | ≤ 1,05 mm |
| Diamètre extérieur du câble | 6,7 mm |
| Coloris des fils | blanc/orange-orange, blanc/vert-vert |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Support de transmission | Cuivre |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 150 Ω/km |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Capacité en service | 42 pF |
| Impédance d'onde | 100 Ω ±5 % (pour 100 MHz) |
| Vitesse du signal | 0,72 c |
| Effet d'écran | 60 dB (jusqu'à 1000 MHz) |
| Résistance de liaison | 5,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | max. 125 V |
| Tension d'essai câble | 1000 V |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE cellulaire |
| Matériau conducteur | Cordon Cu nu |
| Poids du câble | 42 kg/km |
| Rayon de courbure minimal, pose souple | 34 mm |
| Propriétés particulières | exempt de substances néfastes à l'application d'enduits |
| Résistance à la propagation des flammes | selon CEI 60332-2-2 |
| Absence d'halogène | selon CEI 60754-1/2 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | Résistant aux microbes selon VDE 0282, partie 10 |
| Résistant à l'hydrolyse selon DIN 53504 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -10 °C ... 50 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127269200eCl@ss 6.027269200eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 0.5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Courant assigné In (EF008250) | 2 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | Autre |
