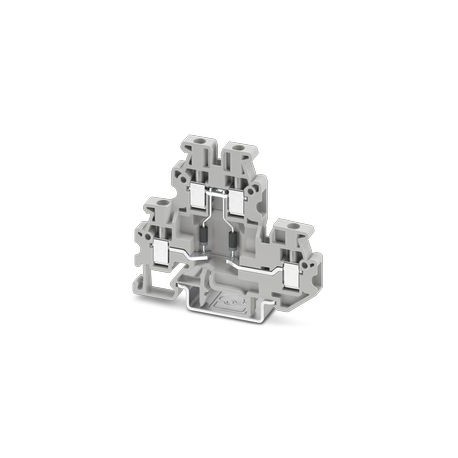

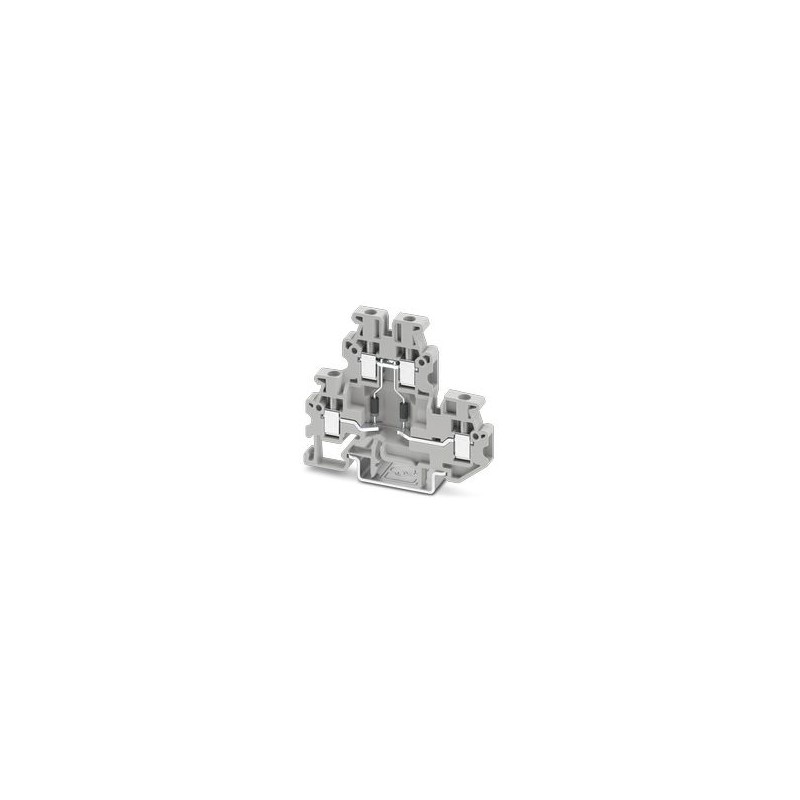

MUTTB 2,5-2DIO/O-UL/O-UR 1066348 PHOENIX CONTACT Borne pour composants, Le courant maximum est déterminé par..
MUTTB 2,5-2DIO/O-UL/O-UR
1066348
PHOENIX_CONTACT
50
Borne pour composants, Le courant maximum est déterminé par la diode. Monté : diode BY133G, tension inverse : 1300 V, courant limite constant : 0,5 A., avec diode intégrée, tension nominale : 500 V, courant nominal : 0,5 A, type de raccordement : Raccord à vis, Section de dimensionnement : 2,5 mm², Section : 0,2 mm² - 4 mm², montage : NS 15, NS 35/7,5, NS 35/15, couleur : gris
Composant du bloc de jonction, La diode détermine l'intensité maximum. Intégrée : diode BY133G, tension inverse : 1300 V, intensité permanente : 0,5 A., avec diode intégrée, tension nominale: 500 V, intensité nominale: 0,5 A, type de raccordement: Raccordement vissé, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, montage: NS 15, NS 35/7,5, NS 35/15, coloris: gris
Blocs de jonction > Bloc de jonction porte-composant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | La diode détermine l'intensité maximum. Intégrée : diode BY133G, tension inverse : 1300 V, intensité permanente : 0,5 A. |
| Type de produit | Bloc de jonction miniature |
| Nombre de pôles | 2 |
| Nombre de connexions | 4 |
| Nombre de rangées | 2 |
| Potentiels | 2 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 2 |
| Section nominale | 2,5 mm² |
| Section du conducteur AWG | (conversion selon CEI) |
| Filetage vis | M3 |
| Longueur à dénuder | 7 mm ... 9 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 4 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 1,5 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG, rigides | 24 ... 16 (conversion selon CEI) |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG, souples | 24 ... 16 (conversion selon CEI) |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 0,5 A |
| Courant de charge maximal | 0,5 A |
| Tension nominale | 500 V |
| Section nominale | 2,5 mm² |
| Largeur | 5,2 mm |
| Hauteur | 63,5 mm |
| Profondeur | 50,8 mm |
| Profondeur sur NS 15 | 50,5 mm |
| Profondeur sur NS 35/7,5 | 52,3 mm |
| Profondeur sur NS 35/15 | 59,8 mm |
| Coloris | gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 7,3 kV |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Fixation sur le support | |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 9 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 0.5 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Type de montage (EF000003) | Profilé chapeau 15 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 63.5 mm |
| Profondeur (EF000049) | 50.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
