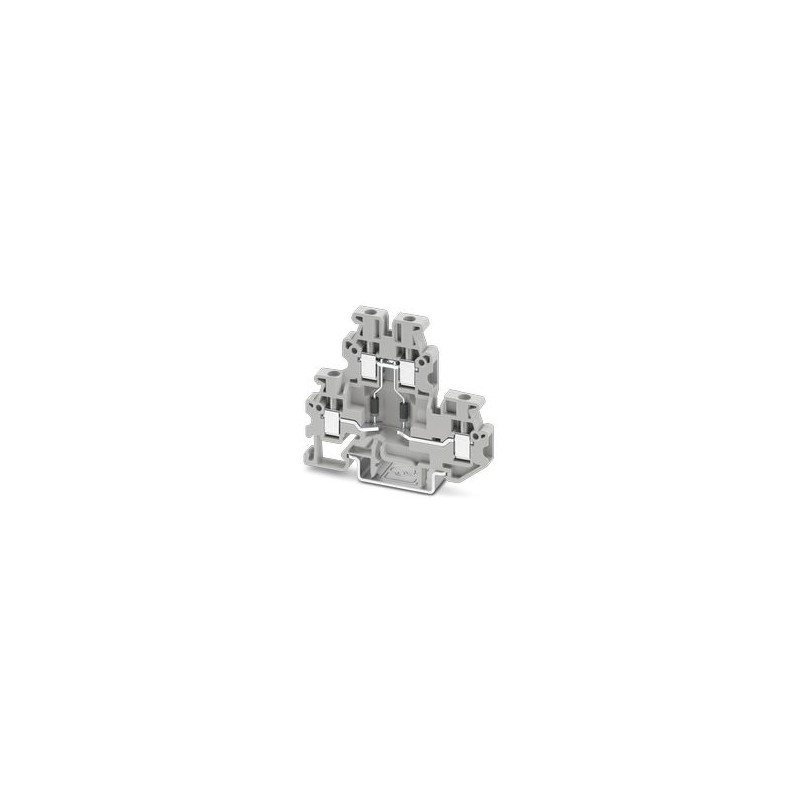

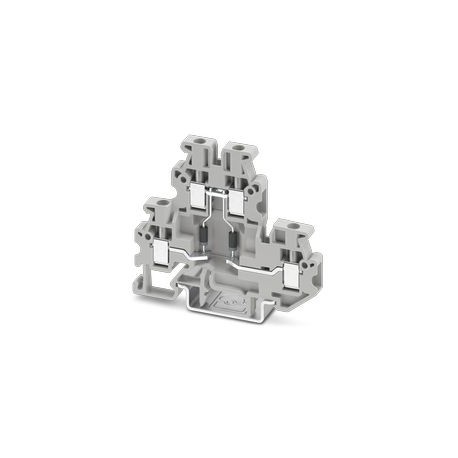

MUTTB 2,5-2DIO/O-UL/O-UR 1066348 PHOENIX CONTACT Borne para componentes, La corriente máxima la determina el..
MUTTB 2,5-2DIO/O-UL/O-UR
1066348
PHOENIX_CONTACT
50
Borne para componentes, La corriente máxima la determina el diodo. Montado: diodo BY133G, tensión inversa: 1300 V, corriente límite constante: 0,5 A., con diodo integrado, tensión nominal: 500 V, corriente nominal: 0,5 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 4 mm², montaje: NS 15, NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para componente
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | La corriente máxima la determina el diodo. Montado: diodo BY133G, tensión inversa: 1300 V, corriente límite constante: 0,5 A. |
Propiedades del artículo
| Tipo de producto | Miniborne |
| Número de polos | 2 |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 2 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 0,77 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| Sección de conductor AWG | (Convertido según IEC) |
| Rosca de tornillo | M3 |
| Longitud de pelado | 7 mm ... 9 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 4 ... 14 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico) | 1,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección AWG rígidos | 24 ... 16 (Convertido según IEC) |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección AWG flexibles | 24 ... 16 (Convertido según IEC) |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Corriente nominal | 0,5 A |
| Corriente de carga máxima | 0,5 A |
| Tensión nominal | 500 V |
| Sección nominal | 2,5 mm² |
Dimensiones
| Anchura | 5,2 mm |
| Altura | 63,5 mm |
| Profundidad | 50,8 mm |
| Profundidad en NS 15 | 50,5 mm |
| Profundidad en NS 35/7,5 | 52,3 mm |
| Profundidad en NS 35/15 | 59,8 mm |
Datos del material
| Color | gris |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 7,3 kV |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,89 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Fijación en el soporte | |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 9 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Corriente nominal In (EF008250) | 0.5 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | No |
| Método de montaje (EF000003) | Carril DIN (carril superior) 15 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 63.5 mm |
| Profundidad (EF000049) | 50.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
