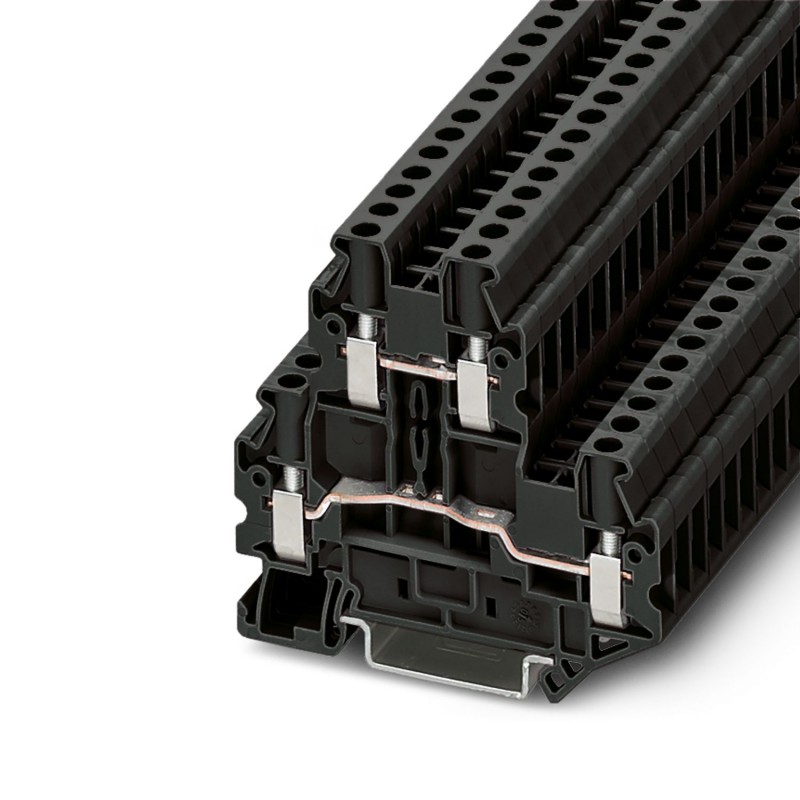

UTTB 4 BK 3072637 PHOENIX CONTACT Bloc de jonction à deux étages
UTTB 4 BK
3072637
PHOENIX_CONTACT
50
Bloc de jonction à deux étages
Bornier à deux étages, tension nominale : 800 V, courant nominal : 30 A, type de raccordement : Raccord à vis, 1er et 2ème étages, Section dimensionnelle : 4 mm², section : 0,14 mm² - 6 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : noir
Bloc de jonction à deux étages, tension nominale: 800 V, intensité nominale: 30 A, type de raccordement: Raccordement vissé, 1er et 2e étage, Section de référence: 4 mm2, section : 0,14 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: noir
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de jonction à plusieurs étages |
| Domaine d'application | Industrie ferroviaire |
| Construction des machines | |
| Construction d’installations | |
| Industrie des process | |
| Nombre de connexions | 4 |
| Nombre de rangées | 2 |
| Potentiels | 2 |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
Caractéristiques de raccordement
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| 1er et 2e étage | |
| Filetage vis | M3 |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 9 mm |
| Gabarit | A4 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,14 mm² ... 6 mm² |
| Section du conducteur AWG | 26 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 26 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 2,5 mm² |
| Int. nom. | 30 A |
| Courant de charge maximal | 36 A (pour une section de conducteur de 6 mm²) |
| Tension nominale | 800 V |
| Section nominale | 4 mm² |
Données Ex
| Données assignées (ATEX/IECEx) | |
| Repérage | II 2 GD Ex eb IIC Gb |
| Plage de température de service | -60 °C ... 110 °C |
| Accessoires homologués Ex | 3047293 D-UTTB 2,5/4 |
| 3047303 DP-UTTB 2,5/4 | |
| 3047316 ATP-UTTB 2,5/4 | |
| 1212587 SF-SL 0,6X3,5-100 S-VDE | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Liste ponts | Pont enfichable / FBS 2-6 / 3030336 |
| Pont enfichable / FBS 3-6 / 3030242 | |
| Pont enfichable / FBS 4-6 / 3030255 | |
| Pont enfichable / FBS 5-6 / 3030349 | |
| Pont enfichable / FBS 10-6 / 3030271 | |
| Pont enfichable / FBS 20-6 / 3030365 | |
| Données de pontage | 25,5 A / 4 mm² |
| Augmentation de température Ex | 40 K (28,5 A / 4 mm²) |
| Tension de référence | 440 V |
| lorsque le pontage est réalisé avec un pont | 440 V |
| - pour pontage discontinu | 275 V |
| - pour pontage discontinu via bloc de jonction PE | 275 V |
| - pour pontage coupé avec couvercle | 220 V |
| - pour pontage sectionné avec séparateur | 176 V |
| Tension d'isolement assignée | 400 V |
| Sortie | (permanent) |
| Étage Ex Généralités | |
| Courant de référence | 25,5 A |
| Courant de charge maximal | 31,5 A |
| Caractéristiques raccordement Ex Généralités | |
| Plage couple | 0,6 Nm ... 0,8 Nm |
| Section nominale | 4 mm² |
| Section assignée AWG | 12 |
| Capacité de raccordement rigide | 0,14 mm² ... 6 mm² |
| Capacité de raccordement AWG | 26 ... 10 |
| Capacité de raccordement flexible | 0,14 mm² ... 4 mm² |
| Capacité de raccordement AWG | 26 ... 12 |
| 2 conducteurs rigides de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG, rigides | 26 ... 16 |
| 2 conducteurs souples de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG, souples | 26 ... 16 |
| Sortie | (permanent) |
| Étage Ex 1er étage | |
| Résistance de contact | 0,35 mΩ |
| Sortie | (permanent) |
| Étage Ex 2ème étage | |
| Résistance de contact | 0,2 mΩ |
Dimensions
| Largeur | 6,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 69,9 mm |
| Profondeur sur NS 35/7,5 | 65 mm |
| Profondeur sur NS 35/15 | 72,5 mm |
Indications sur les matériaux
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Essai réussi | |
| Résistance aux courants de courte durée 4 mm² | 0,48 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35 |
| Force d'essai, valeur de consigne | 1 N |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Courant assigné In (EF008250) | 30 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 69.9 mm |
| Profondeur (EF000049) | 65 mm |
| Finition antidéflagrante 'Ex e' (EF008498) | Oui |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Noir |
| Étages reliés à l'intérieur (EF002661) | Non |
