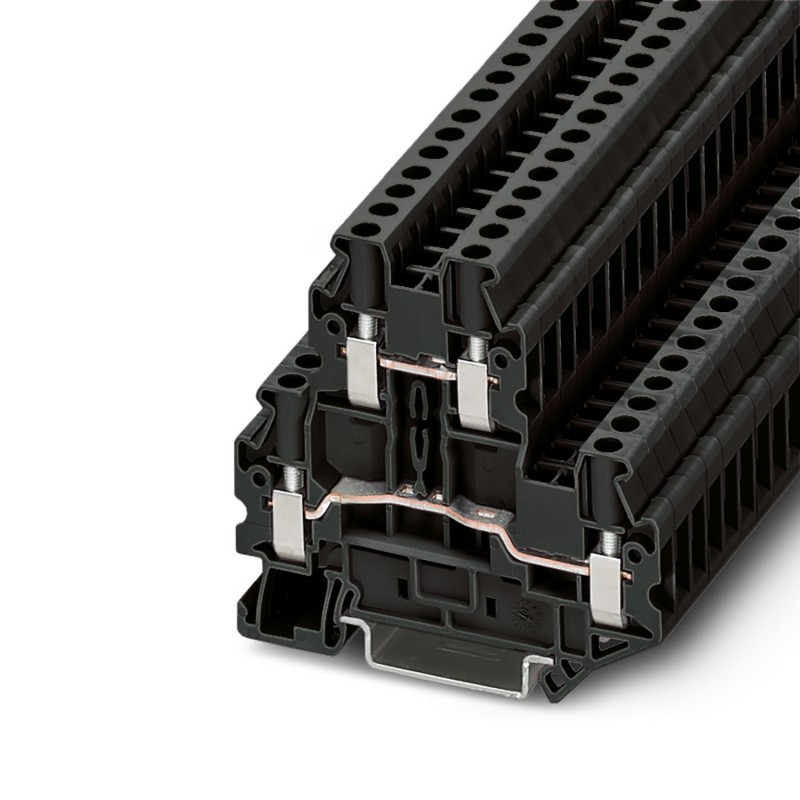

UTTB 4 BK 3072637 PHOENIX CONTACT Doppio livello morsettiera
UTTB 4 BK
3072637
PHOENIX_CONTACT
50
Doppio livello morsettiera
Morsettiera a due piani, tensione nominale: 800 V, corrente nominale: 30 A, tipo di collegamento: Collegamento a vite, 1° e 2° piano, Sezione di dimensionamento: 4 mm², sezione: 0,14 mm² - 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
Blocco terminali a doppio livello, tensione nominale: 800 V, corrente nominale: 30 A, metodo di connessione: Collegamento a vite, 1° e 2° livello, Sezione trasversale nominale: 4 mm2, sezione trasversale: 0,14 mm² - 6 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,14 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| Longueur à dénuder | 9 mm |
| Gabarit | A4 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| corrente nominale In (EF008250) | 30 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 69.9 mm |
| profondità (EF000049) | 65 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | nero |
| piani interni esclusi con ponte (EF002661) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
