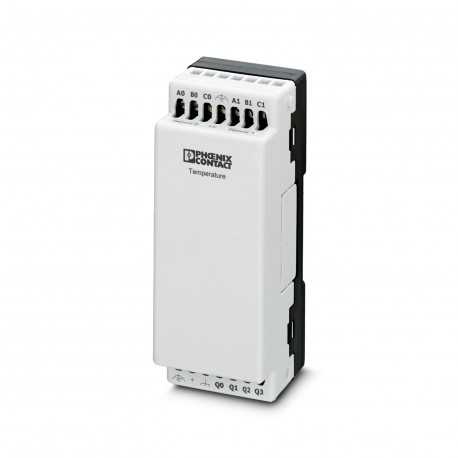

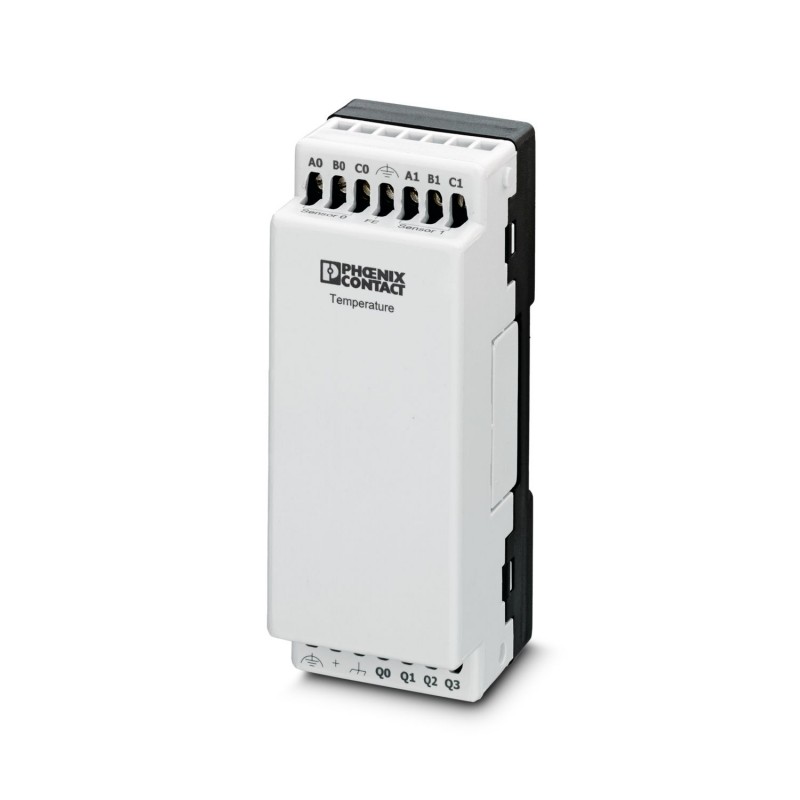

NLC-IO-2RTD/UTH-4QTP-01A 2701671 PHOENIX CONTACT Module d'extension E/S
NLC-IO-2RTD/UTH-4QTP-01A
2701671
PHOENIX_CONTACT
Module d'extension E/S
Module d’extension d’E/S à utiliser avec une unité de base Nanoline. Fourni avec 2 entrées de température et 4 sorties de transistors PNP.
Module d'extension d'entrée/sortie pour l'utilisation avec une unité de base Nanoline. Le module possède 2 entrées température et 4 sorties transistor PNP.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module d'extension |
| Emplacement pour le montage | Raccordement côté droit via le connecteur mâle DB-9 de l'unité de base |
| Alimentation: Bloc électronique | |
| Tension d'alimentation | 24 V |
| Analogique | |
| Description de l'entrée | Entrées pour thermoéléments ou tension linéaire |
| Nombre d'entrées | 2 |
| Type de raccordement | Cordons individuels |
| Technologie de raccordement | 2 ou 3 fils (blindé) |
| Types de capteurs utilisables (RTD) | Pt 100, Pt 1000 |
| Types de capteurs utilisables (TC) | B, E, J, K, N, R, S, T |
| Circuit de protection | Fusible thermique |
| Numérique: | |
| Description de la sortie | Sorties PNP |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Circuit de protection | Fusible thermique |
| Courant de sortie maximal par canal | 0,5 A |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Tension de sortie nominale | 24 V DC |
| Charge nominale inductive | 7,2 VA (1,2 H ; 80 Ω) |
| Charge nominale lampes | 7,2 W |
| Charge nominale ohmique | 7,2 W (80 Ω) |
| Fréquence de commutation maximale en cas de charge nominale ohmique | 100 Hz |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 12 ... 24 |
| Dessin coté |  |
| Largeur | 40 mm |
| Hauteur | 103,5 mm |
| Profondeur | 43 mm |
| Coloris | blanc |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 60 °C |
| Indice de protection | IP20 |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 0 % ... 90 % (à 25 °C) |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | Raccordement côté droit via le connecteur mâle DB-9 de l'unité de base |
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec sortie de relais (EF003198) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Non |
| Évolutif (EF000119) | Non |
| Appareil d'extension (EF007163) | Non |
| Avec minuterie (EF000256) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 40 mm |
| Hauteur (EF000040) | 103.5 mm |
| Profondeur (EF000049) | 43 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2701671-NLC-IO-2RTD/UTH-4QTP-01A | 108 Kbytes |
|
