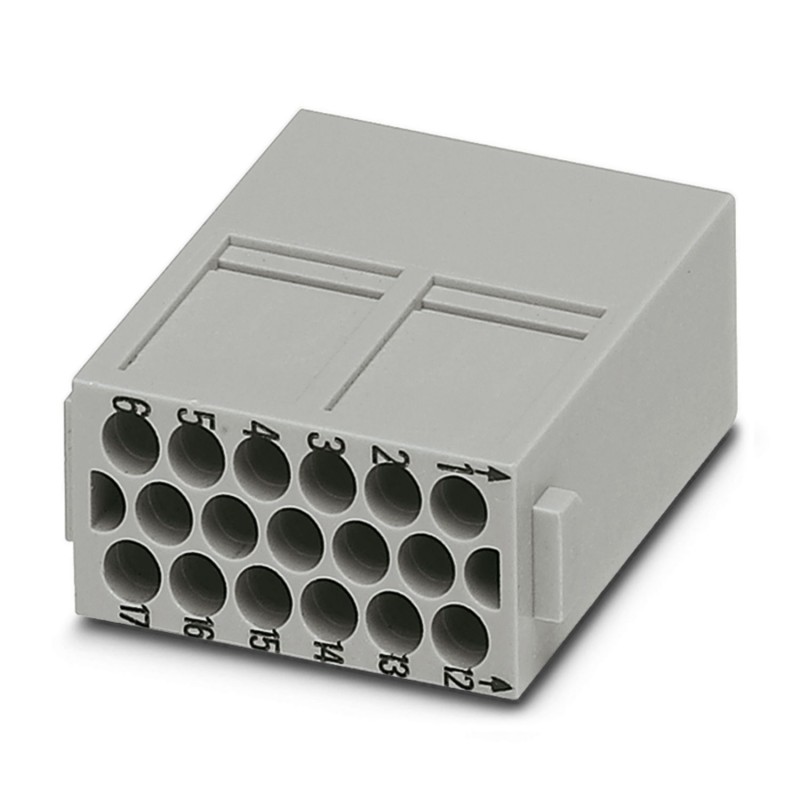

HC-M-17-MOD-ST 1636473 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, mâle, 17 pôles, raccordem..
HC-M-17-MOD-ST
1636473
PHOENIX_CONTACT
2
Module à isolant pour contacts HEAVYCONNEC, mâle, 17 pôles, raccordement serti
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... requis, contacts à sertir CK 1,6-ED... (contacts à sertir non inclus dans la livraison) |
| Instructions de montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Type de produit | Élément de contact modulaire |
| Série | HC-M-17 |
| Application | Signal |
| Nombre de pôles | 17 |
| Enfichable | 17 |
| Numérotation des contacts | 1 - 17 |
| Nombre de prises | 1 |
| Type de matériau du contact | tourné |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm (6 (2,5 mm²)) |
| Dessin coté |  |
| Largeur | 34,2 mm |
| Hauteur | 34 mm |
| Longueur | 14,6 mm |
| Caractéristiques mécaniques | |
| Hauteur minimum du boîtier | 52 mm |
| Diamètre de contact | 1,6 mm |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Courant de référence | 10 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1636473-HC-M-17-MOD-ST | 114 Kbytes |
|
