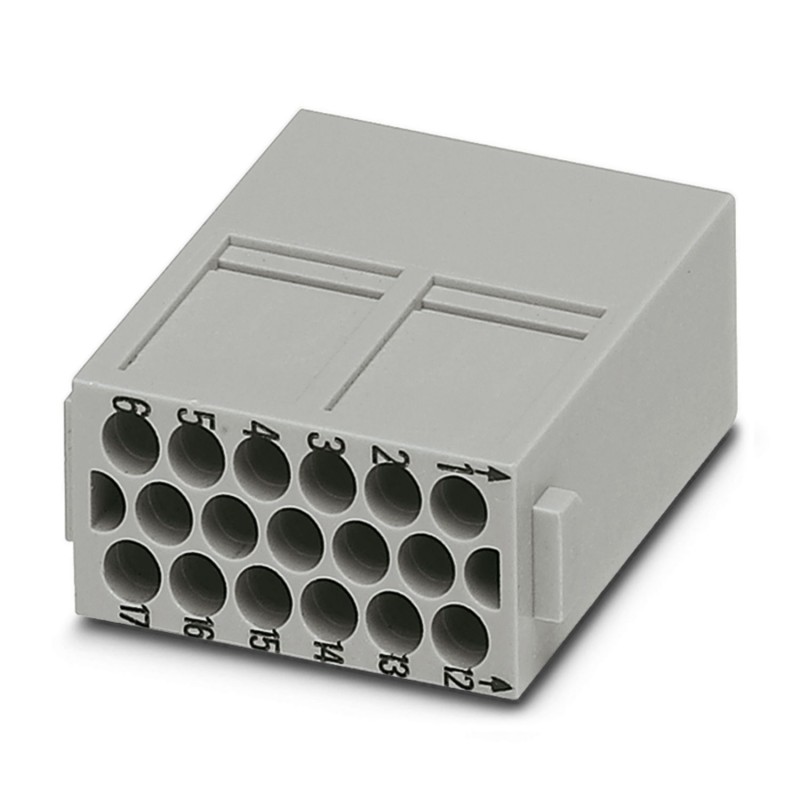

HC-M-17-MOD-ST 1636473 PHOENIX CONTACT HEAVYCON Kontakteinsatzmodul, Stecker, 17-polig, Crimpanschluss
HC-M-17-MOD-ST
1636473
PHOENIX_CONTACT
2
HEAVYCON Kontakteinsatzmodul, Stecker, 17-polig, Crimpanschluss
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Für HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich, Crimpkontakte CK1,6-ED... (Crimpkontakte nicht im Lieferumfang) |
| Montagehinweis | Gehäusehöhe ≥ 52 mm. Steckverbindungen dürfen nur last-/ spannungslos betätigt werden. |
| Produkttyp | Kontakteinsatz modular |
| Serie | HC-M-17 |
| Anwendung | Signal |
| Polzahl | 17 |
| Steckgesicht | 17 |
| Kontaktnummerierung | 1 - 17 |
| Anzahl der Modulplätze | 1 |
| Kontakttyp | gedreht |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstechnik | |
| Anschlusstechnik | Crimpanschluss |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,14 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 26 ... 14 |
| Abisolierlänge der Einzelader | 8 mm (6 (2,5 mm²)) |
| Maßzeichnung |  |
| Breite | 34,2 mm |
| Höhe | 34 mm |
| Länge | 14,6 mm |
| Mechanische Kennwerte | |
| Minimale Gehäusehöhe | 52 mm |
| Kontaktdurchmesser | 1,6 mm |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsstoßspannung | 2,5 kV |
| Bemessungsstrom | 10 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag (alternativ Au) |
| Material Kontaktträger | PC |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636473-HC-M-17-MOD-ST | 114 Kbytes |
|
