Agrandir l'image

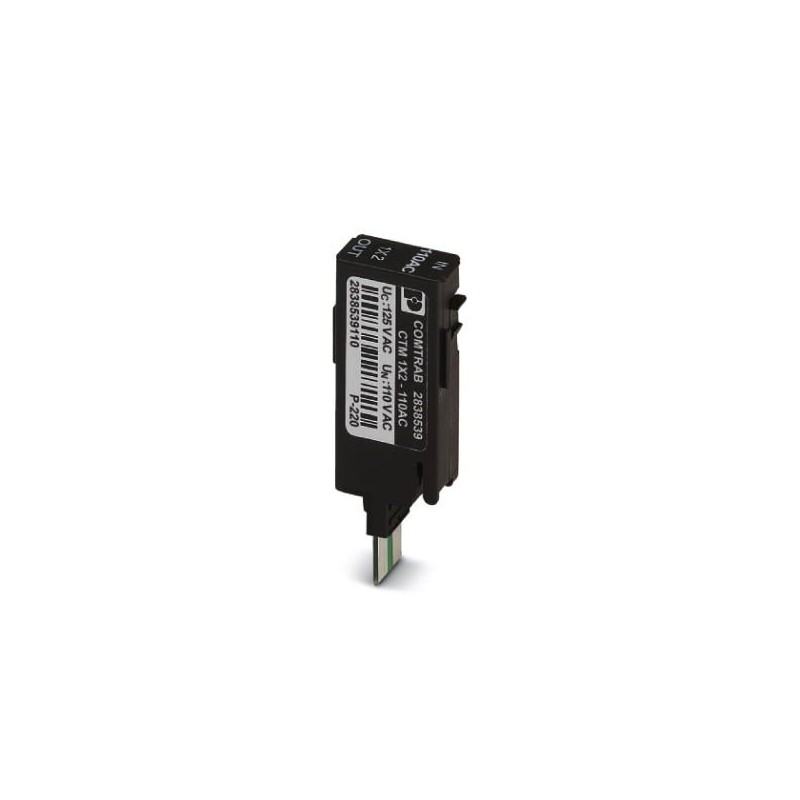

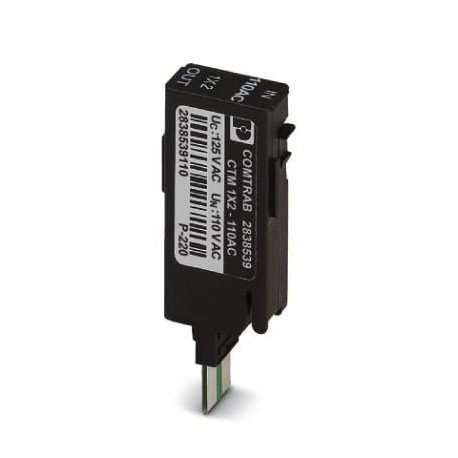

CTM 1X2-110AC 2838539 PHOENIX CONTACT Connecteur de protection antisurtension
CTM 1X2-110AC
2838539
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2838539 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 166 (C-4-2017) |
| GTIN | 4017918819569 |
| Poids par pièce (hors emballage) | 0,010 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
| Vitesse de transmission | 42 MBit/s |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 110 V AC |
| Tension permanente maximale UC | 60 V DC |
| 125 V AC | |
| Courant de référence | 380 mA AC (25 °C) |
| 150 mA DC (25 °C) | |
| Courant utile de service ICpour UC | ≤ 5 µA (Dans le circuit de signalisation) |
| Courant résidual IPE | ≤ 2 µA (par circuit) |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge global Itotal(10/350) µs | 2,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 260 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 800 V |
| Tension résiduelle pour In(fil-fil) | ≤ 10 V |
| Tension résiduelle pour In(fil-terre) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 10 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 12 V |
| Niveau de protection Up(fil-fil) | ≤ 260 V (C2 - 10 kV / 5 kA) |
| ≤ 260 V (C3 - 100 A) | |
| Niveau de protection Up(fil-terre) | ≤ 800 V (C2 - 10 kV / 5 kA) |
| ≤ 800 V (C3 - 100 A) | |
| Niveau de protection Upstatique (fil-fil) | ≤ 10 V (C2 - 10 kV / 5 kA) |
| ≤ 10 V (C3 - 100 A) | |
| Niveau de protection Upstatique (fil-terre) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 12 V (C3 - 100 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 1,8 MHz / 100 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 20 MHz |
| Capacité (fil-fil) | typ. 100 pF |
| Résistance en série | 3,3 Ω 20 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 150 mA (T / CEI 60127-2/3) |
| Résistance aux courants de choc (fil-fil) | B2 - 4 kV/100 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
| Technique de raccordement | LSA-PLUS |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
