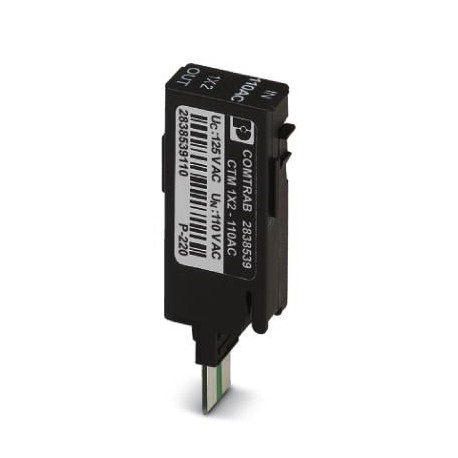

CTM 1X2-110AC 2838539 PHOENIX CONTACT Spina protezione contro le sovratensioni
CTM 1X2-110AC
2838539
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Connettore LSA-PLUS (COMTRAB CTM) per circuiti di segnale a potenziale zero, per la protezione di un circuito in cavo a due fili di interfacce di telecomunicazione analogiche e digitali (fino a 50 MBit/s). Tensione nominale: 110 V AC
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838539 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL3211 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 166 (C_4_2017) |
| GTIN | 4017918819569 |
| Peso per pezzo (confezione esclusa) | 9,900 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
|---|---|
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.10 |
| Velocità di trasmissione | 42 MBit/s |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 110 V AC |
| Massima tensione permanente UC | 60 V DC |
| 125 V AC | |
| Corrente di dimensionamento | 380 mA AC (25 °C) |
| 150 mA DC (25 °C) | |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA (nel circuito di segnale) |
| Corrente conduttori di terra IPE | ≤ 2 µA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 2,5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 260 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 800 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 10 V |
| Tensione residua con In(conduttore-terra) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 10 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 12 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 260 V (C2 - 10 kV / 5 kA) |
| ≤ 260 V (C3 - 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 800 V (C2 - 10 kV / 5 kA) |
| ≤ 800 V (C3 - 100 A) | |
| Livello di protezione Upstatico (conduttore-conduttore) | ≤ 10 V (C2 - 10 kV / 5 kA) |
| ≤ 10 V (C3 - 100 A) | |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 12 V (C3 - 100 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (≤ 1,8 MHz / 100 Ω) |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 20 MHz |
| Capacità (filo-filo) | tip. 100 pF |
| Resistenza in serie | 3,3 Ω 20 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 150 mA (T / IEC 60127-2/3) |
| Resistenza corrente impulsiva (conduttore-conduttore) | B2 - 4 kV/100 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
| Tecnica di connessione | LSA-PLUS |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 110 V |
