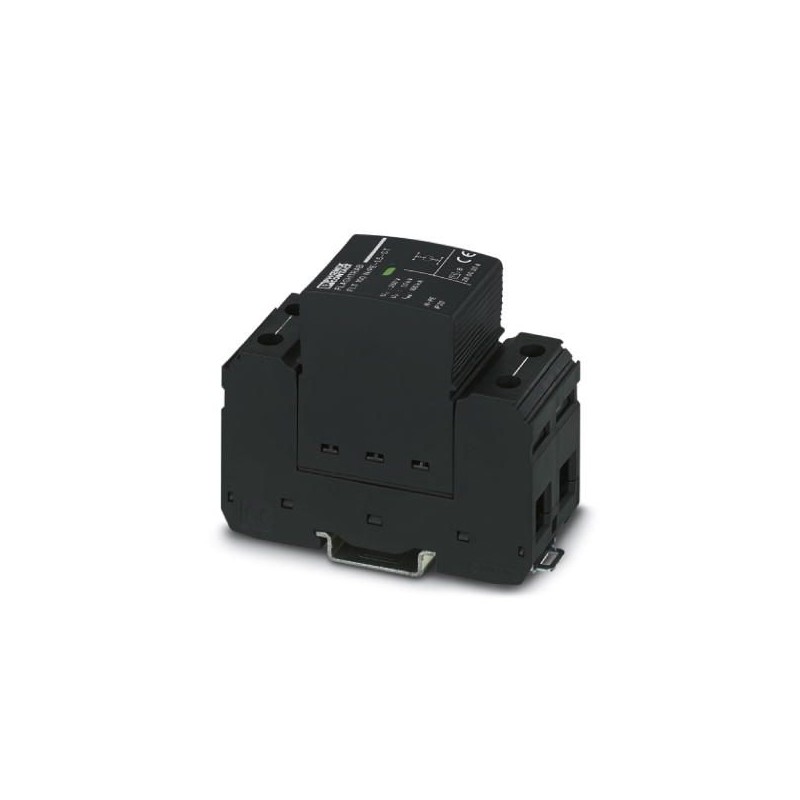

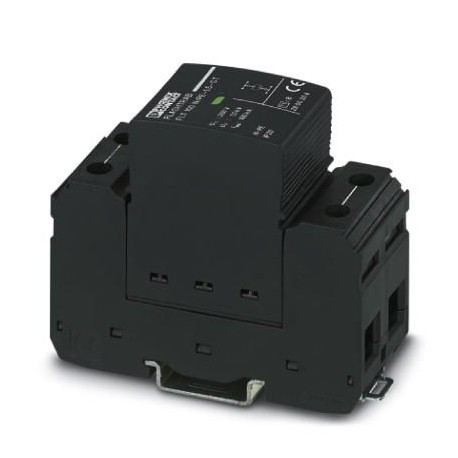

FLT 100 N/PE-1.5 2800303 PHOENIX CONTACT Parafoudres combinés de type 1/2
FLT 100 N/PE-1.5
2800303
PHOENIX_CONTACT
Parafoudres combinés de type 1/2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800303 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 31 (C-6-2013) |
| GTIN | 4046356535236 |
| Poids par pièce (hors emballage) | 0,379 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (5 - 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | I |
|---|---|
| T1 | |
| Types EN | T1 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Circuits de protection | N-PE |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PBT |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | aucun |
Circuit de protection
| Tension nominale UN | 240 V AC (TN - only N-PE) |
|---|---|
| 240 V AC (TT - only N-PE) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 260 V AC |
| Courant de charge nominal IL | 125 A (< 55 °C) |
| Courant résidual IPE | ≤ 0,01 mA |
| Courant d'essai (10/350) µs, charge | 50 As |
| Courant d'essai (10/350) µs, énergie spécifique | 2500 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 100 kA |
| Capacité de suppression du courant de suite lfi | 100 A (260 V AC) |
| Niveau de protection en tension Up | ≤ 1,5 kV |
| Tension résiduelle Ures | ≤ 1,5 kV (pour In) |
| ≤ 1 kV (pour 10 kA) | |
| ≤ 0,9 kV (à 5 kA) | |
| ≤ 0,8 kV (pour 3 kA) | |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs | ≤ 1,5 kV |
| Réponse au TOV pour UT | 1200 V AC (200 ms / mode résistance) |
| Temps de réponse tA | ≤ 100 ns |
Caractéristiques de raccordement
| Type de raccordement | Blocs de jonction à vis |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 18 mm |
| Section de conducteur souple | 2,5 mm² ... 25 mm² |
| Section de conducteur rigide | 2,5 mm² ... 35 mm² |
| Section conduct. AWG | 13 ... 2 |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente MCOV (N-G) | 264 V AC |
| Circuits de protection | N-G |
| Système de distribution d'énergie | Split phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (N-G) | 1080 V |
| Courant nominal de décharge In(N-G) | 20 kA |
Classifications
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027140201eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800303-FLT 100 N/PE-1.5 | 125 Kbytes |
|
