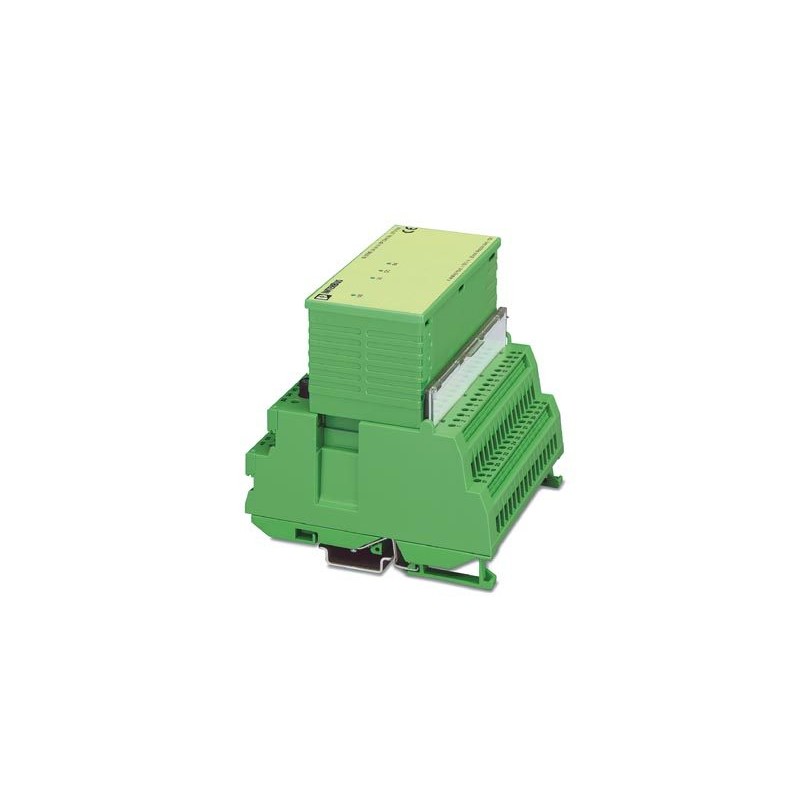

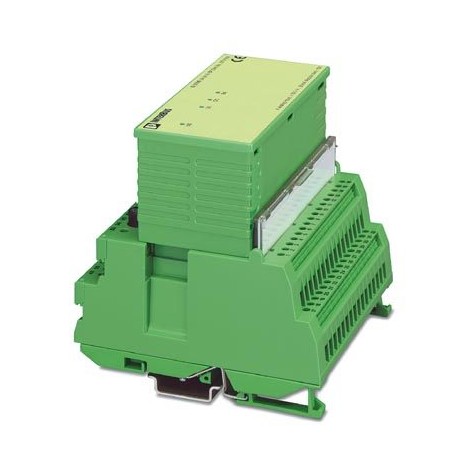

IB ST 24 AI 4/BP 2751564 PHOENIX CONTACT Module E/S
IB ST 24 AI 4/BP
2751564
PHOENIX_CONTACT
Module E/S
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2751564 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 250 (C-8-2013) |
| GTIN | 4017918120177 |
| Poids par pièce (hors emballage) | 0,600 KGM |
| Numéro du tarif douanier | 85389091 |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Interfaces
| Interface | Bus local ST |
|---|---|
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Alimentation
| Tension logique UL | 9 V DC (à partir du bus local ST) |
|---|---|
| Courant absorbé typique | 65 mA (sans capteurs passifs) |
| Courant max. absorbé | 125 mA (sans capteurs passifs) |
| Tension périphérique | ± 24 V DC 5 % (ondulation) |
| Plage de tension périphérique | 18,5 V DC ... 30,2 V DC |
| Courant absorbé max. provenant du bus local | 150 mA (à partir du bus local ST) |
| 120 mA (à partir du bus local ST) |
Séparation des potentiels
| Section contrôlée | Bus/entrées 500 V AC 50 Hz 1 min. |
|---|---|
| Tension d'alimentation/entrées 500 V AC 50 Hz 1 min. | |
| Tension d'alimentation/conducteur de protection 500 V AC 50 Hz 1 min. | |
| Tension périphérique/conducteur de protection 500 V AC 50 Hz 1 min. |
Entrées
| Nombre de voies | 4 |
|---|---|
| Remarque sur le nombre de canaux | Entrées différentielles, tension ou courant |
| Technique de raccordement | 2, 3 ou 4 fils |
| Signal d'entrée tension | -10 V ... 10 V |
| Résistance d'entrée entrée tension | > 200 kΩ |
| Quantification entrée tension | 4,88 mV |
| Seuil d'erreur intrinsèque | 0,05 % |
| Signal d'entrée courant | 4 mA ... 20 mA |
| Résistance d'entrée entrée courant | 50 Ω |
| Quantification entrée courant | 7,81 µA |
| Diagnostic rupture de fil | oui, bit de diagnostic |
| Seuil d'erreur intrinsèque | 0,12 % |
| Principe de mesure | par approximations successives |
| Surveillance des valeurs mesurées vers la commande | les deux voies simultanément |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Résolution de la valeur mesurée | 11 Bit |
| Temps de conversion A/N | 10 µs (par canal) |
| Mise à jour des données de processus | 1 ms (par voie / 4 ms toutes les voies) |
| Fréquence limite (3 dB) | 123,7 Hz (à 2 fils, à 3 fils : 61,8 Hz) |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2751564 - IB ST 24 AI 4/BP | 119 Kbytes |
 |
| Catalogue complet 1: 2751564 - IB ST 24 AI 4/BP | 19 Mbytes |
|
