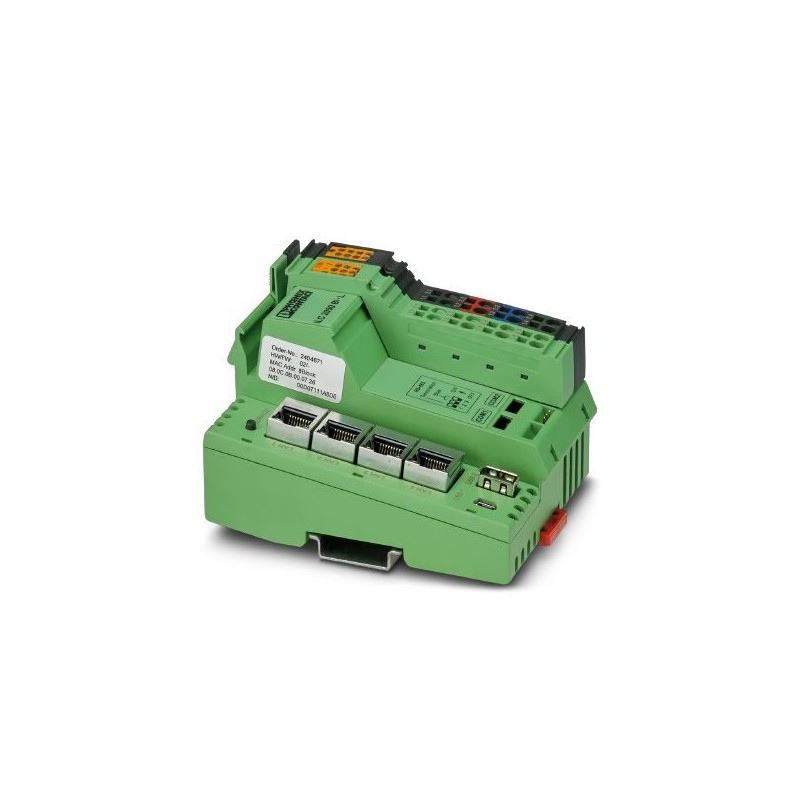

ILC 2050 BI-L 2404671 PHOENIX CONTACT Le contrôleur modulaire Inline a été conçu pour les applications d'aut..
ILC 2050 BI-L
2404671
PHOENIX_CONTACT
Le contrôleur modulaire Inline a été conçu pour les applications d'automatisation dans les domaines du bâtiment, des infrastructures et de l'énergie pour allier les techniques d'automatisation classiques à l'Internet des Objets (IoT). Le contrôleur permet une réalisation efficace de systèmes complexes.
Contrôleur modulaire en ligne pour les applications d’automatisation dans les domaines de la technique du bâtiment, des infrastructures et de l’énergie. Il dispose de deux interfaces d’adresse IP logiquement séparées avec respectivement 2 ports Fast Ethernet intégrés. Attribution configurable des ports Ethernet pour l’utilisation du protocole Spanning Tree, de la connexion en série et des structures en anneau redondantes pour une disponibilité optimale. 4 interfaces LAN, 2 interfaces USB et 2 interfaces RS-485 ont été intégrées. Permet la connexion directe des réseaux LonMark TP/FT-10. Les connexions de points de données peuvent être étendues avec jusqu’à 63 modules d’E/S en ligne.
Commande industrielle API > Unité de base
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2404671 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626933030 |
| Numéro du tarif douanier | 85371091 |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 0 % ... 75 % (selon DIN EN 61131-2, pas de condensation, pas de formation de glace) |
| Pression atmosphérique (service) | 70 hPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Résistance aux gaz mettant le fonctionnement en péril selon DIN 40046-36 ; DIN 40046-37 | Dioxyde de soufre (SO2) 10 ± 0,3 ppm (durée d'essai de 10 jours), hydrogène sulfuré (H2S) 1 ±0,3 ppm (durée d'essai de 4 jours), avec 25 °C et 75 % d'humidité chacun |
Système de commande
| Outil d'ingénierie | Niagara 4 |
|---|---|
| WorkPlace | |
| Langues de programmation supportées | Niagara Framework® |
Conception mécanique
| Poids | 230 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
| Fonction de sécurité | non |
Interfaces de données
| Interface | Ethernet |
|---|---|
| Quantité | 4 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | RS-485 |
| Quantité | 2 |
| Type de raccordement | Raccordement à ressort |
| Vitesse de transmission | max. 200 kBit/s |
| Interface | USB 1.0/USB 2.0 |
| Quantité | 1 |
| Type de raccordement | USB type A, connecteur femelle |
| Interface | USB OTG |
| Quantité | 1 |
| Type de raccordement | Mini-USB |
| Interface | microSD |
| Quantité | 1 (Coté supérieur) |
| Type de raccordement | emplacement microSD |
Alimentation
| Courant absorbé typique | ≤ 170 mA (pour tension nominale sans équipement de bus local) |
|---|---|
| Courant max. absorbé | ≤ 1,5 A |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS) |
|---|---|
| Nombre d'unités connectées supportées | max. 63 |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 16 (Les équipements PCP sont tolérés, mais PCP n'est pas pris en charge d'une manière active) |
Caractéristiques générales
| Processeur | Arm®Cortex®-A8 1000 MHz |
|---|---|
| Système d'exploitation | Linux |
| Mémoire vive | 512 Moctet(s) DDR3 SDRAM |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
ETIM
| ETIM 2.0 | EC000236 |
|---|---|
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| ETIM 7.0 | EC000236 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172018 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 18.0 | 39122114 |
| UNSPSC 19.0 | 39122114 |
| UNSPSC 20.0 | 39122114 |
| UNSPSC 21.0 | 39122114 |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Modèle (EF000010) | Modulaire |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 4 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 2 |
| Nombre d'interfaces matérielles USB (EF003025) | 1 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Taille de mémoire (EF002997) | 1048576 kByte |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80.096003 mm |
| Hauteur (EF000040) | 120.557026 mm |
| Profondeur (EF000049) | 70.030346 mm |
