ICS25-C100X12-DKP-9005 1524410 PHOENIX CONTACT Boîtier de rail, dessus, écran intégré de 0,96", interface : ..
ICS25-C100X12-DKP-9005
1524410
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.

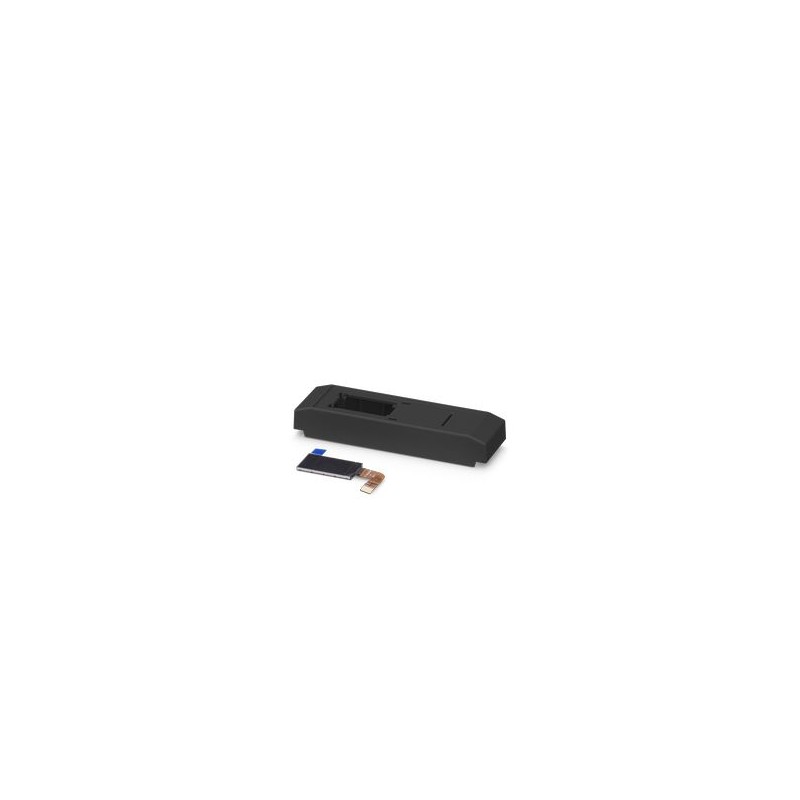

Boîtier de rail, dessus, écran intégré de 0,96", interface : SPI semi-duplex à 4 fils, largeur : 25 mm, hauteur : 100 mm, profondeur : 14,35 mm
Boîte de rail, dessus
Boîtier sur rail DIN, partie supérieure, écran 0,96" intégré, interface : SPI semi-duplex 4 fils, largeur : 25 mm, hauteur : 100 mm, profondeur : 14,35 mm, couleur : noir (9005)
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Reportez-vous à la fiche technique de la gamme dans la zone de téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| Famille de produits | ICS25-.. 100X.. |
| type | Partie supérieure, écran intégré de 0,96" |
| Type de logement | Boîtier sur rail DIN |
| Présence d’ouvertures de ventilation | Non |
| Série de boîtiers | ICS |
| montrer | |
| Type d’affichage | Écran couleur TFT |
| Type d’affichage | LCD avec rétroéclairage |
| Diagonal | 0,96 pouce. (Affichage) |
| Type d’éclairage de l’écran | LED, blanc |
| Contrôleur | ST7735S |
| Section transversale AWG | (converti selon IEC) |
| Interface | Semi-duplex SPI 4 fils |
| Dessin dimensionnel |  |
| Largeur | 25 mm |
| hauteur | 100 mm |
| profondeur | 14,35 millimètre |
| Profondeur à partir de la surface d’appui de la base | 11,9 millimètre |
| Conception de circuits imprimés | |
| Epaisseur du PCB | 1,4 mm ... 1,8 millimètre |
| Couleur | Noir (9005) |
| Indice d’inflammabilité selon UL 94 | V0 |
| CTI selon IEC 60112 | 600 |
| Caractéristiques de surface | non traité |
| Matériau de logement | Polyamide |
| Test de vibration | |
| Spécification | CEI 60068-2-6 :2007-12 |
| Résultat | Test réussi |
| fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 20 m/m² |
| Durée du test par axe | 2,5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Chocs | |
| Spécification | CEI 60068-2-27 :2008-02 |
| Résultat | Test réussi |
| Accélération | 150 m/m² |
| Durée du choc | 11 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Conditions ambiantes | |
| Max. code IP à atteindre | IP20 (en) |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C (en fonction de la dissipation de puissance) |
| Température ambiante (stockage/transport) | -20 °C ... 55 °C |
| Humidité relative (stockage/transport) | 80 % |
| Epaisseur du PCB | 1,4 mm ... 1,8 millimètre |
| Type de montage | Enclenchement |
| Position de montage | Vertical (rail DIN horizontal) |
| Type d’emballage | emballé dans du carton |
| Type d’emballage extérieur | Carton |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Noir |
| Numéro RAL (EF000116) | 9005 |
| Largeur (EF000008) | 25 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 14.35 mm |
